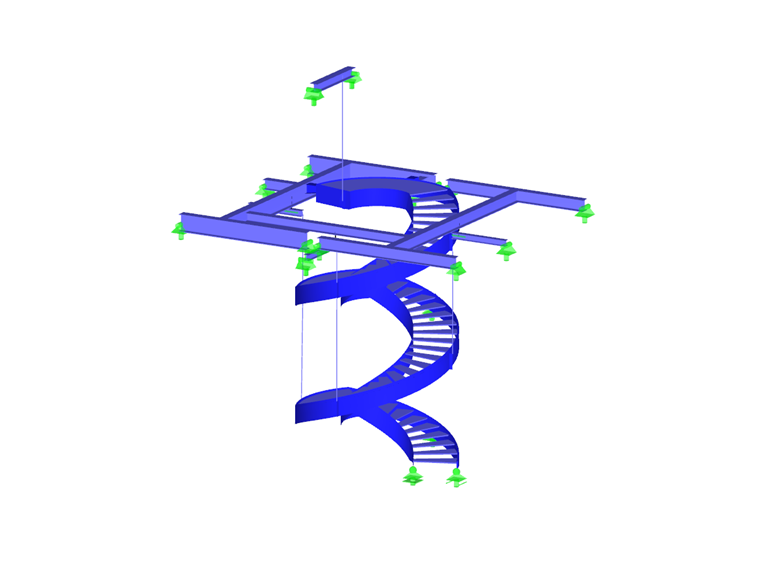

螺旋形楼梯由钢制成在阿姆斯特丹,荷兰

2017年BAM委托VIC OBDAM在阿姆斯特丹全面实施Kasbank项目(总重约334吨)。 这个项目包括一个钢制的独立螺旋楼梯。

VIC OBDAM是一家独立的钢结构建筑公司,实施从计算到执行的完整和复杂的钢结构项目。

Construction and Design

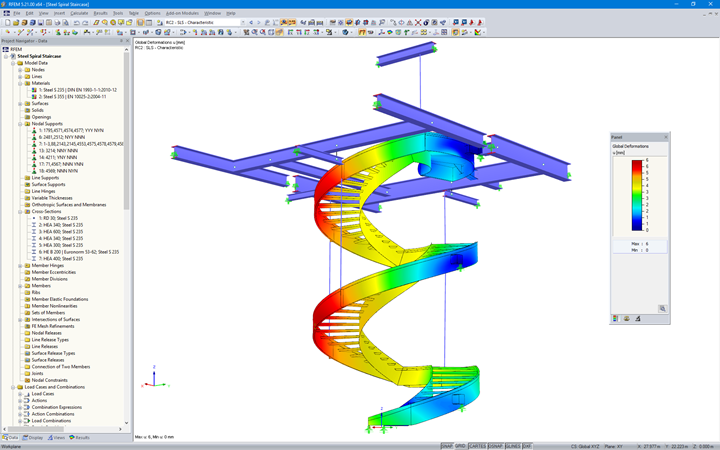

在螺旋楼梯工程中设计是个挑战。 为了达到最终设计要求,需要完成几个步骤。 计算了几个模型,一方面考虑了变形的大小,另一方面计算了顾客的意愿。 每个模型都是在结构分析软件 RFEM 中进行计算,可以清晰显示关键区域。 每一步完成后,进行优化,逐步得到结果。

整个楼梯就像一个巨大的螺旋弹簧。 变形必须保持在一定的范围内,因为整个扶手都由玻璃制成。

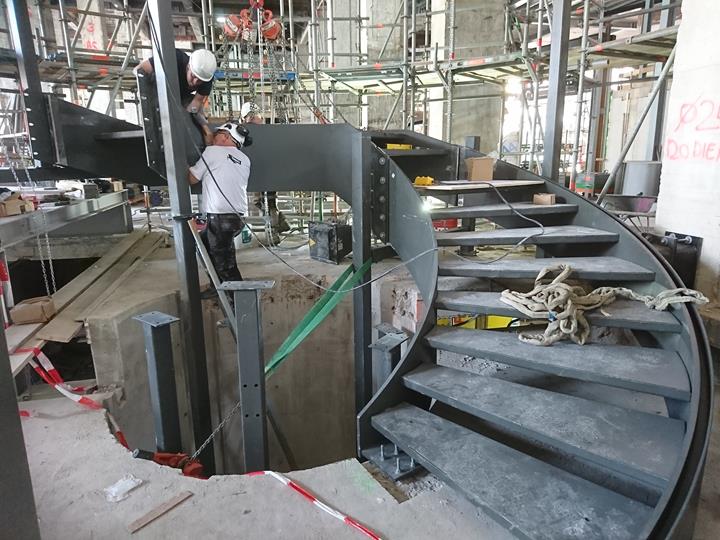

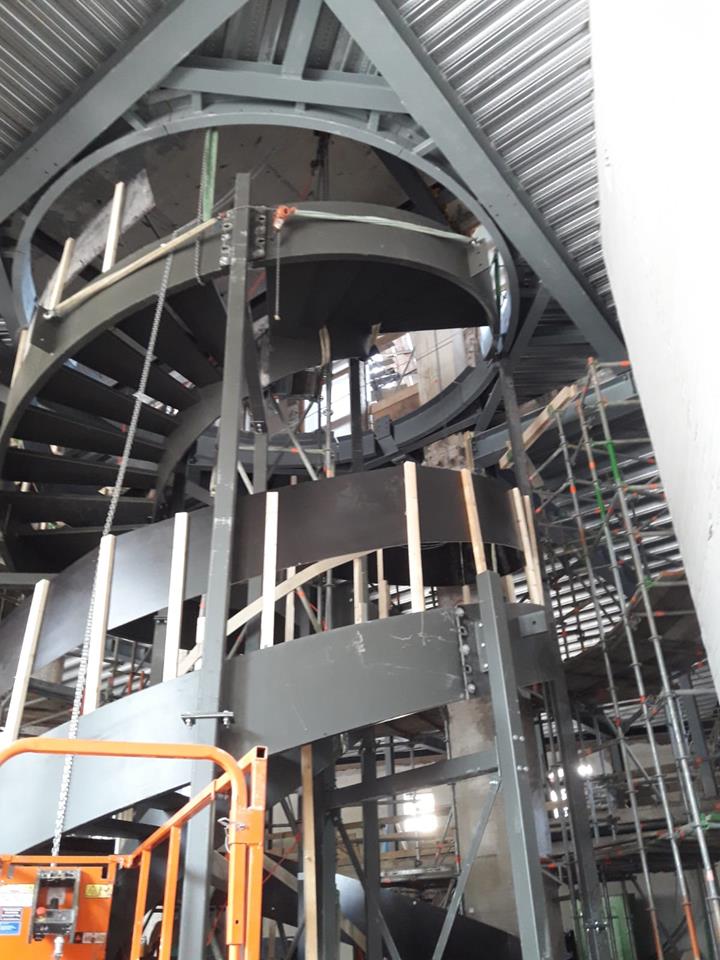

楼梯通过天花板上部的拉力杆件(在混凝土结构之间跨越)悬挂。 在这些台阶底部有正常的柱子。 为了确定楼板抗弯刚度的影响,必须考虑其上方天花板的变形。 这种板的刚度会影响在受拉构件中产生的拉力。

最后,进行了动力学分析,分析了固有频率的影响。 由此可以估算整个螺旋楼梯的振动。

与现有单元的连接很重要,因为变形必须保持尽可能小。 计算钢连接的刚度,并将扭转刚度转换为RFEM计算模型。

结构工程与设计
Vic Ob Obam Staalbouw BV,荷兰Obdam


项目说明

模型数据

节点数目: 4583
线的数目 1274
杆件数目: 37
面的数目: 307
荷载工况数目 8
荷载组合数目 23
结果组合数目 2
总重量 22,990 t
翘曲区域尺寸 10.449 x 9.240 x 13.495 m
软件版本 5.21.00
