Die Ingenieure von Sailer Stepan Partner waren für die Tragwerksplanung verantwortlich und verwendeten RSTAB für die Bemessung der 3D-Tragwerke.
Konstruktion Kirche

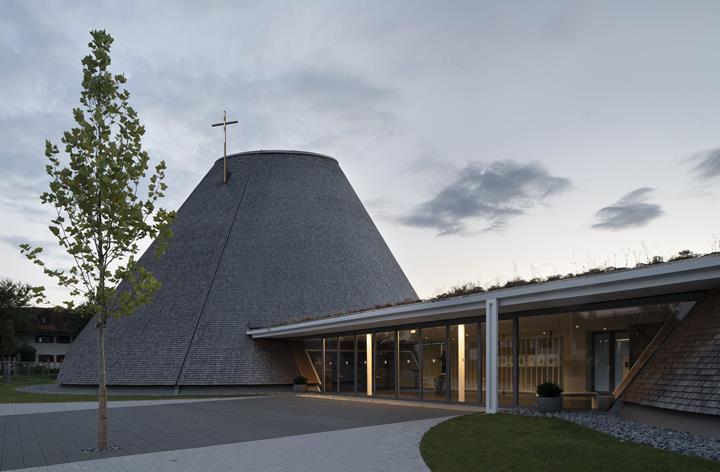

Die 21,6 m hohe Hauptkirche hat einen elliptischen Grundriss mit einem Durchmesser von ca. 34,5 m. Den oberen Abschluss bildet ein geneigtes Oberlicht aus einer Stahl-Glaskonstruktion.

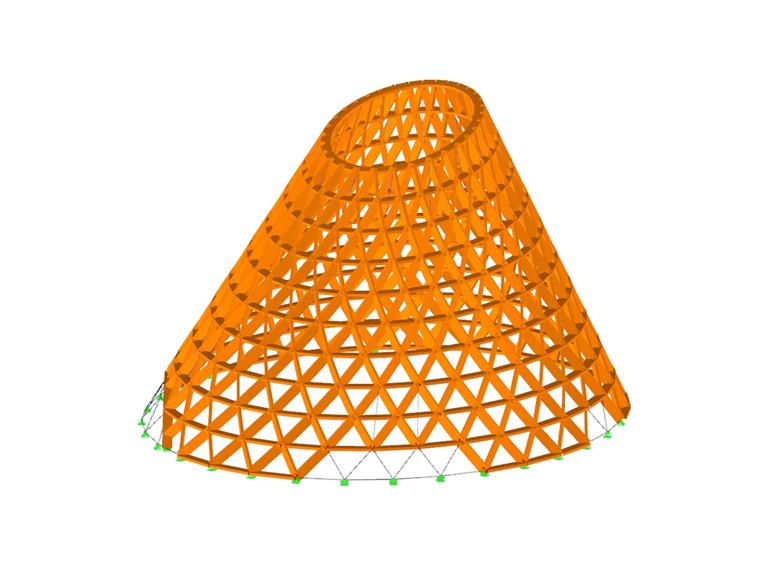

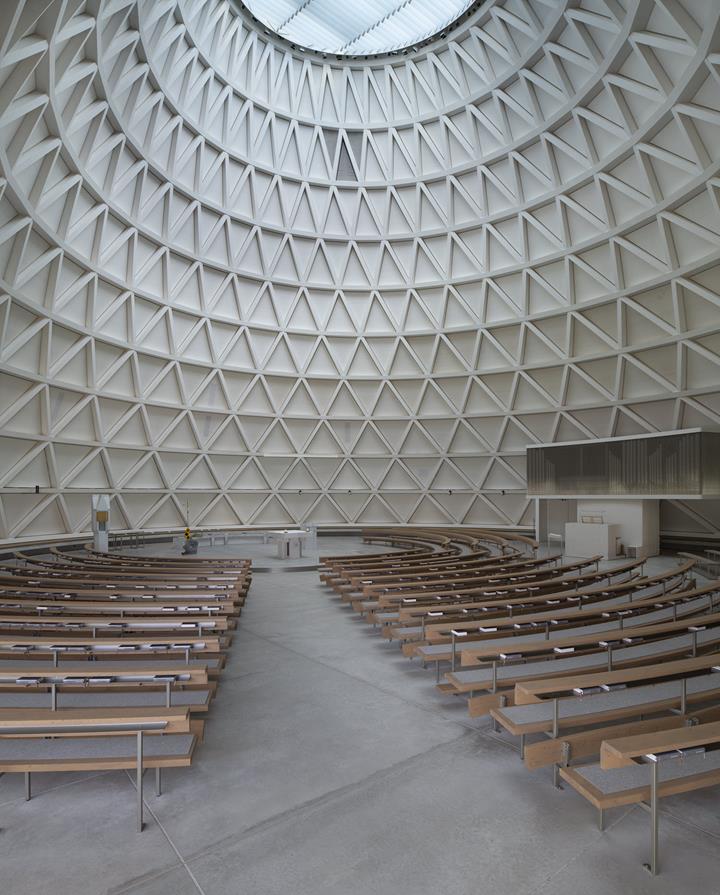

Die aufgelöste, sichtbare Schalenkonstruktion besteht aus stabförmigen Brettschichtholzstreben, welche jeweils Dreiecke bilden und somit eine tragende und gleichzeitig aussteifende Funktion übernehmen.
Die Knotenpunkte der Dreiecke ergeben sich aus den Kreuzungspunkten der Falllinien des Kegels mit unterschiedlich geneigten Schnittebenen. Insgesamt entstanden somit ca. 320 Knotenpunkte, von denen maximal jeweils zwei die gleiche, gespiegelte Geometrie aufweisen. Die in den Schnittebenen liegenden elliptischen Ringe sind einteilige, gebogene und mit biegesteifen Montagestößen versehene Brettschichtholzträger.

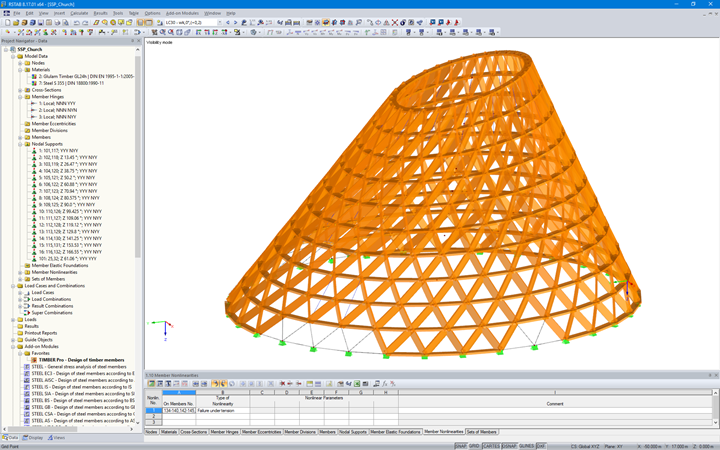

Die überwiegend druckbeanspruchten Diagonalen wurden in RSTAB als Druckstäbe mit Ausfall bei Zugbeanspruchung modelliert. Dadurch konnten die Knotenpunkte so optimiert werden, dass die Normalkräfte der Diagonalstäbe ausschließlich über Druckkontakt eingeleitet werden. Die konstruktive Lagesicherung der Diagonalen erfolgt über regelmäßig angeordnete Stahlzugstäbe zwischen den Ringen.
Sämtliche Anschlüsse wurden verdeckt ausgebildet. Sie bestehen in den Regelknoten aus Stahl und in den weniger beanspruchten Knoten aus Formstücken aus Buchenfurnierschichtholz.
| 建设单位 | Erzbischöfliches Ordinariat 慕尼黑 |
| 设计单位 | EBERHARD WIMMER ARCHITEKTEN www.eberhard-wimmer-architekten.de |
| 结构设计 | Sailer Stepan Partner GmbH www.tragwerk.team |
| 木结构工作 | 木结构 Amann GmbH www.holzbau-amann.de 结构设计和特种结构咨询 sblumer ZT GmbH, 奥地利 www.sblumer.com |
