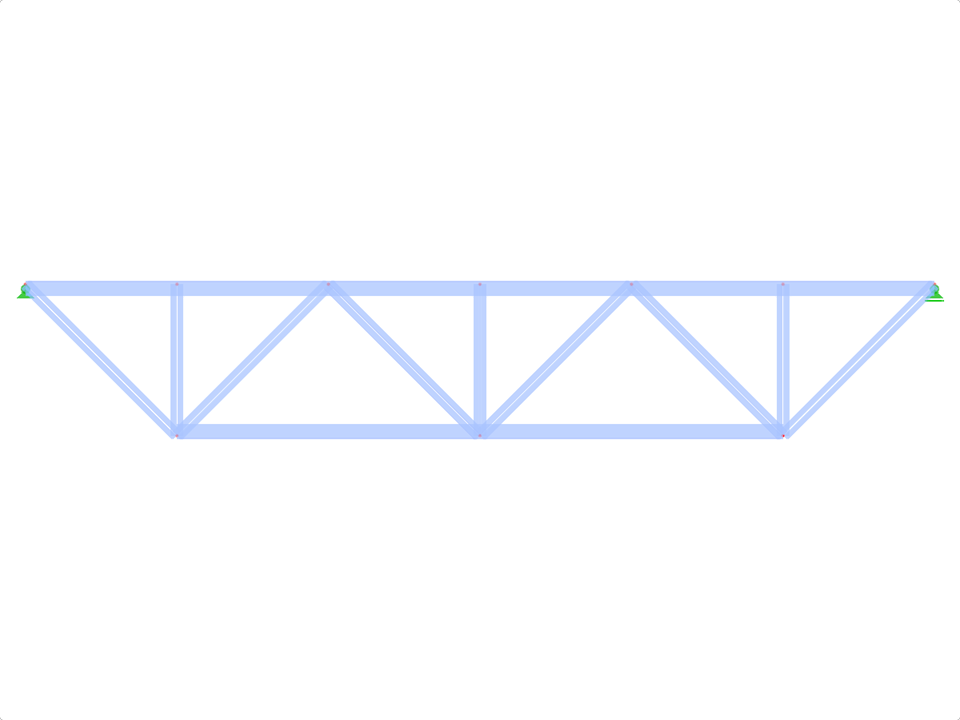

模型 ID 1743
  • 说明
  • 评估 (0)

截台桁架

(0)
0（最多 5 颗星）
5 星 0
4 星 0
3 星 0
2 星 0
1 星 0

FT151 | 截断桁架

块参数可动态编辑
节点数目： 10
线的数目 17
杆件数目： 17
面的数目： 0
实体数目 0
荷载工况数目 1
荷载组合数目 0
结果组合数目 0
总重量 1,172 t
翘曲区域尺寸 12,000 x 2,000 x 0,000 m

您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
