RF-/FOUNDATION Pro可以检查超压输出的容许偏心。 ,按照DIN EN 1997- 1/NA的计算,必须要考虑特征荷载或典型荷载。

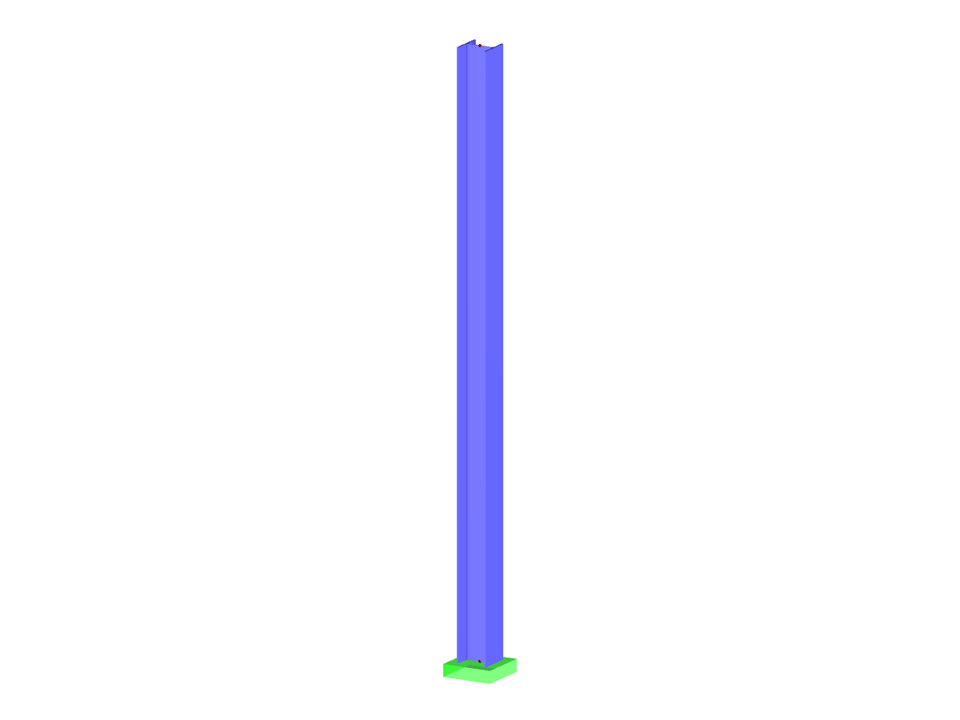

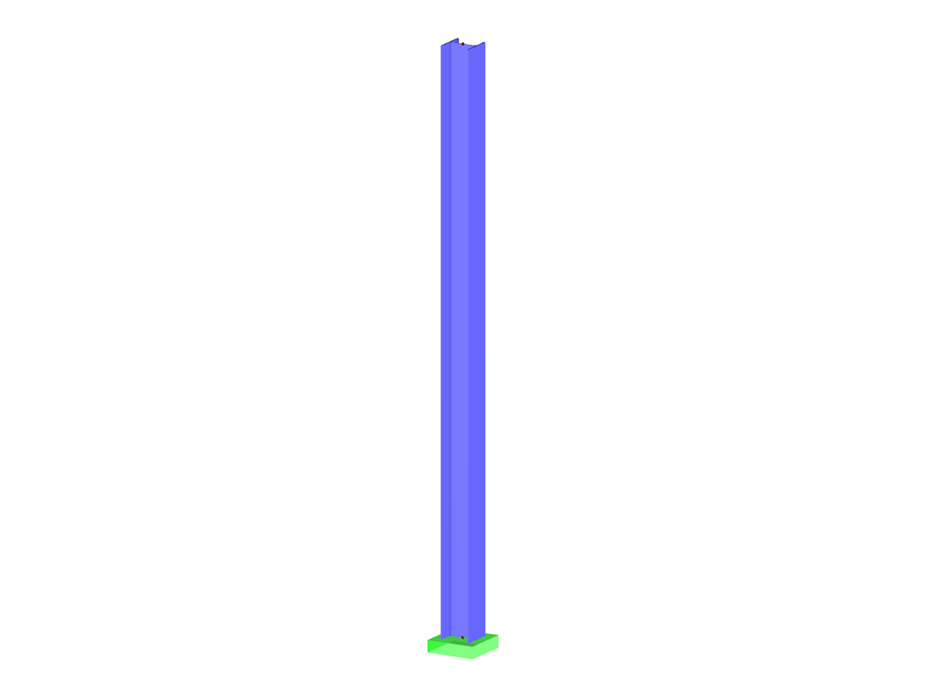

钢悬臂梁与基础板连接
节点数目: | 2 |
线的数目 | 1 |
杆件数目: | 1 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 34 |
结果组合数目 | 4 |
总重量 | 0,202 t |
翘曲区域尺寸 | 0.000 x 4.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![钢悬臂梁与基础板连接](/zh/webimage/014938/2952462/RFEM-File.png?mw=512&hash=0ff24edc21e83e16e11258e492f125be8b8ee550)
Mit RF-/FUND Pro können Sie die zulässige Ausmittigkeit der Sohldruckresultierenden überprüfen. Dieser Nachweis ist gemäß DIN EN 1997-1/NA mit den charakteristischen bzw. repräsentativen Beanspruchungen zu führen.
![知识库 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/zh/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
![钢结构连接刚度对结构设计的影响](/zh/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。
![知识库 001875 | AISC 341-22 RFEM 6 中可弯矩性系杆件设计](/zh/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
![基本数据](/zh/webimage/007078/472494/000142-de-png.png?mw=512&hash=61e55187551d5ca36e51d1334b5178d7e6da4bf1)
- 可用的基础类型:纯基础板(可选无钢筋)
- 光滑内壁的杯口基础
- 杯口基础内壁粗糙
- 无阶杯口基础内壁光滑
- 无阶杯口基础
- 设计按照 EN 1992-1-1 和 EN 1997-1
- 提供了欧洲规范 2 和欧洲规范 7 的以下国家附录:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
屋盖结构 EN 1992-1-1:2005/NA:2011 | 屋盖结构 EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | LFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | N N EN 1997-1/NA:2007-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2006-1
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | IST EN 1997-1/NA:2005-03
-
欧洲规范 EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | 瑞典 EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | EN 1997-1/NA:2013-06
-
BS EN 1992-1-1:2004/NA:2005 | B SEN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
EN 1992-1-1:2004/NA:2009 | EN 1997‑1/NA:2004
-
除了上面列出的国家附录 (NA) 外,用户还可以自定义国家附录,在自定义附录里可以设置自己的极限值和参数。
- 自动由荷载工况计算主导荷载
- 附加支座反力
- 考虑最有利的钢筋垫和钢筋组合,确定上下板的配筋方案
- 配筋方案的单独调整
- 钢筋详细图中的基础钢筋结果
- 以表格和图形的形式显示计算结果
- 基础、柱子和钢筋的三维渲染可视化
![主导的设计准则](/zh/webimage/007080/1591020/000144-en-png.png?mw=512&hash=ae6388ccccdc4fa6e4a6d8e0fd63b573621182d5)
可以进行以下验算:
- 平衡极限状态设计
- 抗拔极限状态设计
- 地基破坏(土壤接触压力)设计
- 强偏心荷载验算
- 基础抗扭设计和不间断缝限值
- 滑动验算
- 沉降计算
- 翼缘板和翼缘板的弯曲破坏验算
- 冲切设计
基础和杯口的尺寸可以是由用户定义或由模块确定。 您可以手动编辑计算的配筋。 设计会自动进行更新。
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
