V přídavném modulu RF-/FOUNDATION Pro je možné zkontrolovat přípustnou excentricitu výsledného tlaku v základové spáře. Toto posouzení se podle DIN EN 1997-1/NA musí provést s charakteristickými nebo reprezentativními zatíženími.

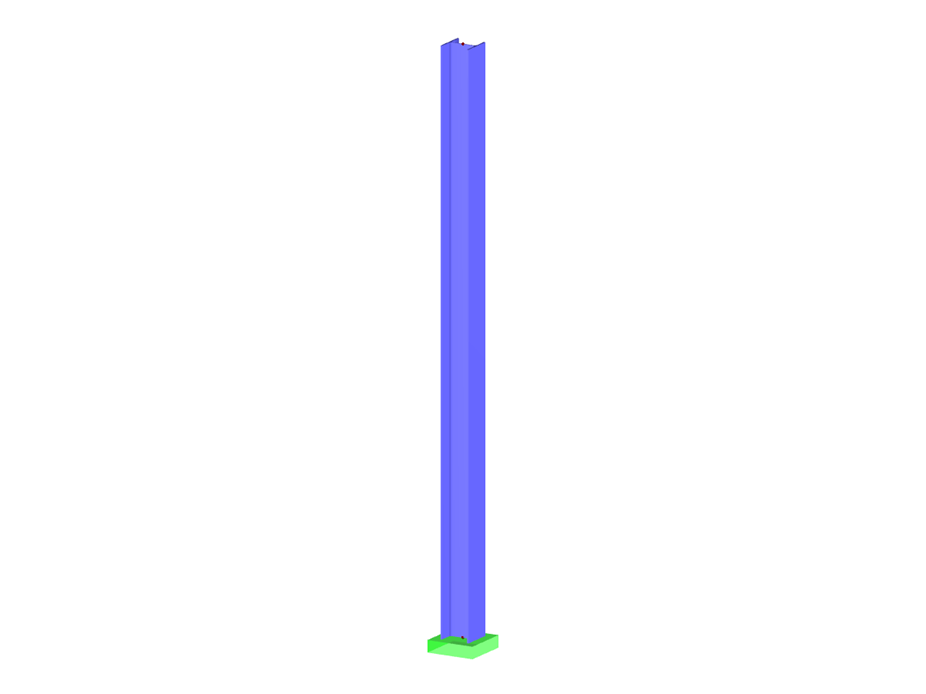

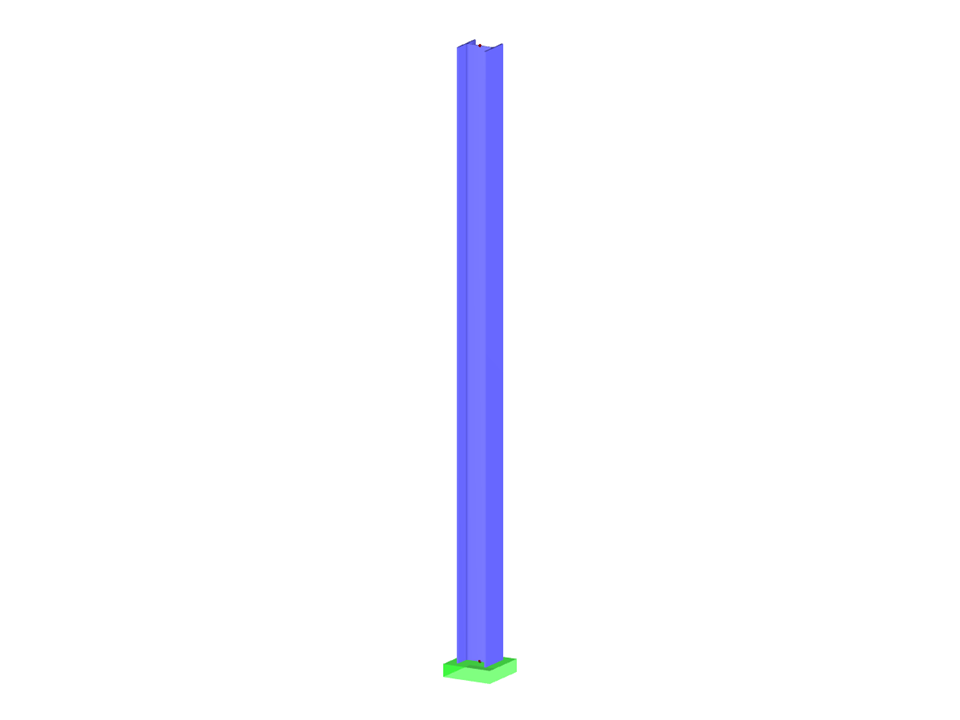

Ocelový konzolový nosník s připojením k základové desce
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 34 |
Počet kombinací výsledků | 4 |
Celková hmotnost | 0,202 t |
Rozměry (metrické) | 0,000 x 4,000 x 0,000 m |
Rozměry (imperiální) | 0 x 13.12 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Ocelový konzolový nosník s připojením k základové desce](/cs/webimage/014938/2952462/RFEM-File.png?mw=512&hash=0ff24edc21e83e16e11258e492f125be8b8ee550)
![Model KP ocelového spoje](/cs/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Ocelové přípoje modelované v addonu Ocelové přípoje](/cs/webimage/051920/4022201/EN-DE-1.png?mw=512&hash=93381a43ac2b4cf28461d64455ce2feeb2889924)
![KB 001884 | Porovnání výpočtu klopení podle AISC, kapitoly F, a metody výpočtu vlastních čísel v RFEM 6](/cs/webimage/051669/3996729/2024-07-24_15-34-55.png?mw=512&hash=8e8765705188abd3585dcebe00ae04ca6e38b005)
![Obecné informace](/cs/webimage/007078/1590972/000142-cs-png-png.png?mw=512&hash=7edd81656ee602fc18283f8aef09bb41ddc1b9aa)
- Dostupné typy základů:Čistá základová deska (volitelně bez výztuže)
- Kalichový základ s hladkými stěnami kalicha
- Kalichový základ s hrubou vnitřní stranou kalichu
- Blokový základ s hladkou vnitřní stranou
- Blokový základ s hrubou vnitřní stranou
- Posouzení podle norem EN 1992-1-1 a EN 1997-1
- Pro Eurokód 2 a Eurokód 7 jsou k dispozici tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
-
ČSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
-
Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Automatický výpočet rozhodujícího zatížení na základě zatěžovacích stavů
- Možnost zadání dodatečných podporových sil
- Návrh výztuže horní a dolní desky základu s ohledem na vhodnou kombinaci výztužné sítě a prutové výztuže
- Možnost individuálních úprav navržené výztuže
- Zobrazení výztuže základu v podrobných výkresech
- Tabulkové a grafické znázornění výsledků
- Vizuální zobrazení základu včetně sloupu a výztuže ve 3D renderování
![Rozhodující posouzení](/cs/webimage/007080/1591013/000144-cs-png.png?mw=512&hash=aa2e941b50c41d33bbd2e560d4736e16397d8a49)
Přídavný modul provádí tato posouzení:
- Posouzení statické rovnováhy
- Posouzení bezpečnosti proti vztlaku
- Posouzení bezpečnosti při porušení únosnosti zeminy (tlak na základovou spáru)
- Posouzení bezpečnosti při zatížení s velkými excentricitami
- Posouzení na pootočení základu a omezení trhliny
- Posouzení na usmyknutí
- Výpočet sedání
- Posouzení na ohyb desky a kalicha
- Posouzení na protlačení
Rozměry základů i kalicha lze volně definovat nebo dimenzovat pomocí přídavného modulu. Stanovenou výztuž lze ručně upravit. V takovém případě se posouzení automaticky aktualizují.
