RF-/FOUNDATION Pro consente di controllare l'eccentricità ammissibile delle risultanti della pressione di sovraccarico. Secondo DIN EN 1997-1/NA, questo progetto deve essere eseguito con i carichi caratteristici o rappresentativi.

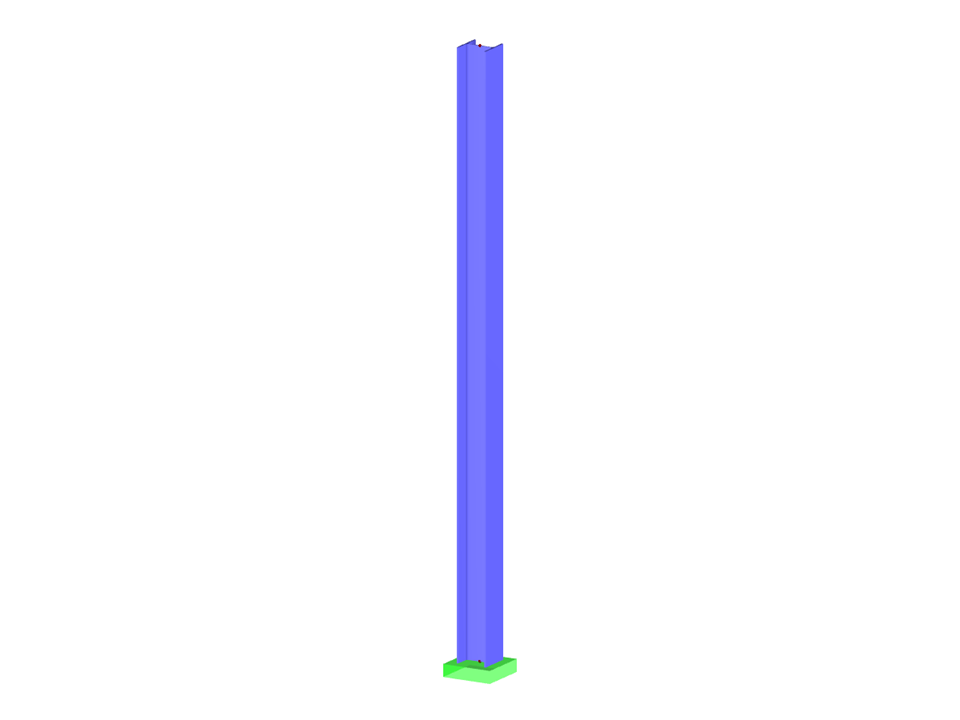

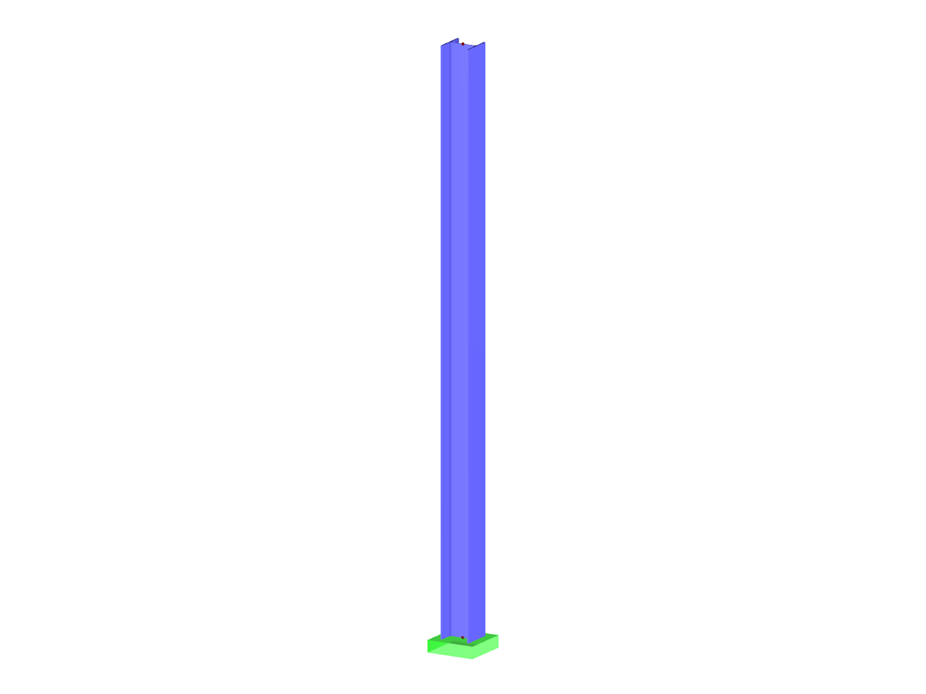

Trave a sbalzo in acciaio con collegamento alla piastra di fondazione
Numero di nodi | 2 |
Numero di linee | 1 |
Numero di aste | 1 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 34 |
Nr. di combinazioni di risultati | 4 |
Peso totale | 0,202 t |
Dimensioni (metriche) | 0.000 x 4.000 x 0.000 m |
Dimensioni (imperiali) | 0 x 13.12 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
![Trave a sbalzo in acciaio con collegamento alla piastra di fondazione](/it/webimage/014938/2952462/RFEM-File.png?mw=512&hash=0ff24edc21e83e16e11258e492f125be8b8ee550)
![KB 001875 | AISC 341-22 Verifica di aste del telaio a momento in RFEM 6](/it/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Verifica di livello 1 - Configurazione ultima](/it/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![KB 001761 | ...](/it/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Informazioni generali](/it/webimage/007078/472494/000142-de-png.png?mw=512&hash=61e55187551d5ca36e51d1334b5178d7e6da4bf1)
- Tipi di fondazione disponibili:Piastra di fondazione pura (opzionalmente senza armatura)
- fondazione a bicchiere con lati bicchiere lisci
- fondazione a bicchiere con lati bicchiere ruvidi
- Fondazione a blocco con lati del bicchiere lisci
- fondazione a blocchi con lati ruvidi
- Verifica secondo EN 1992-1-1 e EN 1997-1
- Sono disponibili i seguenti Appendici Nazionali dell'Eurocodice 2 e dell'Eurocodice 7:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
-
Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
- Calcolo automatico del carico determinante dai casi di carico
- Specifica delle forze vincolari aggiuntive
- Determinazione della proposta di armatura per l'armatura della piastra inferiore e superiore considerando la combinazione più favorevole di materassino e barre
- Adeguamento individuale della proposta di armatura
- Risultati dell'armatura delle fondazioni nei disegni dettagliati dell'armatura
- Risultati visualizzati in tabelle e grafici
- Visualizzazione di fondazioni, pilastri e armature nel rendering 3D
![criteri di verifica determinanti](/it/webimage/007080/1591017/000144-it-png.png?mw=512&hash=7034b8192716647cb59fe15f088d4d1cb25601e4)
È possibile eseguire le seguenti verifiche:
- Verifica dello stato limite di equilibrio
- Verifica di sicurezza nei confronti dello stato limite di sollevamento
- Verifica di sicurezza nei confronti della rottura del terreno (pressione di contatto del terreno)
- Verifica di sicurezza nei confronti di forti carichi eccentrici
- Verifica a torsione della fondazione e limitazione del gap di un giunto
- Verifica di sicurezza nei confronti dello scorrimento
- calcolo del cedimento
- Verifica di sicurezza nei confronti della rottura a flessione della piastra
- verifiche a taglio-punzonamento
È possibile impostare manualmente le dimensioni della fondazione e del bicchiere o calcolarle con il programma. È possibile modificare l'armatura determinata manualmente. In questo caso, i progetti vengono aggiornati automaticamente.
