该塔的主要支承结构是木结构,由16个落叶松层板胶合木梁组成,呈弯曲对称,旋转对称。 塔架的上部由对角的钢杆件加固。下部通过四个中空的锚固木拱的十字形加劲肋。
螺旋形的木结构建筑通过钢悬挂和二次钢梁连接在木结构拱门上。 该结构体系按照二阶理论进行计算。
在计算得出的木结构拱门内部压力为1,160 kN,塔架最大水平变形为61,81英寸。
规划、结构设计和建造
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

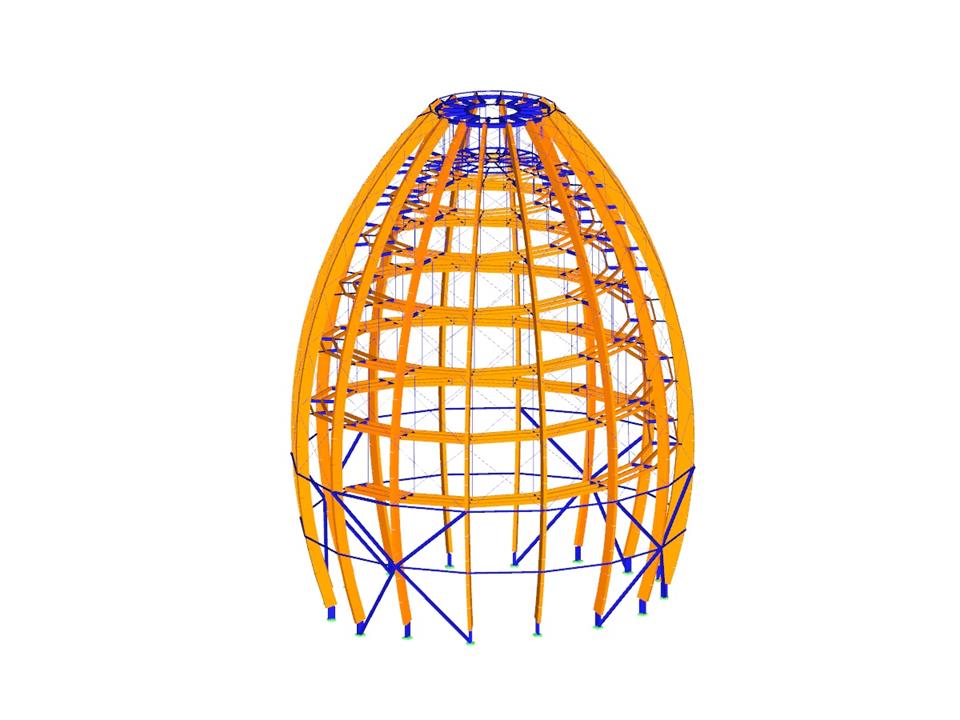

RSTAB木结构塔架整体结构(©WIEHAG)
螺旋形的木结构建筑通过钢悬挂和二次钢梁连接在木结构拱门上。 该结构体系按照二阶理论进行计算。
在计算得出的木结构拱门内部压力为1,160 kN,塔架最大水平变形为61,81英寸。
规划、结构设计和建造
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
RSTAB木结构塔架整体结构(©WIEHAG)
木结构塔架的整体结构
无法下载
客户项目/只视图
节点数目: | 1460 |
杆件数目: | 2337 |
荷载工况数目 | 10 |
荷载组合数目 | 72 |
结果组合数目 | 5 |
总重量 | 244,606 t |
翘曲区域尺寸 | 35.325 x 35.325 x 45.361 m |
软件版本 | 8.01.00 |
