La estructura de soporte principal de la torre, construida principalmente en madera, se compone de 16 pilares de madera laminada encolada con alerce curvados y dispuestos con simetría rotacional. La parte superior de la torre se reforzó mediante una malla estrecha de barras diagonales de acero. La parte inferior fue reforzada mediante cuatro cruces resistentes a compresión y tracción consistentes en perfiles huecos de acero anclados con los arcos de madera.
La estructura de madera en espiral está unida a los arcos de madera mediante vigas de acero suspendidas y secundarias. El sistema estructural se calculó según el análisis de segundo orden.
El cálculo dio como resultado un esfuerzo de compresión de 1.160 kN dentro de los arcos de madera y una deformación horizontal máxima de la torre de 15,7 cm.
Proyecto, análisis estructural y construcción
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

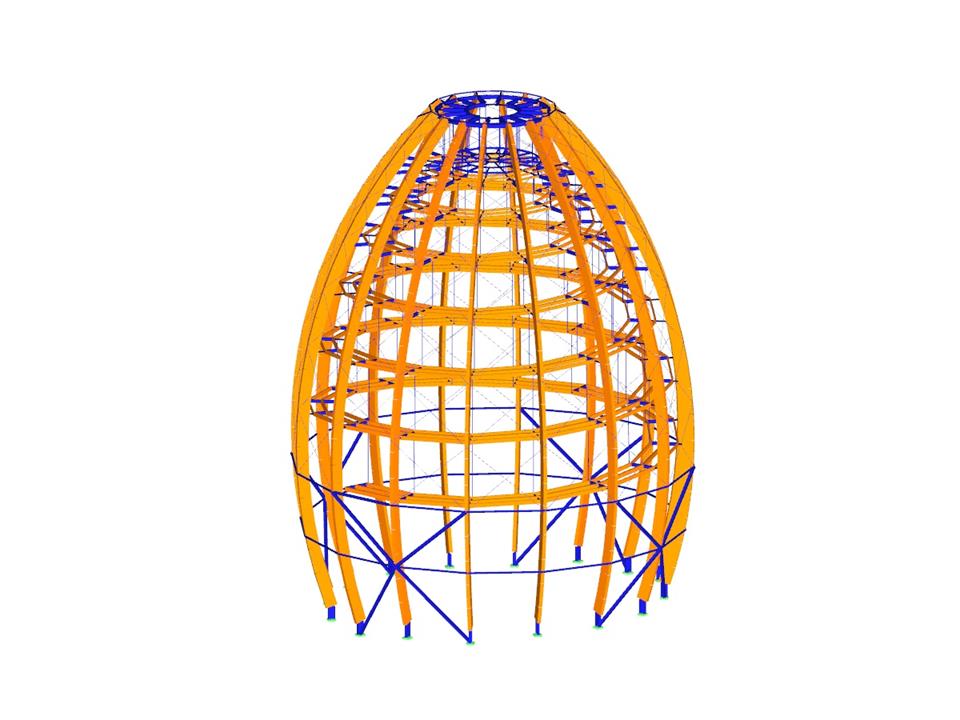

Estructura completa de la torre del árbol en RSTAB (© WIEHAG)
La estructura de madera en espiral está unida a los arcos de madera mediante vigas de acero suspendidas y secundarias. El sistema estructural se calculó según el análisis de segundo orden.
El cálculo dio como resultado un esfuerzo de compresión de 1.160 kN dentro de los arcos de madera y una deformación horizontal máxima de la torre de 15,7 cm.
Proyecto, análisis estructural y construcción
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
Estructura completa de la torre del árbol en RSTAB (© WIEHAG)
Estructura general de la torre del árbol
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1460 |
| Número de barras | 2337 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 72 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 244.606 t |
| Dimensiones (métricas) | 35,325 x 35,325 x 45,361 m |
| Dimensiones (imperiales) | 115.9 x 115.9 x 148.82 feet |
| Versión del programa | 8.01.00 |
