修道院建筑为全木结构。 正交胶合木面板总面积为36,436m²,胶合木右侧面为848m²。 Merano的Berger和Gardner进行了结构分析。 在RFEM中对整个支承结构作为3D模型进行了分析。
结构设计
博士Berger,Ing。加德纳
意大利梅拉诺

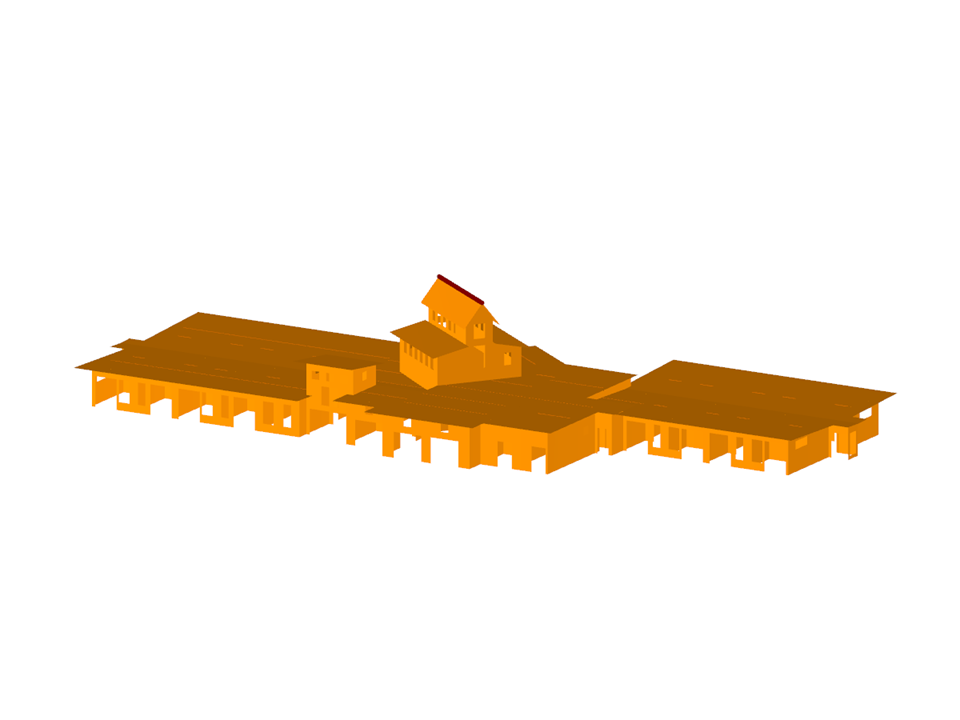

RFEM中的木结构支座结构 -上图3D模型(上),RF-DYNAM模块中计算出的模型
层板胶合木
节点数目: | 3522 |
线的数目 | 4372 |
杆件数目: | 1800 |
面的数目: | 440 |
荷载工况数目 | 4 |
总重量 | 166,137 t |
翘曲区域尺寸 | 66.091 x 29.210 x 10.837 m |
软件版本 | 5.06.11 |
生成剪力墙和深梁时,不仅可以分配面和单元,还可以生成杆件。
RFEM 中美国和加拿大用户可以选择定向刨花板 (OSB) 。 材料参数选自《规范设计手册》。
建筑模型的计算分两个阶段进行:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im RFEM 6 / RSTAB 9 混凝土设计模块 als Stäbe bemessen werden können.
