L'edificio del monastero è una costruzione in legno. In totale sono stati utilizzati 3 385 m2 di pannelli di legno stratificati incrociati e 24 m3 di legno lamellare. Gli ingegneri Berger e Gadner hanno eseguito l'analisi strutturale da Merano. Tutta la struttura portante è stata analizzata come modello 3D in RFEM.
Progettazione
Dott. Ing. Berger, il dott.Ing. Gadner
Merano, Italia

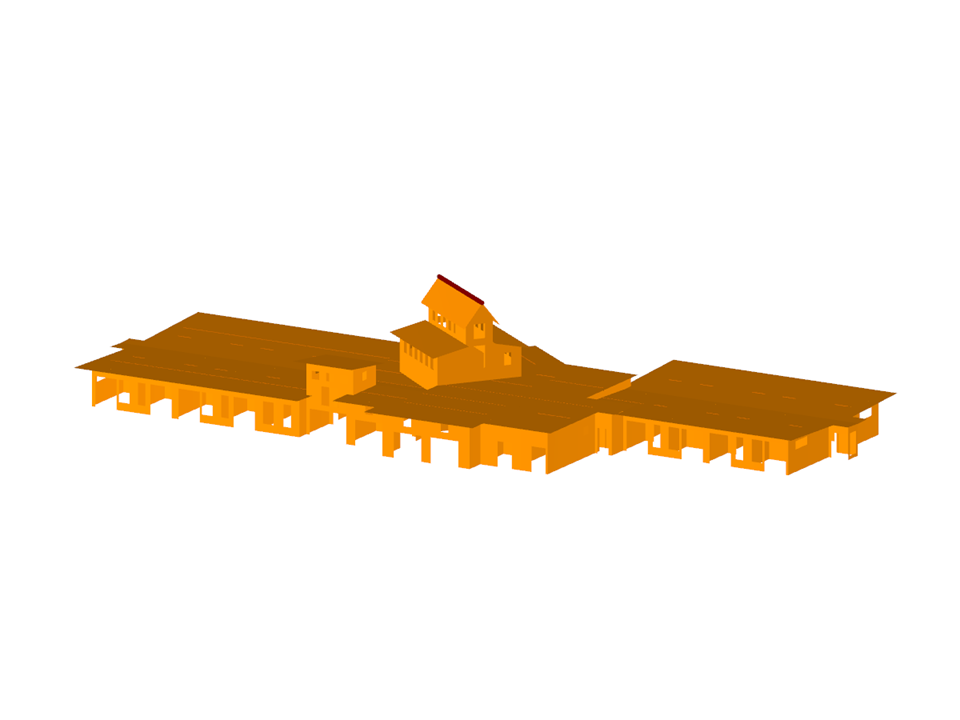

Il modello 3D (in alto) e la forma modale (in basso) della struttura di legno in RFEM calcolati in RF-DYNAM (© Dr. Ing Berger, Dr. Ing Gadner Meran)
Struttura portante in legno realizzata in legno lamellare incollato
Numero di nodi | 3522 |
Numero di linee | 4372 |
Numero di aste | 1800 |
Numero di superfici | 440 |
Numero di casi di carico | 4 |
Peso totale | 166,137 t |
Dimensioni (metriche) | 66.091 x 29.210 x 10.837 m |
Dimensioni (imperiali) | 216.83 x 95.83 x 35.55 feet |
Versione del programma | 5.06.11 |
