圆形圆形剧场采用了椭圆形的结构。 该建筑位于岛上,设计灵感是取自贝壳。 与一名声学工程师合作,设计了特殊的隔音板,面板和梁的圆形单元,以便为高层演出提供最佳的声音。
投资商
叶尔加瓦市,拉脱维亚
www.jelgava.lv
建筑设计
通风孔Grietens
Grietens un Kagainis SIA,拉脱维亚
结构设计
Rodentia SIA,拉脱维亚
www.rodentia.lv
建造
IgateBūveSIA,拉脱维亚
http://www.igatebuve.lv
生产
IKTK SIA,拉脱维亚

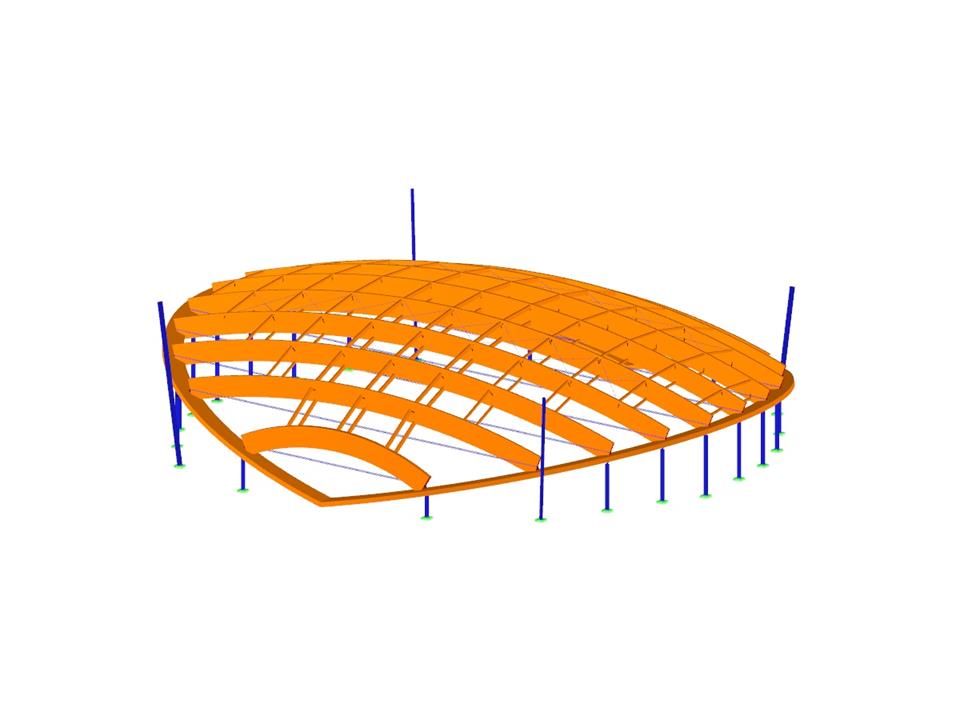

木结构屋顶
节点数目: | 336 |
线的数目 | 394 |
杆件数目: | 392 |
荷载工况数目 | 35 |
荷载组合数目 | 2310 |
结果组合数目 | 4 |
总重量 | 260,076 t |
翘曲区域尺寸 | 58.666 x 58.909 x 17.037 m |
软件版本 | 5.19.01 |
生成剪力墙和深梁时,不仅可以分配面和单元,还可以生成杆件。
RFEM 中美国和加拿大用户可以选择定向刨花板 (OSB) 。 材料参数选自《规范设计手册》。
建筑模型的计算分两个阶段进行:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
