Recientemente se ha construido una estructura de una cubierta de madera sobre un anfiteatro existente en Jelgava, Letonia. El proyecto ubicado en Pasta Island sirve como un edificio multifuncional para actividades de ocio, culturales y sociales.
Se decidió utilizar una estructura ovalada para cubrir el anfiteatro circular. El diseño arquitectónico se inspiró en una concha de mar, ya que el edificio se encuentra en una isla. Las pantallas acústicas especiales, los paneles y los elementos redondeados para las vigas se diseñaron en colaboración con un ingeniero acústico para proporcionar un sonido óptimo para actuaciones de alto nivel.
Inversor
Ciudad de Jelgava, Letonia
www.jelgava.lv
Diseño arquitectónico:
Vents Grietens
Projektu birojs Grietens un Kagainis SIA, Letonia
El dimensionamiento estructural
Rodentia SIA, Letonia
www.rodentia.lv
Estructura
Igate Būve SIA, Letonia
http://www.igatebuve.lv
Fabricación
IKTK SIA, Letonia
Se decidió utilizar una estructura ovalada para cubrir el anfiteatro circular. El diseño arquitectónico se inspiró en una concha de mar, ya que el edificio se encuentra en una isla. Las pantallas acústicas especiales, los paneles y los elementos redondeados para las vigas se diseñaron en colaboración con un ingeniero acústico para proporcionar un sonido óptimo para actuaciones de alto nivel.
Inversor
Ciudad de Jelgava, Letonia
www.jelgava.lv
Diseño arquitectónico:
Vents Grietens
Projektu birojs Grietens un Kagainis SIA, Letonia
El dimensionamiento estructural
Rodentia SIA, Letonia
www.rodentia.lv
Estructura
Igate Būve SIA, Letonia
http://www.igatebuve.lv
Fabricación
IKTK SIA, Letonia

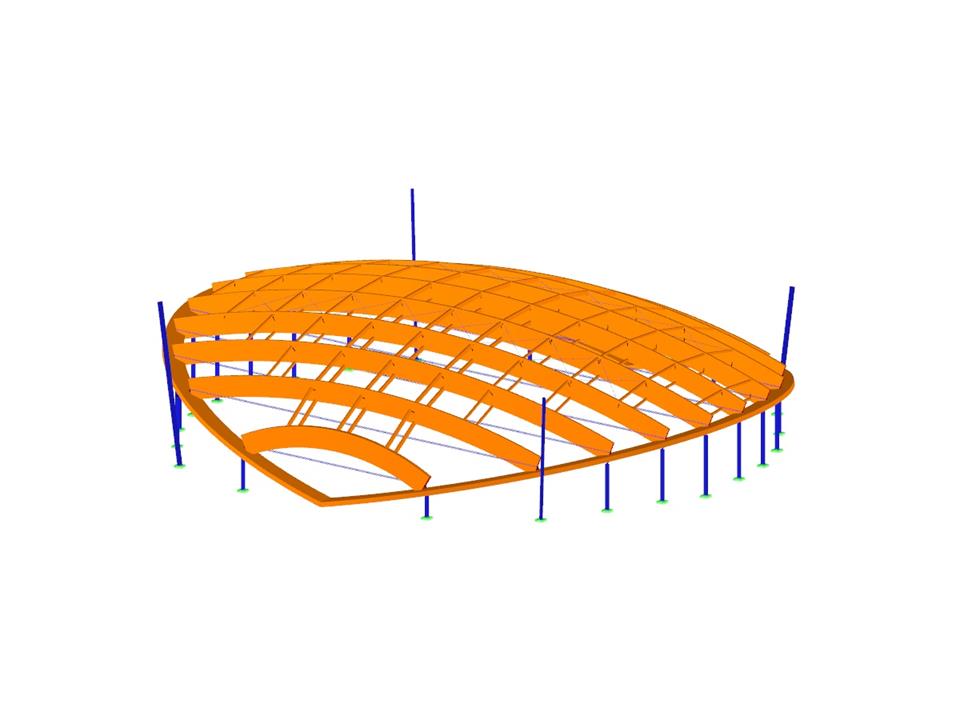

Estructura de cubierta de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 336 |
| Número de líneas | 394 |
| Número de barras | 392 |
| Número de casos de carga | 35 |
| Número de combinaciones de carga | 2310 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 260.076 t |
| Dimensiones (métricas) | 58,666 x 58,909 x 17,037 m |
| Dimensiones (imperiales) | 192.47 x 193.27 x 55.9 feet |
| Versión del programa | 5.19.01 |
