遥远的观景平台是中国长沙的城市扩展梅溪国际新城的建筑亮点。 高度为98米的圆锥形双螺旋结构可以为您提供360度的全景视角,其中包括了面积为4,305,564平方英尺的人工梅溪湖。

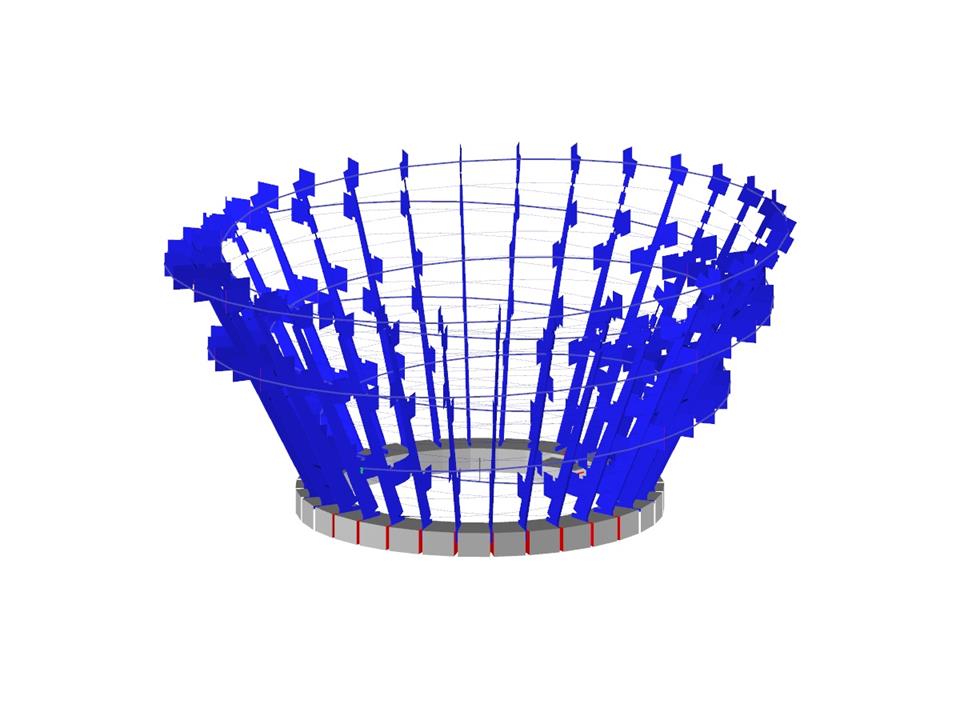

KSPJürgenEngel Architekten和Weiske + Partner结构工程师在2013年为该项目提出了不同的想法。 现在的螺旋结构是这样决定的。 Weiske + Partner的工程师们使用了有限元分析软件RFEM进行了空间结构的分析。
Weiske + Partner GmbH
VBI公司咨询工程师
weiske-partner.de
RFEM(©Weiske + Partner GmbH)
KSPJürgenEngel Architekten和Weiske + Partner结构工程师在2013年为该项目提出了不同的想法。 现在的螺旋结构是这样决定的。 Weiske + Partner的工程师们使用了有限元分析软件RFEM进行了空间结构的分析。
Weiske + Partner GmbH
VBI公司咨询工程师
weiske-partner.de
RFEM(©Weiske + Partner GmbH)
钢结构
无法下载
客户项目/只视图
节点数目: | 1323 |
线的数目 | 2187 |
杆件数目: | 2184 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 7 |
荷载组合数目 | 14 |
结果组合数目 | 10 |
总重量 | 8434,938 t |
翘曲区域尺寸 | 76.710 x 34.707 x 76.245 m |
