Впечатляющая смотровая площадка, видимая издалека, является архитектурной жемчужиной нового города Meixi International в растущей агломерации Чанша в Китае. Коническая двойная спираль высотой 30 м обеспечивает обзор на 360 градусов, включая искусственное озеро Мэйси, занимающее площадь 4 305 564 м².
KSP Jürgen Engel Architekten совместно с инженерами-проектировщиками Weiske + Partner разработали различные идеи для проекта в 2013 году. Решение было принято в пользу спирали в ее нынешнем виде. Инженеры Weiske + Partner использовали программное обеспечение МКЭ RFEM для расчета и проектирования пространственной конструкции.
Weiske + Partner GmbH
Beratende Ingenieure VBI
weiske-partner.de

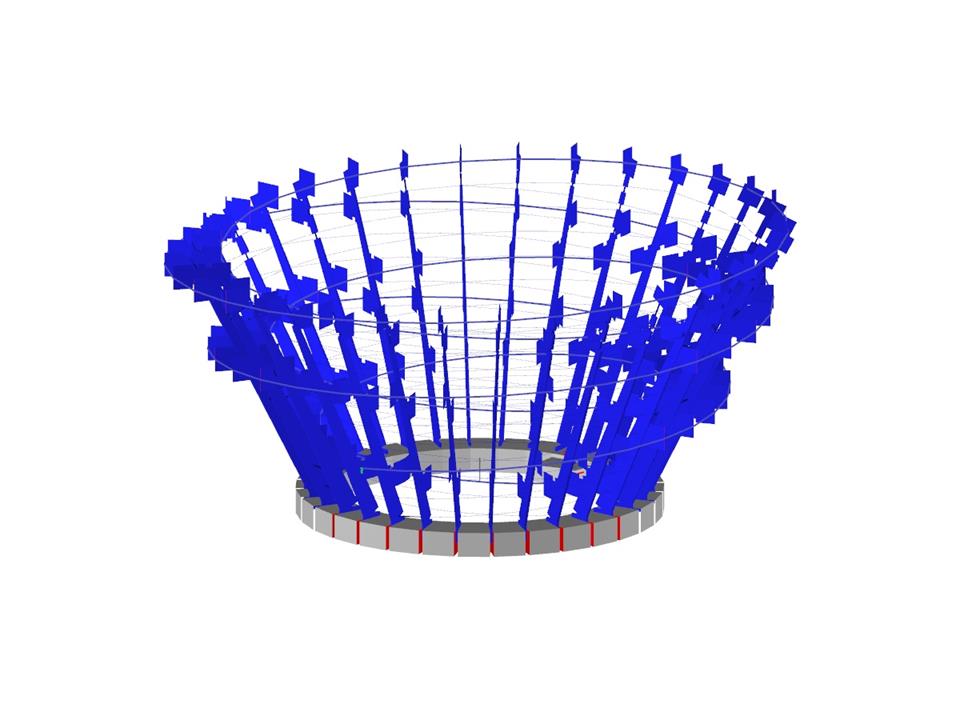

Модель Meixi Urban Helix, Чанша в программе RFEM (© Weiske + Partner GmbH)
KSP Jürgen Engel Architekten совместно с инженерами-проектировщиками Weiske + Partner разработали различные идеи для проекта в 2013 году. Решение было принято в пользу спирали в ее нынешнем виде. Инженеры Weiske + Partner использовали программное обеспечение МКЭ RFEM для расчета и проектирования пространственной конструкции.
Weiske + Partner GmbH
Beratende Ingenieure VBI
weiske-partner.de
Модель Meixi Urban Helix, Чанша в программе RFEM (© Weiske + Partner GmbH)
Стальная конструкция
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1323 |
Количество линий | 2187 |
Количество стержней | 2184 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 14 |
Количество расчетных сочетаний | 10 |
Общий вес | 8434,938 t |
Размеры (метрические) | 76,710 x 34,707 x 76,245 m |
Размеры (имперские) | 251.67 x 113.87 x 250.15 feet |
