Una espectacular plataforma de observación visible desde lejos es el punto arquitectónico destacado de la Meixi International New City, una ampliación de la ciudad de Changsa, China. La doble hélice de forma cónica con una altura de 30 metros proporciona una vista de 360 grados incluyendo el lago artificial Meixi, que cubre un área de 43050 m².
KSP Jürgen Engel Architekten, en colaboración con los ingenieros de estructuras de Weiske + Partner, desarrollaron en el año 2013 distintas ideas para el proyecto. La decisión se tomó a favor de la hélice en su forma actual. Los ingenieros de Weiske + Partner utilizaron el software RFEM de análisis por elementos finitos para el análisis en tres dimensiones de la estructura.
Weiske + Partner GmbH
Beratende Ingenieure VBI
weiske-partner.de

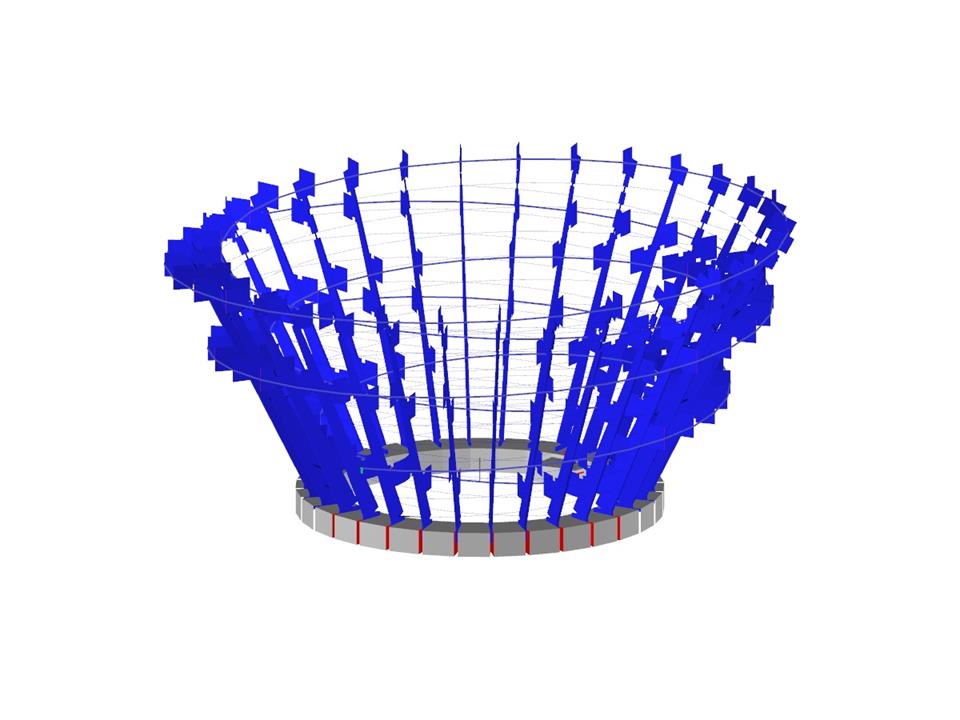

Modelo de Meixi Urban Helix, Changsha en RFEM (© Weiske + Partner GmbH)
KSP Jürgen Engel Architekten, en colaboración con los ingenieros de estructuras de Weiske + Partner, desarrollaron en el año 2013 distintas ideas para el proyecto. La decisión se tomó a favor de la hélice en su forma actual. Los ingenieros de Weiske + Partner utilizaron el software RFEM de análisis por elementos finitos para el análisis en tres dimensiones de la estructura.
Weiske + Partner GmbH
Beratende Ingenieure VBI
weiske-partner.de
Modelo de Meixi Urban Helix, Changsha en RFEM (© Weiske + Partner GmbH)
Estructura de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1323 |
| Número de líneas | 2187 |
| Número de barras | 2184 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 14 |
| Número de combinaciones de resultados | 10 |
| Peso completo | 8434.938 t |
| Dimensiones (métricas) | 76,710 x 34,707 x 76,245 m |
| Dimensiones (imperiales) | 251.67 x 113.87 x 250.15 feet |
