2013年,一个非常特殊的项目在斯里兰卡的Pitigala实施,相距6000米。 一座桥梁由30名学生设计,计算和建造。 它们属于“卡尔斯鲁厄理工学院eV”工程师团队,该团队在七个国家进行项目开发。
桥梁横跨Bentara河,跨度为98.4 m。 在为期14周的施工阶段,士兵和村民为这名德国学生提供了帮助。
Engineers Without Borders
Karlsruhe Institute of Technology e.V., Germany
www.ewb-karlsruhe.de

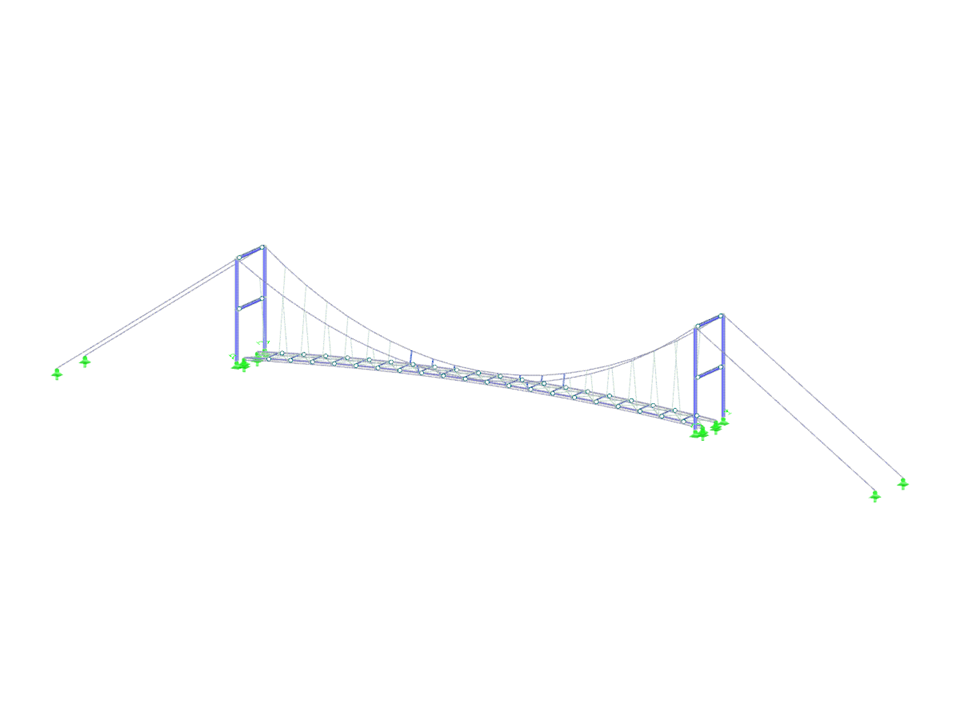

RSTAB桥梁变形模型(©EWB Karlsruhe)
桥梁横跨Bentara河,跨度为98.4 m。 在为期14周的施工阶段,士兵和村民为这名德国学生提供了帮助。
Engineers Without Borders
Karlsruhe Institute of Technology e.V., Germany
www.ewb-karlsruhe.de
RSTAB桥梁变形模型(©EWB Karlsruhe)
钢吊桥
无法下载
客户项目/只视图
节点数目: | 184 |
杆件数目: | 324 |
荷载工况数目 | 16 |
荷载组合数目 | 25 |
结果组合数目 | 2 |
总重量 | 2,594 t |
翘曲区域尺寸 | 53.715 x 3.365 x 8.098 m |
软件版本 | 8.02.00 |
