Em 2013, foi realizado um projeto muito especial em Pitalga, no Sri Lanka. Trata-se de uma ponte que foi calculada e construída por 30 estudantes que pertencem a um grupo universitário alemão chamado "Engineers Without Borders – Karlsruhe Institute of Technology". Este grupo está a implementar vários projetos de desenvolvimento em sete países diferentes.
Com um comprimento de 30 m, a ponte cria uma passagem sobre o rio Bentara. Durante a fase de construção, que durou catorze semanas, os estudantes alemães foram ajudados por soldados e habitantes locais.
Engineers Without Borders
Karlsruhe Institute of Technology e.V., Alemanha
www.ewb-karlsruhe.de

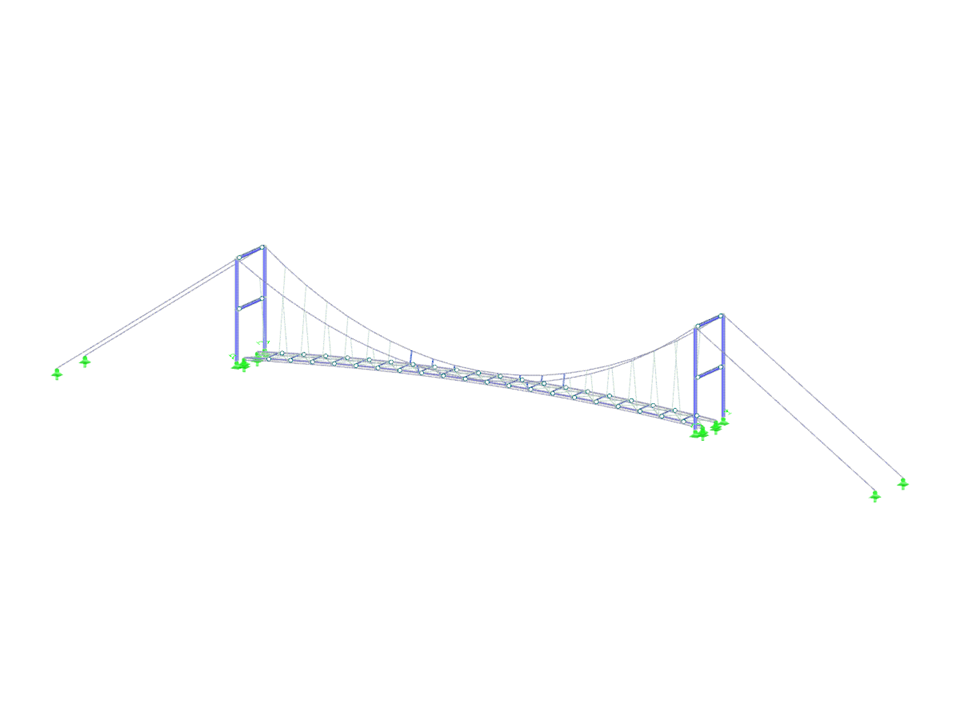

Modelo RSTAB da ponte suspensa com representação da deformação (© EWB Karlsruhe)
Com um comprimento de 30 m, a ponte cria uma passagem sobre o rio Bentara. Durante a fase de construção, que durou catorze semanas, os estudantes alemães foram ajudados por soldados e habitantes locais.
Engineers Without Borders
Karlsruhe Institute of Technology e.V., Alemanha
www.ewb-karlsruhe.de
Modelo RSTAB da ponte suspensa com representação da deformação (© EWB Karlsruhe)
Ponte suspensa de aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 184 |
Número de barras | 324 |
Número de casos de carga | 16 |
Número de combinações de cargas | 25 |
Número de combinações de resultados | 2 |
Peso total | 2,594 t |
Dimensões (métricas) | 53,715 x 3,365 x 8,098 m |
Dimensões (imperial) | 176.23 x 11.04 x 26.57 feet |
Versão do programa | 8.02.00 |
