Nel 2013, un progetto molto speciale è stato realizzato in Pitigala, in Sri Lanka. Il gruppo di 30 studenti che hanno progettato, calcolato e costruito questo ponte. Fanno parte di un team universitario tedesco "Engineers Without Borders Karlsruhe Institute of Technology eV", e stanno attuando progetti di sviluppo in sette diversi paesi.
Il ponte attraversa il fiume Bentara con una lunghezza di 30 m. Durante la fase di costruzione di 14 settimane, gli studenti tedeschi sono stati aiutati da soldati e gente del posto.
Ingegneri senza frontiere
Istituto di tecnologia di Karlsruhe eV, Germania
www.ewb-karlsruhe.de

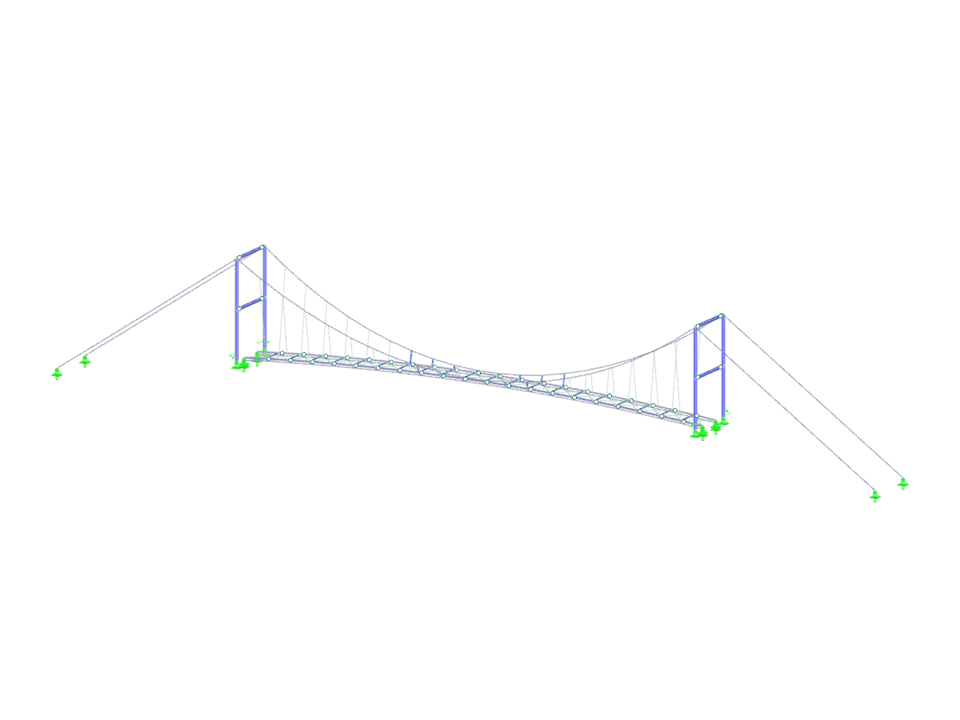

Modello RSTAB del ponte sospeso con presentazione della deformazione (© EWB Karlsruhe)
Il ponte attraversa il fiume Bentara con una lunghezza di 30 m. Durante la fase di costruzione di 14 settimane, gli studenti tedeschi sono stati aiutati da soldati e gente del posto.
Ingegneri senza frontiere
Istituto di tecnologia di Karlsruhe eV, Germania
www.ewb-karlsruhe.de
Modello RSTAB del ponte sospeso con presentazione della deformazione (© EWB Karlsruhe)
Ponte sospeso in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 184 |
Numero di aste | 324 |
Numero di casi di carico | 16 |
Nr. di combinazioni di carico | 25 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 2,594 t |
Dimensioni (metriche) | 53.715 x 3.365 x 8.098 m |
Dimensioni (imperiali) | 176.23 x 11.04 x 26.57 feet |
Versione del programma | 8.02.00 |
