边界条件

对于按照 EN 1993-1-1 中的一般方法(在规范中的第 6.3.4 节中描述)进行稳定性设计,边界条件{$$需要 $} 来确定稳定破坏的临界荷载。 因此,只有在基本数据中选择了设计规范 EN 1993,才能进行此类钢结构设计(见 I ).

为一个待设计对象分配了边界条件后,在稳定性设计中考虑了该对象的设置。 如果同时指定了屈曲长度(等效杆件设计的必需输入项),那么结果将发出警告,因为在稳定性设计中必须有一个明确的输入项(另见结果表 错误& 警告 )。 如果在激活稳定性分析后既未指定有效长度,也未指定边界条件,则会收到警告。

根据规范中的规定,通用方法仅对结构的主支座外破坏情况(扭转屈曲、次轴方向的屈曲)进行稳定性分析。 如有必要,在计算内力(缺陷和二阶效应分析)时必须考虑主支承平面的弯曲屈曲。 在我们网站上的以下技术文章中介绍了如何考虑主支座稳定性失效: 按照 EN 1993-1-1 进行稳定性设计的一般方法和在主承重平面上屈曲

基本

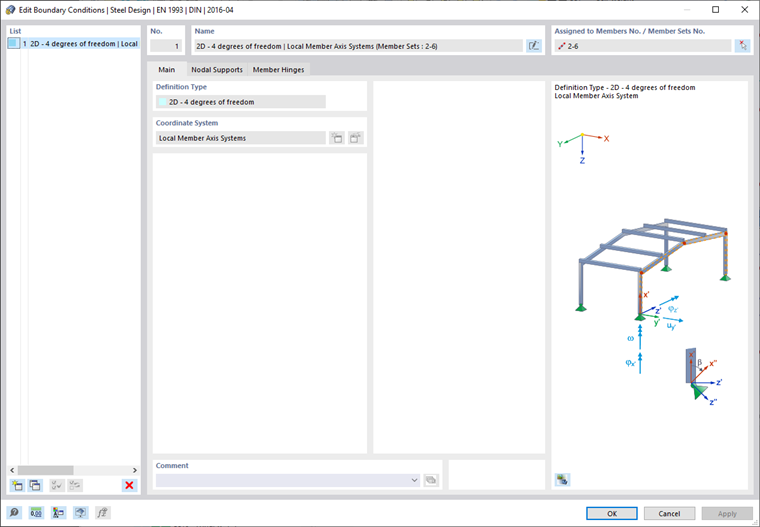

在'基础'选项卡中显示了输入节点支座的定义类型和坐标系。 要考虑的节点支座在选项卡 [[ 中定义。

信息

节点支座的定义始终参照上一个杆件的局部坐标系。

程序计算内部等效模型(有四个自由度(φx ,φz ,uy ,ω)),定义节点支座和杆件端部铰,以计算临界荷载系数 αcrit,op

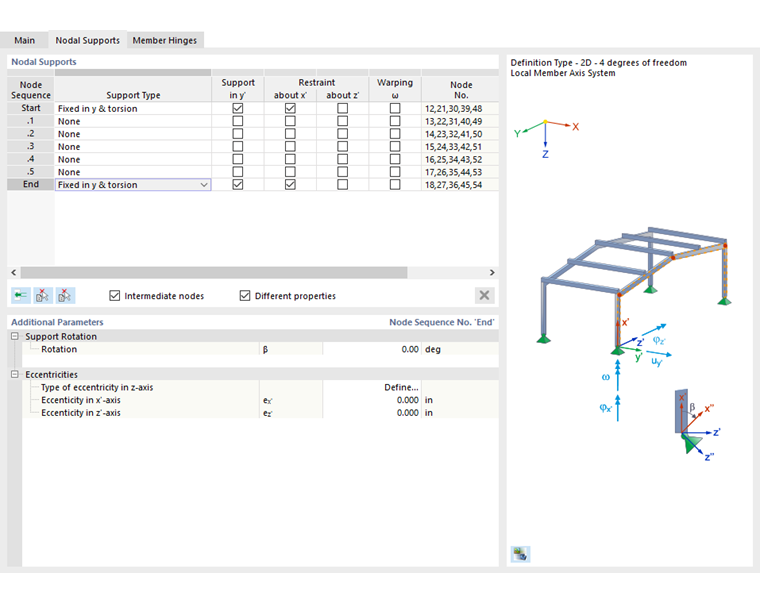

节点支座

通过输入节点支座,您可以定义内部特征值求解器的边界条件。

信息

默认设置是在始端和末端节点设置叉形支座。 节点支座不是从主模型自动导入的,在大多数情况下需要手动调整。

要定义支座,可以从左列的列表中选择典型的变体,或者单独激活单元格中的按钮(固定支座)或停用(无支座)。

除了固定支座或松动支座外,您还可以使用每个方向的弹簧属性。 您可以在 部分中输入弹簧刚度。

可以在始端、末端和中间节点定义支座条件。 杆件集的杆件之间的标准节点和'杆件上的节点'被认为是中间节点(见章节 个节点 在 RFEM 手册中)。

中间节点不是通过节点编号定义的,而是通过杆件上的顺序定义: 。 1 指定从杆件开始的第一个中间节点,。 2 第二个,依此类推。因此, 被认为是基于杆件始端,多余的条目或节点将被忽略。

信息

Boundary 条件被理解为类型: 也可以将它们分配给多种不同类型的杆件和杆件集。 线段和中间节点始终从杆件开始计算。

点击 插入行 按钮,在所选行的上方插入一个新的中间节点。 要删除中间节点,请选择该行,然后点击 删除 按钮。 表格快捷菜单还提供了编辑行的选项。

使用左侧的 多选 按钮,在模型中选择一个杆件或一组杆件,该组杆件上的中间节点编号将自动被导入表格中。 如果边界条件已经分配给一个或一组杆件,可以通过右侧的 多选 按钮选择一个节点。 在节点支座表中,相应的中间支座行会被自动选择(如果有)。

信息

如果已经将边界条件分配给一个或多个杆件,则可以通过单击对话框图形中的 模型视图 按钮来检查支座。

附加参数

当在上表中选择了激活支座的行时,将显示该部分。 可以在此处详细定义其他参数。

信息

该条目是指在节点支座表 ' 中上面选择的行。

输入可用于侧向支座或绕被支座轴转动的弹簧的参数。 您还可以定义经向弹簧的刚度。

可以在 x 轴和 z 轴方向上定义偏心。 z 轴方向的偏心可以通过上、下翼缘支座手动定义。

使用旋转角度 β,可以在杆件集的 xz 平面上旋转支座。

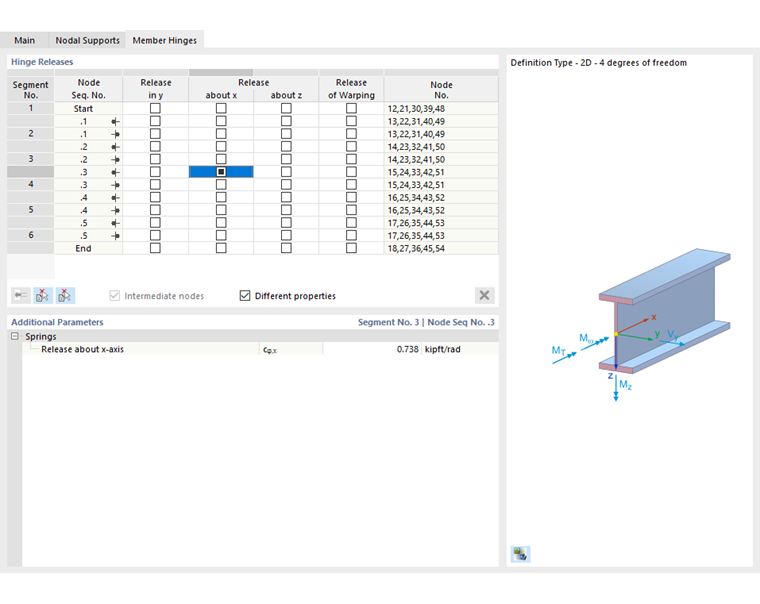

杆端铰

杆件铰选项卡中,您可以定义位移 y 的释放,关于 x 和 z 的旋转,以及杆件之间的翘曲。 在每个段的始端和末端,您可以使用表格中的复选框选择相应的释放。 方向参照线段的坐标系。 定义弹簧时,与输入节点支座类似,也有附加参数的输入窗口。
