Таблица результатов проверки гибкости может быть отображена для стержней или блоков стержней в соответствии с рассчитанными объектами.
Гибкость при изгибе рассчитывается из отношения радиуса инерции к полезной длине. При расчете учитываются заданные длины потери устойчивости , если они присвоены объекту. Если объекту не назначена полезная длина, в столбце комментария отображается соответствующее сообщение, и гибкость рассчитывается по длине стержня.
Значения гибкости сравниваются с предельными значениями из глобальных настроек . Если гибкость больше, чем предельное значение, используемое для нагрузки, она будет выделена красным цветом.
Таким образом, проверки гибкости не являются частью таблицы результатов коэффициентов на стержнях и не отображаются в обзорной таблице , даже если предельное значение не достигнуто.

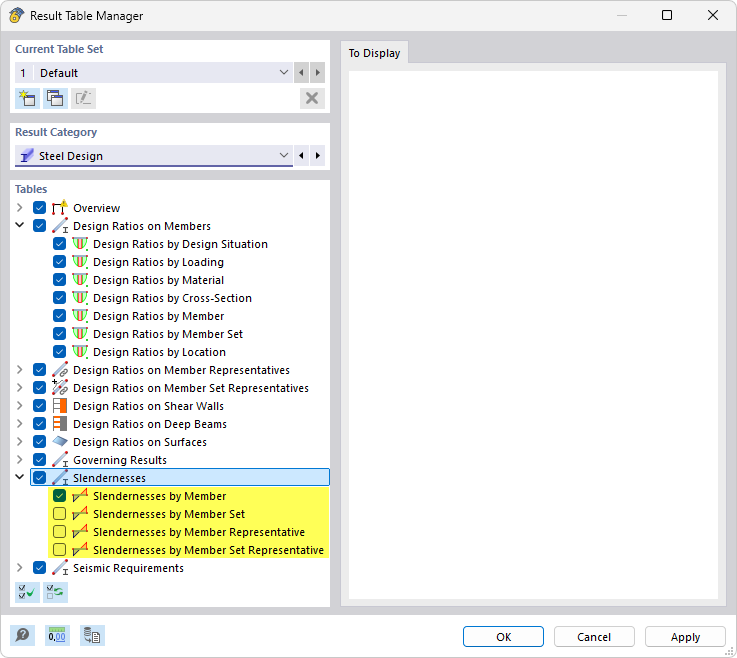

Некоторые расчетные стандарты рекомендуют придерживаться предельной гибкости независимо от расчетного коэффициента при расчете на устойчивость. По умолчанию, таблицы результатов гибкости деактивированы, но вы можете активировать их в Диспетчере таблиц результатов (кнопка
в таблицах результатов).
