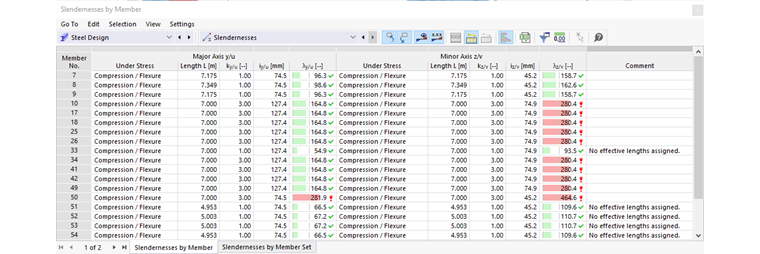

La tabella dei risultati del controllo della snellezza può essere visualizzata per aste o set di aste in base agli oggetti progettati.
La snellezza per instabilità flessionale è calcolata dal rapporto tra il raggio di inerzia e la lunghezza efficace. Nel calcolo, vengono prese in considerazione le lunghezze di instabilità definite , se assegnate a un oggetto. Se a un oggetto non viene assegnata una lunghezza efficace, viene visualizzato un messaggio nella colonna dei commenti e la snellezza viene calcolata con la lunghezza dell'asta.
I valori di snellezza vengono confrontati con i valori limite dalle impostazioni globali di . Se la snellezza è maggiore del valore limite utilizzato per il carico, è evidenziato in rosso.
Pertanto, i controlli di snellezza non fanno parte della tabella dei risultati rapporti sulle aste e non vengono visualizzati nella tabella panoramica anche se il valore limite non è soddisfatto.

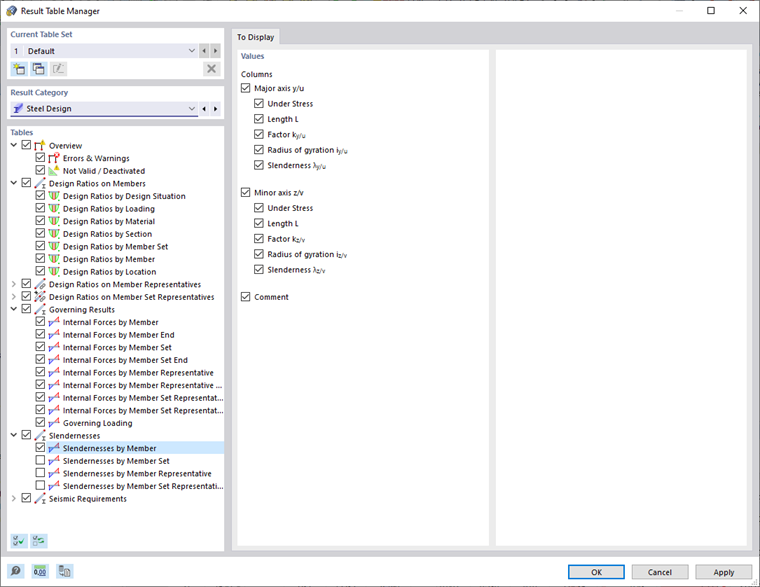

Alcune norme di progetto consigliano di rispettare la snellezza limite indipendentemente dal rapporto di progetto dell'analisi di stabilità. Per impostazione predefinita, le tabelle dei risultati della snellezza sono disattivate, ma è possibile attivarle nel Gestore tabelle dei risultati (il pulsante
nelle tabelle dei risultati).
