I pannelli di taglio dell'asta consentono di determinare il vincolo esterno laterale di un'asta o di un set di aste utilizzando i componenti, come i controventi o la lamiera trapezoidale. Un pannello di taglio dell'asta in y viene preso in considerazione quando si determina il momento critico elastico o il coefficiente di carico critico per instabilità flesso-torsionale se questo è determinato dal risolutore di autovalori interno. Si applica una molla traslazionale che è costante sull'intera asta o set di aste.
Tipo di definizione
Nell'elenco sono disponibili vari tipi di pannelli di taglio:
- trapezoidale Lamiera trapezoidale
- di controvento
- trapezoidale_Controvento Lamiera trapezoidale e controvento
- Definizione di S-prov
Lamiera trapezoidale
Le seguenti informazioni sono necessarie per determinare la rigidezza del pannello a taglio della lamiera trapezoidale:
- Nome della lamiera trapezoidale
- Disposizione di fissaggio
- Lunghezza del pannello di taglio
- Lunghezza della trave
- Spaziatura delle travi
È possibile selezionare la lamiera trapezoidale dalla libreria utilizzando
pulsante (vedi l'immagine Libreria delle sezioni trasversali - Lamiera trapezoidale). Dopo aver selezionato la lamiera trapezoidale, i coefficienti del pannello di taglio K1 e K2 vengono trasferiti automaticamente secondo l'approvazione. Tuttavia, questi possono anche essere modificati, se necessario.
La disposizione di fissaggio per la sezione trapezoidale influenza la rigidezza a taglio che la lamiera fornisce alla trave. Se la lamiera trapezoidale è fissata solo in ogni seconda nervatura, la rigidezza a taglio da applicare è ridotta del coefficiente 5.
È possibile inserire manualmente la lunghezza del pannello di taglio e la spaziatura delle travi. In alternativa, è anche possibile definirlo graficamente selezionando la funzione "Misura" utilizzando il
per modificare. Infine, è possibile selezionare due punti di snap nella finestra di lavoro per adottare la distanza tra loro.
La lunghezza della trave viene adottata automaticamente dall'asta o dal set di aste. Disattivare la casella di controllo "Definisci lunghezza automaticamente" se si desidera specificare manualmente la lunghezza della trave.
controventi
Le seguenti informazioni sono necessarie per determinare la rigidezza del pannello a taglio di un controvento:
- Nome del materiale
- Diagonali - nome della sezione trasversale
- Pali - nome della sezione trasversale
- Lunghezza del pannello di taglio
- Lunghezza della trave
- Spaziatura delle travi
- Distanza montante
- Numero del controvento
È possibile selezionare il materiale dalla libreria facendo clic su
(vedi l'immagine Libreria dei materiali). Il modulo di elasticità è preso automaticamente dal materiale selezionato. Tuttavia, è anche possibile definirlo manualmente.
Il modo più semplice per definire le aree delle sezioni trasversali delle diagonali e dei montanti è selezionare le rispettive sezioni trasversali dalla libreria utilizzando il
per modificare. L'area della sezione trasversale viene adottata automaticamente. È anche possibile inserire questo valore direttamente.
È possibile inserire manualmente la lunghezza del pannello di taglio e la spaziatura di travi e montanti. In alternativa, è anche possibile definirlo graficamente selezionando la funzione "Misura" utilizzando il
per modificare. Infine, è possibile selezionare due punti di snap nella finestra di lavoro per adottare la distanza tra loro.
La lunghezza della trave viene adottata automaticamente dall'asta o dal set di aste. Disattivare la casella di controllo "Definisci lunghezza automaticamente" se si desidera specificare manualmente la lunghezza della trave.
Inoltre, è necessario inserire il numero di controventi che stabilizzano il livello della copertura.
Lamiera trapezoidale e controvento
Utilizzare il tipo di pannello di taglio "Lamiera trapezoidale e controvento" per considerare sia la lamiera trapezoidale che i controventi come pannelli di taglio.
Le seguenti informazioni sono necessarie per determinare la rigidezza del pannello a taglio:
- Nome del materiale
- Nome della lamiera trapezoidale
- Disposizione di fissaggio
- Diagonali - nome della sezione trasversale
- Pali - nome della sezione trasversale
- Lunghezza del pannello di taglio
- Lunghezza della trave
- Spaziatura delle travi
- Distanza montante
- Numero del controvento
Una descrizione dei parametri può essere trovata nelle sezioni trapezoidale lamiere trapezoidali e di controventi.
Definisci S-prov
È anche possibile specificare manualmente la rigidezza del pannello di taglio. Per questo sono necessarie le seguenti informazioni:
- Rigidezza del pannello di taglio
- Lunghezza della trave
La lunghezza della trave viene adottata automaticamente dall'asta o dal set di aste. Disattivare la casella di controllo "Definisci lunghezza automaticamente" se si desidera specificare manualmente la lunghezza della trave.
Assegnazione all'asta o al set di aste

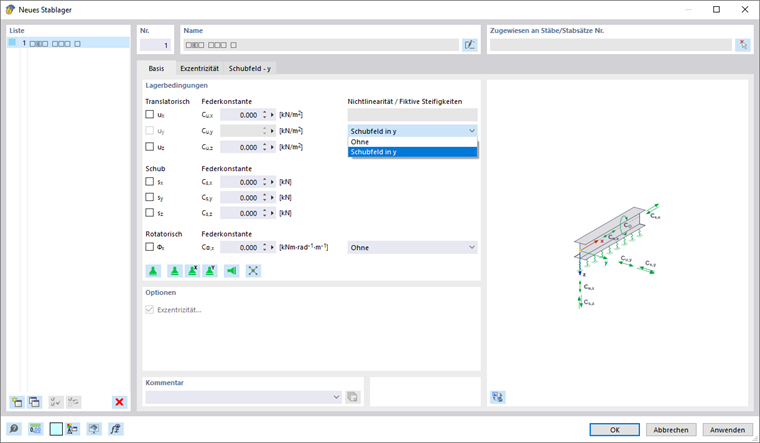

I pannelli di taglio delle aste possono essere assegnati a vincoli esterni delle aste. È possibile assegnare pannelli di taglio dell'asta a uno o più vincoli esterni delle aste utilizzando la finestra di dialogo di modifica del supporto. Per fare ciò, selezionare la rigidezza fittizia "Pannello di taglio in y" o "Pannello di taglio in z" nell'elenco "Non linearità/Rigidezze fittizie" della scheda "Principale".

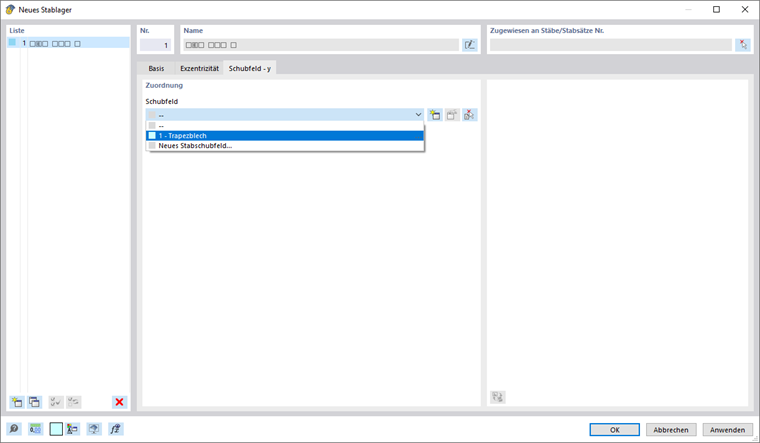

Nella scheda "Pannello di taglio - y" o "Pannello di taglio - z", è quindi possibile assegnare il pannello di taglio desiderato.

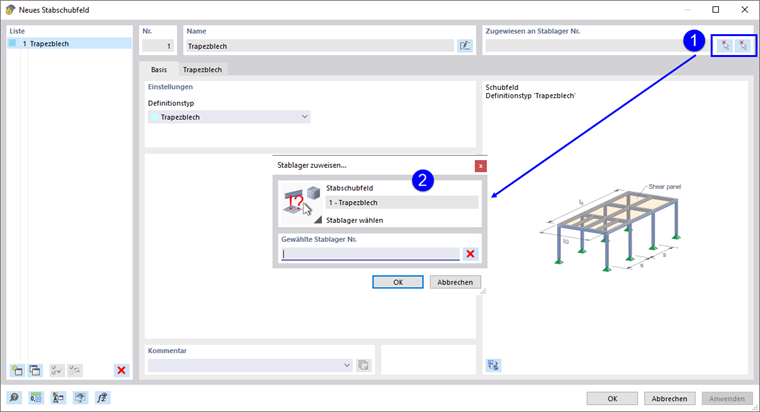

È anche possibile assegnare graficamente il pannello di taglio dell'asta a un vincolo esterno dell'asta nella finestra di dialogo di modifica di pannello di taglio dell'asta facendo clic su
per modificare. Tuttavia, il pannello di taglio deve essere già assegnato al vincolo esterno dell'asta.
I vincoli esterni delle aste con i pannelli di taglio delle aste ivi definiti vengono quindi assegnati alle aste o a i set di aste di livello superiore. Assegna il vincolo esterno dell'asta utilizzando la finestra di dialogo di modifica dell'asta o del set di aste, la selezione dalla finestra di dialogo Aste vincolate o tramite la tabella di input.
Posizione del pannello di taglio sulla sezione

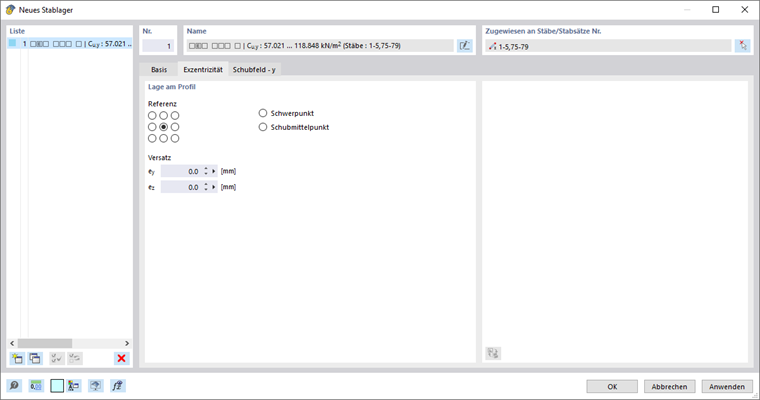

È possibile specificare la posizione del pannello di taglio sulla sezione trasversale nella scheda "Eccentricità" di " Finestra di dialogo Vincolo esterno dell'asta".
Nove caselle di controllo "Riferimento" simboleggiano posizioni distintive sulla sezione trasversale. Il punto al centro rappresenta il baricentro e gli otto punti del bordo rappresentano le intersezioni degli assi dell'asta y e z con le linee del bordo di un rettangolo che circoscrive la sezione trasversale.
Oltre alle nove caselle di controllo, è anche possibile utilizzare il centro di gravità e il centro di taglio come punto di riferimento.
È possibile definire manualmente l'"offset" nelle caselle di testo seguenti. Le distanze si riferiscono agli assi locali dell'asta y e z.
Il pannello di taglio viene posizionato utilizzando l'offset della distanza definita dal punto di riferimento selezionato nella sezione trasversale.
