Модуль упругости основания для поступательных, сдвиговых и крутильных пружин

Я хочу задать в программе RSTAB модуль жесткости основания для продольных, сдвиговых и крутильных пружин. Welche Werte muss ich definieren?

Ответ:

Полностью жесткая опора невозможна. Die Maximalwerte der Weg-, Schub- und Drehfedern werden folgendermaßen begrenzt:

продольная пружина

  • C1,x 1,0 x 108 kN/m²
  • C1,y 1,0 x 109 kN/m²
  • C1,z 1,0 x 109 kN/m²

Пружина сдвига

  • C2,x 1,0 x 108 kN
  • C2,y 1,0 x 108 kN
  • C2,z 1,0 x 108 kN

поворотная пружина

  • Cφ 1,0 x 108 kNm/rad/m

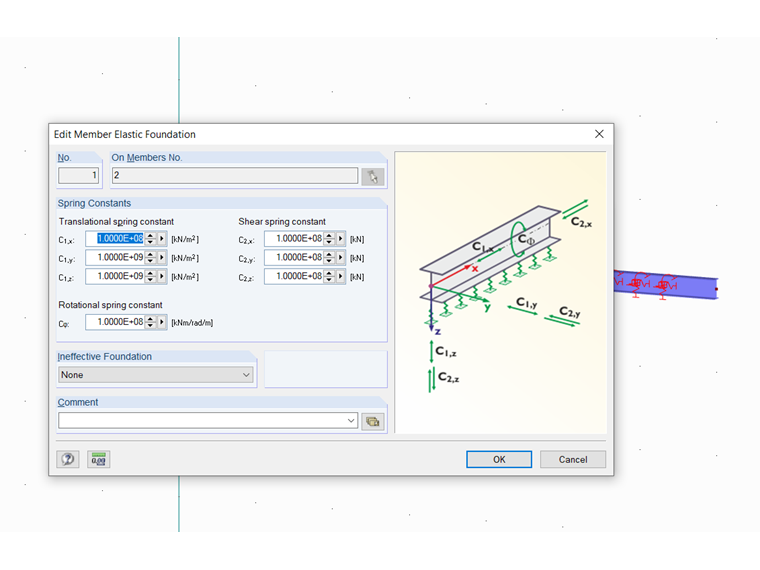

Максимальные значения упругого основания стержня
Максимальные значения упругого основания стержня
