Отображение эпюры результатов в твердом теле с помощью разреза или плоскости отсечения

Как отобразить диаграмму результатов в теле?

Ответ:

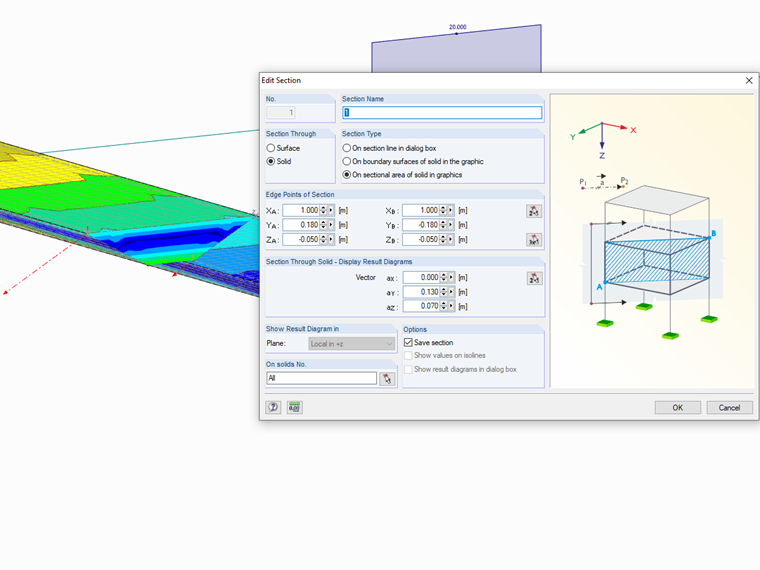

Можно задать сечение через тело. Auf diese Weise lassen sich die Verformungs- und Spannungsverläufe in der Schnittfläche darstellen.

Alternativ kann man auch mit der Funktion "Clippingebene" die Schnittfläche durch einen Volumenkörper anzeigen.

Часто задаваемые вопросы|001467
EN-US | Флаг FAQ

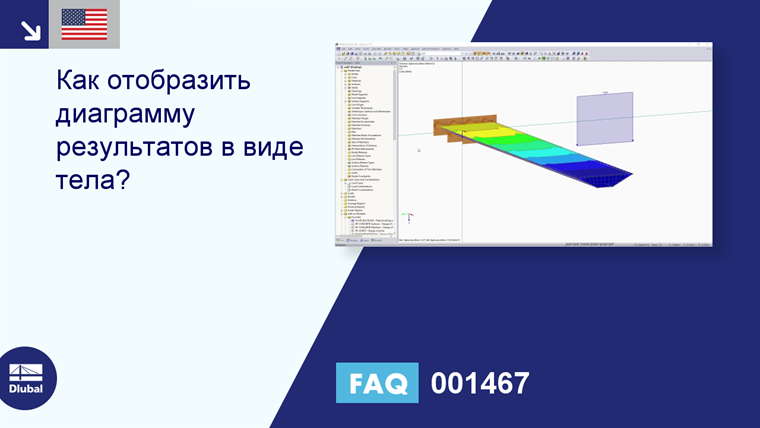

[EN] FAQ 001467 | Как отобразить диаграмму результатов в виде тела?
Разрез через твердое тело
Разрез через твердое тело
