通过剖面或裁剪平面显示实体结果图

如何实体显示结果图？

回复:

可以通过定义一个实体的截面。 Auf diese Weise lassen sich die Verformungs- und Spannungsverläufe in der Schnittfläche darstellen.

Alternativ kann man auch mit der Funktion "Clippingebene" die Schnittfläche durch einen Volumenkörper anzeigen.

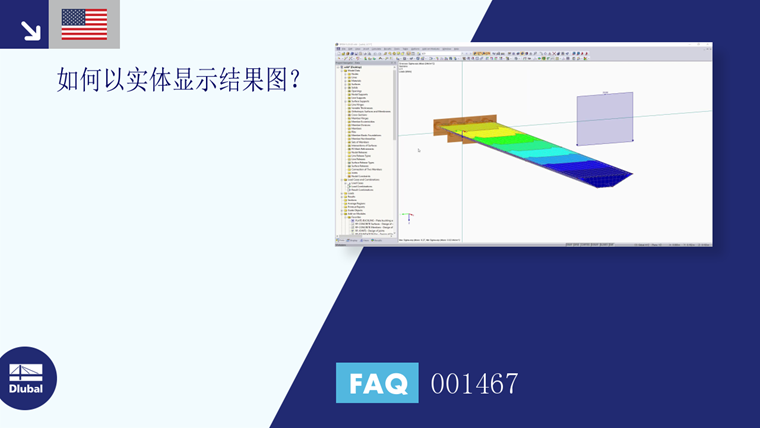

常见问题解答|001467
ZH | 国旗 常见问题和解答 (FAQ)
[ZH] 常见问题 001467 | 如何以实体显示结果图？

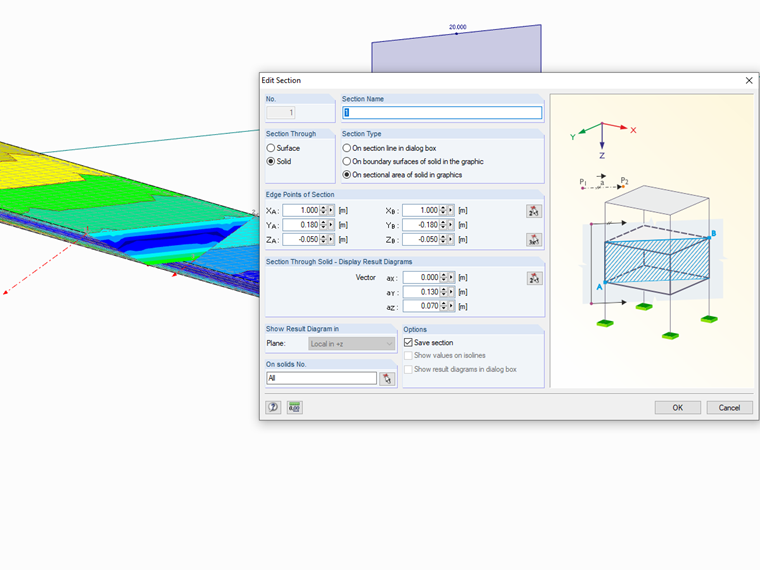

实体截面
实体截面
作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
