Análise linear e não linear para secções de betão armado com projeção da armadura
Total de itens: 4
CONCRETE | Funções
- Importação de resultados do RSTAB
- Biblioteca de materiais e secções integrada
- Com a extensão EC2 for RSTAB é possível efetuar o dimensionamento em betão armado segundo a EN 1992-1-1:2004 (Eurocódigo 2) assim como o anexo nacional português e outros:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Alemanha)
-
ÖNORM B 1992-1-1:2018-01 (Áustria)
-
NBN EN 1992-1-1 ANB:2010 para dimensionamento a temperatura normal, EN 1992-1-2 ANB:2010 para verificação de resistência ao fogo (Bélgica)
-
BDS EN 1992-1-1:2005/NA:2011 (Bulgária)
-
EN 1992-1-1 DK NA:2013 (Dinamarca)
-
NF EN 1992-1-1/NA:2016-03 (França)
-
SFS EN 1992-1-1/NA:2007-10 (Finlândia)
-
UNI EN 1992-1-1/NA:2007-07 (Itália)
-
LVS EN 1992-1-1:2005/NA:2014 (Letónia)
-
LST EN 1992-1-1:2005/NA:2011 (Lituânia)
-
MS EN 1992-1-1:2010 (Malásia)
-
NEN-EN 1992-1-1+C2:2011/NB:2016 (Países Baixos)
- NS EN 1992-1 -1:2004-NA:2008 (Noruega)
-
PN EN 1992-1-1/NA:2010 (Polónia)
-
NP EN 1992-1-1/NA:2010-02 (Portugal)
-
SR EN 1992-1-1:2004/NA:2008 (Roménia)
-
SS EN 1992-1-1/NA:2008 (Suécia)
-
SS EN 1992-1-1/NA:2008-06 (Singapura)
-
STN EN 1992-1-1/NA:2008-06 (Eslováquia)
-
SIST EN 1992-1-1:2005/A101:2006 (Eslovénia)
-
UNE EN 1992-1-1/NA:2013 (Espanha)
-
CSN EN 1992-1-1/NA:2016-05 (República Checa)
-
BS EN 1992-1-1:2004/NA:2005 (Reino Unido)
-
CPM 1992-1-1:2009 (Bielorrússia)
-
CYS EN 1992-1-1:2004/NA:2009 (Chipre)
-
- Além dos anexos nacionais acima mencionados, podem também ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
- Predefinições opcionais para o coeficiente de segurança parcial e de redução, limitação da zona de compressão, propriedades do material e recobrimento de betão
- Determinação de armadura longitudinal, de corte e de torção
- Dimensionamento de barras de secção variável
- Otimização de secções
- Representação de armadura mínima e de compressão
- Determinação de uma proposta de armadura pode ser alterada
- Verificação da limitação da abertura de fendas com aumento opcional da armadura necessária para cumprimento dos valores limite definidos da verificação da abertura de fendas
- Cálculo não-linear com consideração da secção fendilhada (para DIN 1045-1:2001, DIN 1045-1:2008, DIN V EN 1992-1-1:1992-06 e EN 1992-1-1:2004)
- Consideração de reforço de tração
- Consideração de fluência e retração
- Deformação em secções fendilhadas (estado II)
- Representação gráfica de todos os diagramas de resultados
- Verificação da proteção contra incêndio de acordo com o método simplificado (método de zonas) segundo EN 1992-1-2 para secções retangulares e circulares. Assim, também é possível a verificação da resistência ao fogo de consolas.
CONCRETE | Entradas
Depois de iniciar o programa, é definido segundo qual norma é realizado o dimensionamento. Os estados limite último e de utilização podem ser verificados através de teoria linear ou não linear. Casos de carga, combinações de carga ou combinações de resultados são depois atribuídos a diferentes tipos de cálculo. Nas seguintes tabelas de entrada são definidos os materiais e secções. Além disso, pode atribuir parâmetros à fluência e à retração. O módulo de fluência e o coeficiente de retração são dados em conformidade com a idade do betão.
A geometria de apoio é determinada por dados de projeto relevantes, como largura e tipo de apoio (apoio direto, final, monolítico ou intermédio), redistribuição de momentos assim como redução de força de corte e de momentos. CONCRETE reconhece os tipos de apoio do modelo RSTAB.
Em conclusão, aparece uma tabela composta por diversos separadores, na qual são introduzidos os dados de armadura específicos, como diâmetro, recobrimento de betão, dispensas de armadura, número de camadas, cortes de cantoneiras e tipos de ancoragem. Ao realizar a verificação da proteção contra incêndio, são definidas a classe de resistência ao fogo, os parâmetros do material relativos ao fogo assim com o lado da secção exposto ao fogo. Barras e conjuntos de barras podem ser agrupados em 'grupos de armaduras' especiais, cada um com diferentes parâmetros de dimensionamento.
Para a verificação da abertura de fendas pode ser definido o valor limite da abertura de fendas máxima. A geometria de secções variáveis pode ser determinada adicionalmente para a armadura.
CONCRETE | Dimensionamento

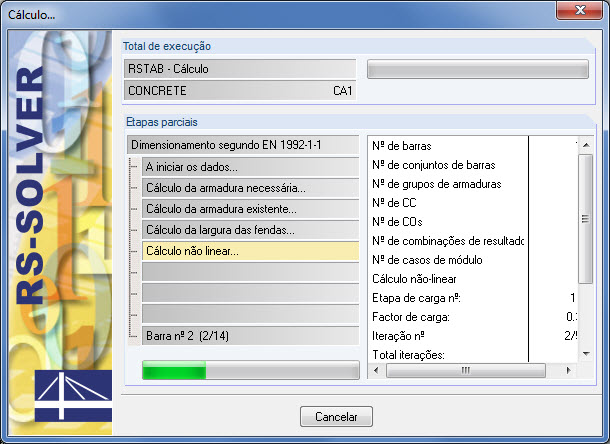

Antes de iniciar o cálculo, deve ser assegurado que os dados de entrada estão completos e corretos através de um controlo realizado pelo programa. De seguida, o CONCRETE procura os resultados dos casos de carga, grupos de carga e combinações de carga relevantes para o dimensionamento. Se estes não forem encontrados, então o RSTAB inicia o cálculo para determinar as forças internas necessárias.
Tendo em conta a norma de dimensionamento selecionada, o CONCRETE calcula as áreas de armadura longitudinais e de corte necessárias, assim como os respetivos resultados intermédios. Se a armadura longitudinal determinada pela verificação do estado limite último não for suficiente para a verificação da abertura de fendas máxima, então é possível aumentar a armadura automaticamente através do programa até ser atingido o valor limite.
A verificação de componentes estruturais com risco de estabilidade pode ser realizada por um cálculo não linear. Para tal, estão à disposição diferentes abordagens para as respetivas normas.
O dimensionamento da resistência ao fogo é realizado de acordo com o método de cálculo simplificado segundo EN 1992-1-2, 4.2. Para tal, é utilizado o método de zonas descrito no anexo B2. Além disso, no dimensionamento da resistência ao fogo, podem ser consideradas as tensões térmicas na direção longitudinal e a curvatura térmica que se forma adicionalmente das ações de fogo assimétricas.
CONCRETE | Resultados

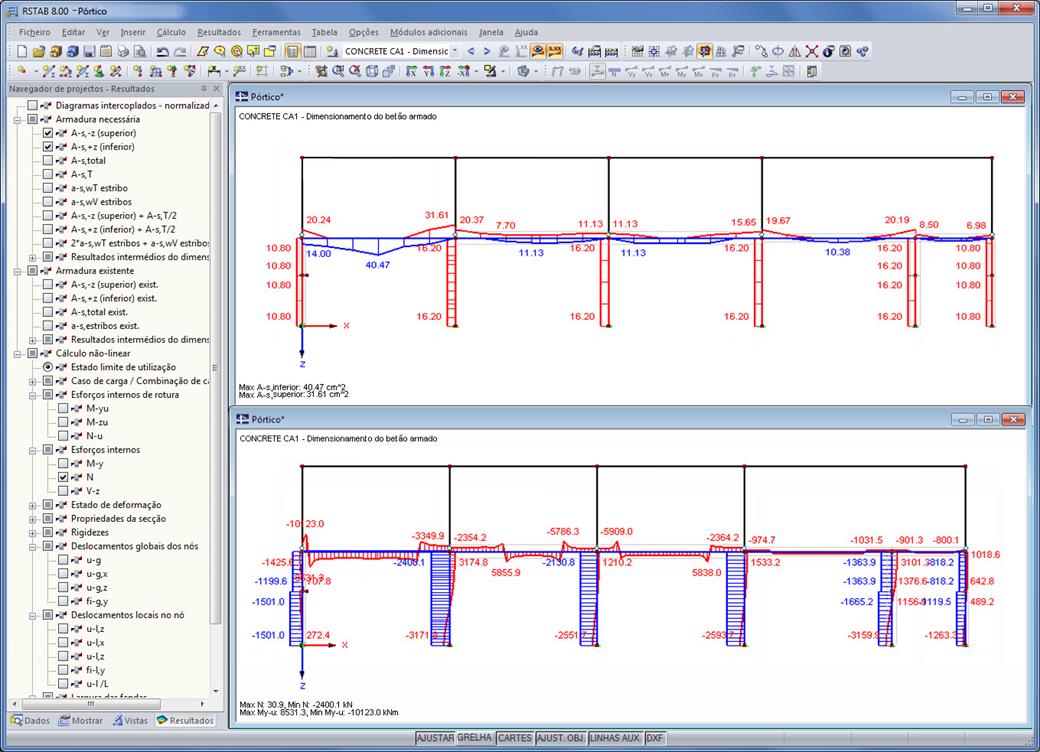

Posteriormente ao dimensionamento, o RF-CONCRETE regista a armadura necessária e os resultados da verificação ao estado limite de utilização em tabelas organizadas. Além disso, todos os valores intermédios são apresentados de forma clara. A par da tabela, as tensões e deformações são representadas graficamente na secção transversal.
Os conceitos de armadura para a armadura longitudinal e transversal, incluindo os esboços, são documentados apropriadamente. É possível editar a armadura proposta e ajustar, por exemplo, o número de varões de armadura e a ancoragem. As alterações serão atualizadas de forma automática.
A secção de betão com armadura pode ser representada e visualizada em 3D. Desta maneira, obtém-se uma possibilidade de documentação otimizada para a criação de planos de armadura inclusive listas de aços.
As verificações da limitação da largura de fendas são efetuados com a armadura selecionada para os esforços internos determinantes do estado limite de utilização. A saída de resultados inclui tensões do aço, armadura mínima, diâmetro limite, espaçamentos de armadura máximos, espaçamento de fendas máximo assim como largura de fendas.
Como resultado do cálculo não linear, obtém-se o estado limite último da secção transversal com a armadura definida (determinação elástico-linear) assim como os deslocamentos dos elementos com consideração das rigidezes em estado fendilhado.
-
