Дополнительный модуль CONCRETE к RSTAB 8

Дополнительный модуль CONCRETE к RSTAB 8

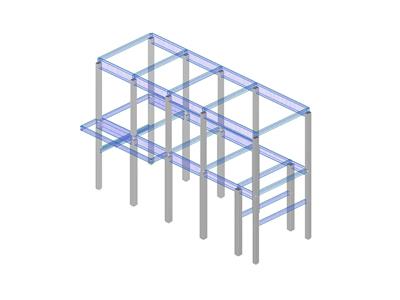

CONCRETE - это дополнительный модуль к программе RSTAB 8, предназначенный для расчёта стержневых элементов железобетонных конструкций, Он позволяет оцеенить внутренние силы, рассчитанные в RSTAB, для различных расчётных случаев. Таким образом, для каждого отдельного расчётного случая CONCRETE можно комбинировать различные стержни, загружения, сочетания нагрузок и расчётные сочетания. Таким образом, можно эффективно рассчитывать расчётные варианты, например, с различными граничными условиями или изменёнными сечениями.

Баннер | Дополнительные модули для расчёта железобетонных конструкций в RSTAB 8

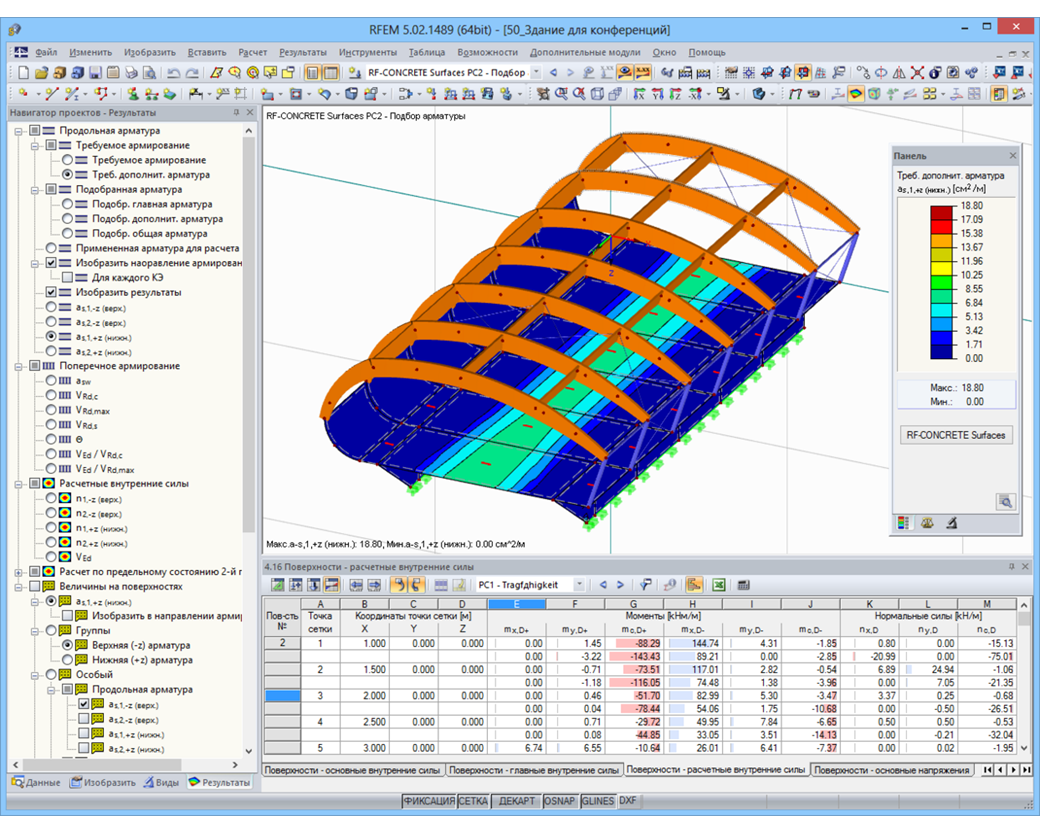

Требуемая арматура по норме Еврокод 2 в программе RFEM

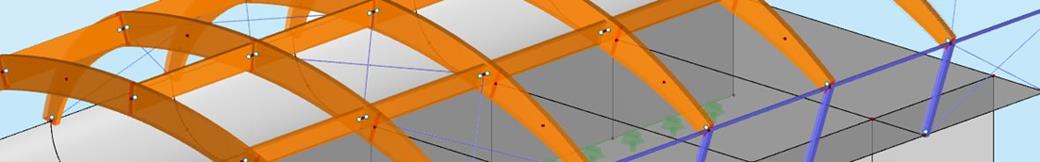

FEM-Statikprogramm RFEM | Modell einer Holz-Stahl-Stahlbeton-Halle

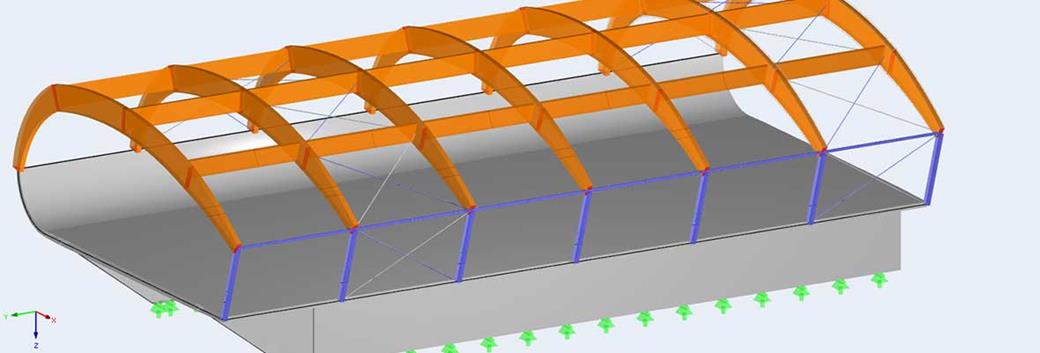

Statikprogramm RFEM - Tragwerk aus verschiedenen Materialien

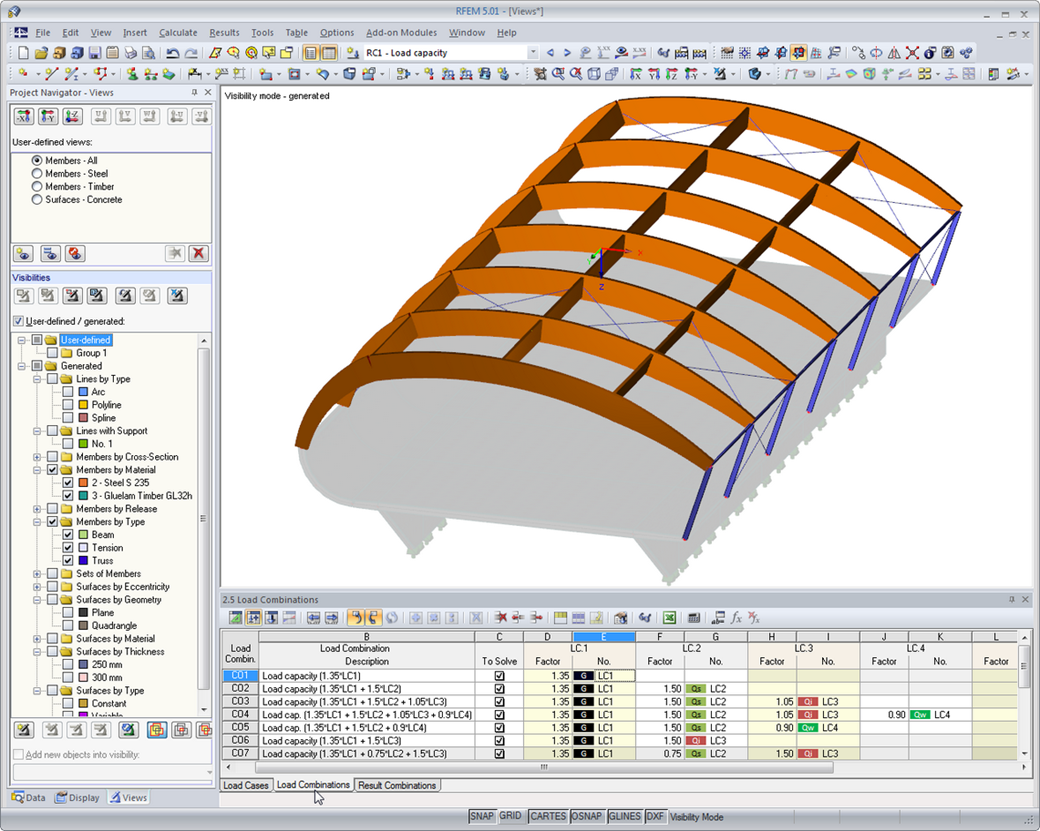

Навигатор проектов - Виды

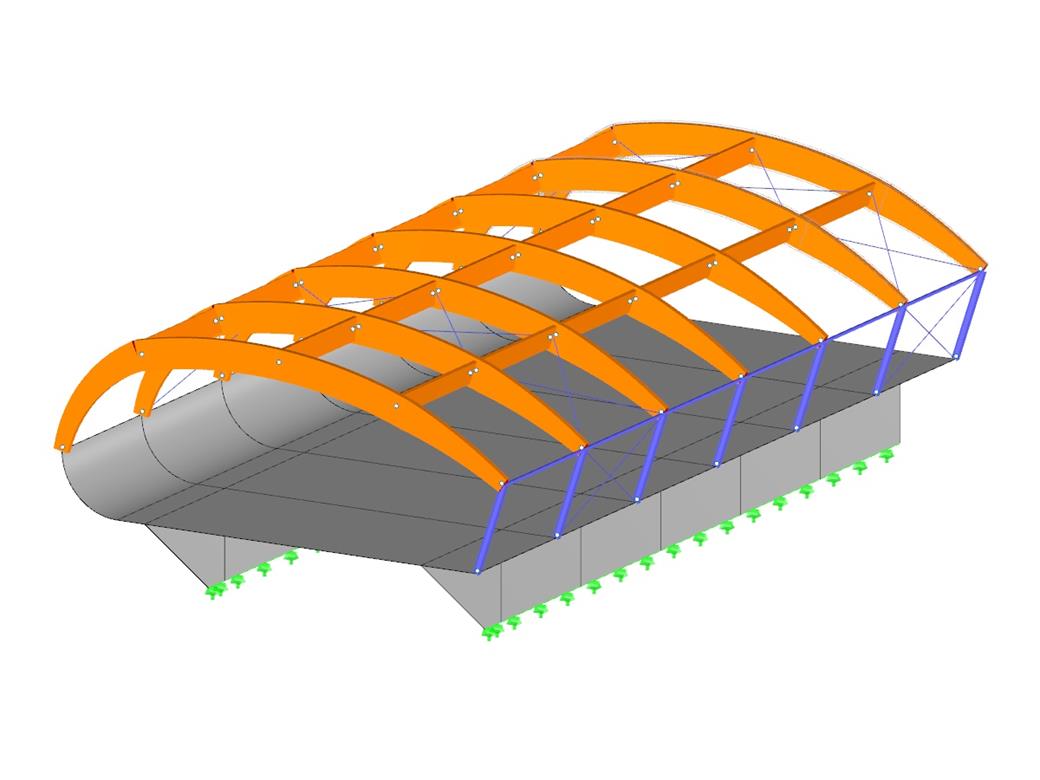

Конференц-зал

CONCRETE | Характеристики

  • Импорт результатов из программы RSTAB
  • Интегрированные базы данных материалов и сечений
  • Расширение модуля EC2 для программы RSTAB, позволяющее проводить расчет железобетонных конструкций по норме EN 1992-1-1:2004 (Еврокод 2) и следующим Национальным приложениям:
    • ДЕ | Флаг DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
    • Австрия | Флаг ÖNORM B 1992-1-1:2018-01 (Австрия)
    • Флаг Бельгии Бельгия NBN EN 1992-1-1 ANB:2010 для расчета при нормальной температуре и NBN EN 1992-1-2 ANB:2010 для расчета на огнестойкость (Бельгия)
    • Болгария | Флаг BDS EN 1992-1-1:2005/NA:2011 (Болгария)
    • Флаг Дании EN 1992-1-1 DK NA:2013 (Дания)
    • Флаг Франции NF EN 1992-1-1/NA:2016-03 (Франция)
    • Флаг Финляндии SFS EN 1992-1-1/NA:2007-10 (Финляндия)
    • Флаг Италии UNI EN 1992-1-1/NA:2007-07 (Италия)
    • Флаг Латвии LVS EN 1992-1-1:2005/NA:2014 (Латвия)
    • Флаг Литвы LST EN 1992-1-1:2005/NA:2011 (Литва)
    • Флаг Малайзии MS EN 1992-1-1:2010 (Малайзия)
    • Флаг Нидерландов NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
    • NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
    • Флаг Польши PN EN 1992-1-1/NA:2010 (Польша)
    • Флаг Португалии NP EN 1992-1-1/NA:2010-02 (Португалия)
    • Флаг Румынии SR EN 1992-1-1:2004/NA:2008 (Румыния)
    • Флаг Швеции SS EN 1992-1-1/NA:2008 (Швеция)
    • Флаг Сингапура SS EN 1992-1-1/NA:2008-06 (Сингапур)
    • Флаг Словакии STN EN 1992-1-1/NA:2008-06 (Словакия)
    • Словения Флаг SIST EN 1992-1-1:2005/A101:2006 (Словения)
    • Флаг Испании UNE EN 1992-1-1/NA:2013 (Испания)
    • CS | Флаг CSN EN 1992-1-1/NA:2016-05 (Чехия)
    • EN-GB | Флаг BS EN 1992-1-1:2004/NA:2005 (Великобритания)
    • Флаг Беларуси CPM 1992-1-1:2009 ( Беларусь )
    • Флаг Кипра CYS EN 1992-1-1:2004/NA:2009 (Кипр)
  • В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
  • Дополнительные предварительно установленные значения для частичных коэффициентов надежности, понижающих коэффициентов, ограничений высоты сжатой зоны, а также характеристик материалов и защитного слоя бетона
  • Определение продольной и поперечной арматуры, а также арматуры, воспринимающей кручение
  • Расчет стержней с вутами
  • Оптимизация сечений
  • Отображение минимальной и сжатой арматуры
  • Определение редактируемого подбора арматуры
  • Расчет ширины раскрытия трещин с возможностью увеличения требуемой арматуры, позволяющий сохранить заданные предельные значения
  • Нелинейный расчет, при котором учитываются сечения с трещинами (для EN 1992-1-1:2004 и DIN 1045-1:2008)
  • Учет усиления при растяжении
  • Учет ползучести и усадки
  • Деформации в трещинах (состояние II)
  • Графическое отображение всех эпюр результатов
  • Расчет на огнестойкость в соответствии с упрощенным методом (метод зон) по норме EN 1992-1-2 для прямоугольных и круглых сечений, благодаря которому можно затем выполнять также расчет огнестойкости консолей.
Параметры армирования для колонн

БЕТОН | Ввод данных

После входа в программу, необходимо задать норматив и метод, по которым будет выполнен расчет. Предельные состояния по несущей способности и пригодности к эксплуатации можно рассчитать по линейному и нелинейному методу расчета. Загружения, сочетания нагрузок или расчетные сочетания присваиваются разным типам расчета. В других окнах вы можете задать данные по материалам и сечениям. Далее можно задать параметры ползучести и усадки. Коэффициенты ползучести и усадки задаются автоматически, в зависимости от возраста бетона.

Геометрия опор задается данными, связанными с расчетом, такими как ширина и тип опоры (прямая, монолитная, концевая или промежуточная опора), перераспределение моментов, а также редукция поперечных сил и моментов. CONCRETE автоматически распознает типы опор из модели RSTAB.

Окно, состоящее из нескольких вкладок, позволяет задать особые данные по арматуре, такие как ее диаметры, защитный слой бетона и тип ограничений, количество слоев, разрезов хомутов и тип анкеровки. При выполнении расчета на огнестойкость необходимо задать класс огнестойкости, пожарные характеристики материалов, а также стороны сечений, которые подвержены воздействию огня. Стержни и блоки стержней могут быть сведены в специальные 'группы армирования' с различными расчетными параметрами.

Вы можете изменить предельное значение максимальной ширины трещин при выполнении расчета на раскрытие трещин. Геометрия вутов может быть задана дополнительно для армирования.

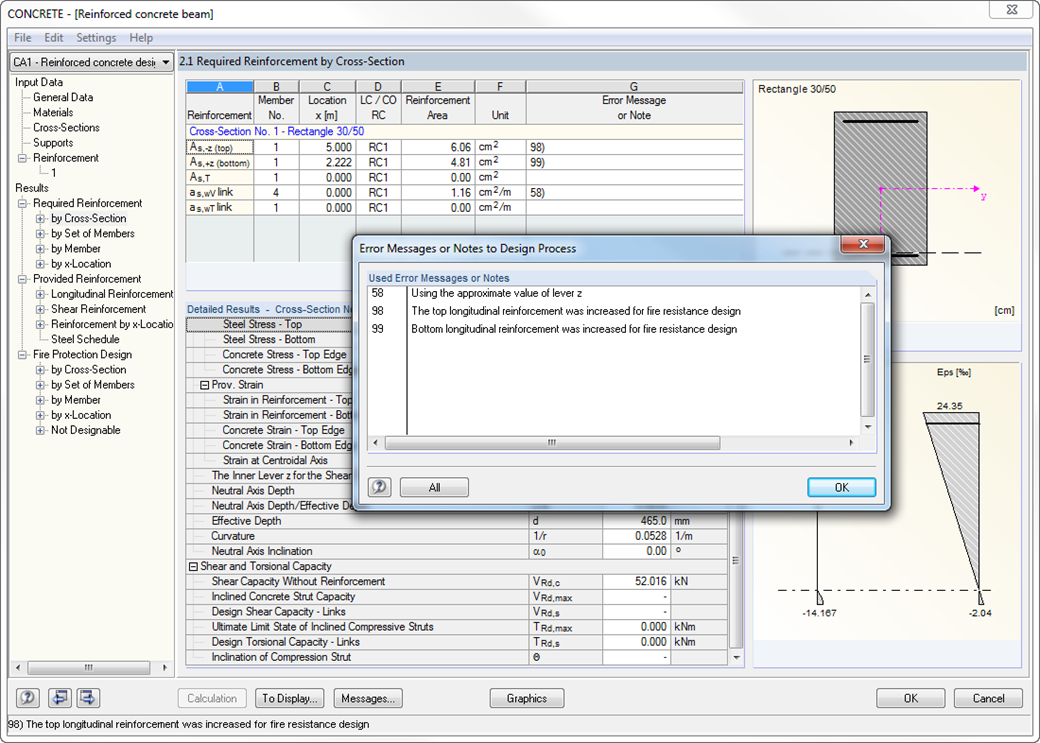

сообщения об ошибках

БЕТОН | Расчёт

Перед началом расчета необходимо проверить исходные данные, использующие функции программы. Затем дополнительный модуль CONCRETE выполняет поиск результатов по соответствующим загружениям, сочетаниям нагрузок и расчетным сочетаниям. Если программа не может их найти, RSTAB запускает выполнение расчета для определения требуемых внутренних сил.

С учетом выбранного для расчета норматива, CONCRETE вычисляет необходимые площади армирования продольной и поперечной арматурой, а также соответствующие промежуточные результаты. Если продольная арматура, определенная при расчете по предельному состоянию по несущей способности, недостаточна для расчета на раскрытие трещин, то арматуру можно увеличивать автоматически, пока не будет достигнуто заданное предельное значение.

Проектирование конструктивных элементов, которые несут риск потери устойчивости, можно выполнить с помощью нелинейного расчета. В зависимости от соответствующего стандарта, доступны различные подходы.

Расчет на огнестойкость осуществляется по упрощенному методу расчета, описанному в EN 1992-1-2, 4.2. CONCRETE использует метод зон, упомянутый в приложении В2. Кроме того, вы можете учесть тепловую деформацию в продольном направлении и тепловое искривление, дополнительно возникающее в результате несимметричного воздействия огня.

Отображение результатов

БЕТОН | Результаты

После выполнения расчета, изобразятся в модуле наглядные таблицы требуемой арматуры и результатов расчета предельного состояния по пригодности к эксплуатации. Хорошо понятным способом отобразятся и все промежуточные значения. Кроме таблиц, изобразятся также актуальные напряжения и деформации, которые будут представлены в графическом виде.

Подбор продольной и поперечной арматуры, включая эскизы, документируeтся в соответствии с текущей практикой. Армирование можно затем легко редактировать и настроить, например, требуемое количество стержней или анкеровку. Все изменения обновляются автоматически.

Каждое бетонное сечение включительно его арматуры можно визуализировать в 3D рендеринге. Таким образом, программа предоставит пользователю оптимальную функцию документирования для создания арматурных чертежей, включая спецификацию стали.

Расчет ширины раскрытия трещин выполняется с выбранной арматурой внутренних сил в предельном состоянии по пригодности к эксплуатации. Итоговые результаты включают в себя значения для напряжения стали, минимального армирования, предельных диаметров и максимального шага арматурных стержней, а также расстояния между трещинами и значения максимальной ширины раскрытия трещин.

В качестве результатов нелинейного расчета затем предоставляются предельные состояния по прочности для сечений с определенной арматурой (определяется линейно-упругим методом), а также полезные прогибы стержней, учитывающие жесткость при образовании трещин.
