Module additionnel CONCRETE pour RSTAB 8

Module additionnel CONCRETE pour RSTAB 8

CONCRETE est un module additionnel de vérification d'éléments de barre en béton armé pour RSTAB 8. Il vous permet d'évaluer les efforts internes de RSTAB dans différents cas de calcul. Ainsi, vous pouvez combiner des barres, des cas de charge, des combinaisons de charges et des combinaisons de résultats pour un processus de calcul dans chaque cas CONCRETE. Vous pouvez ainsi calculer efficacement des variantes de calcul avec différentes conditions aux limites ou des sections modifiées, par exemple.

Banner | Modules additionnels pour les structures en béton armé dans RSTAB 8

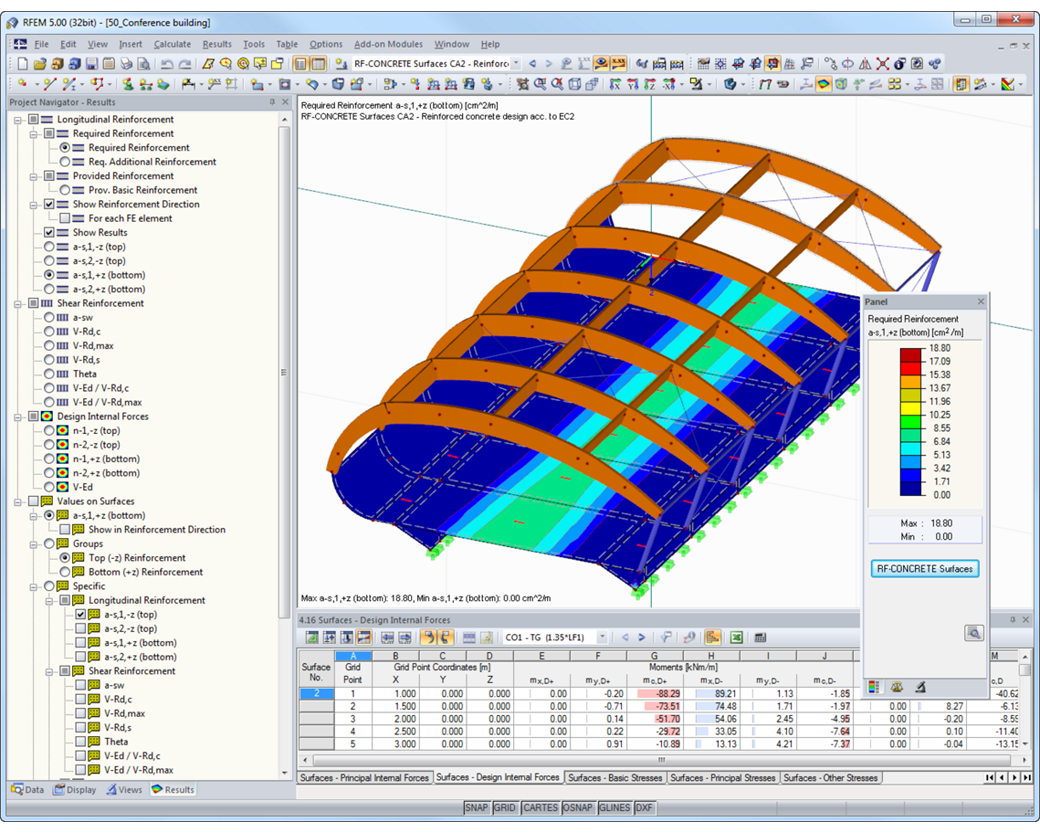

Armatures requises selon l'Eurocode 2 dans RFEM

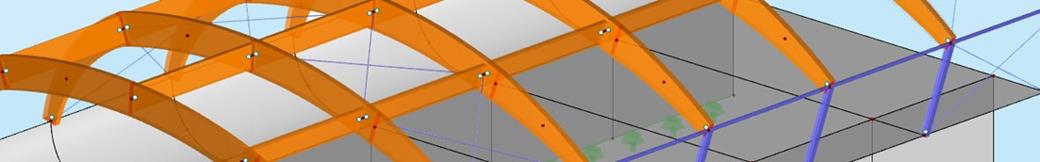

FEM-Statikprogramm RFEM | Modell einer Holz-Stahl-Stahlbeton-Halle

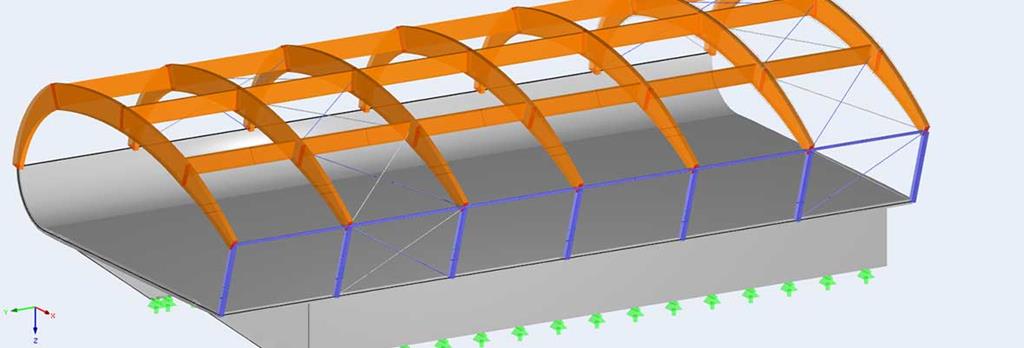

Statikprogramm RFEM - Tragwerk aus verschiedenen Materialien
Navigateur de projet - Vues

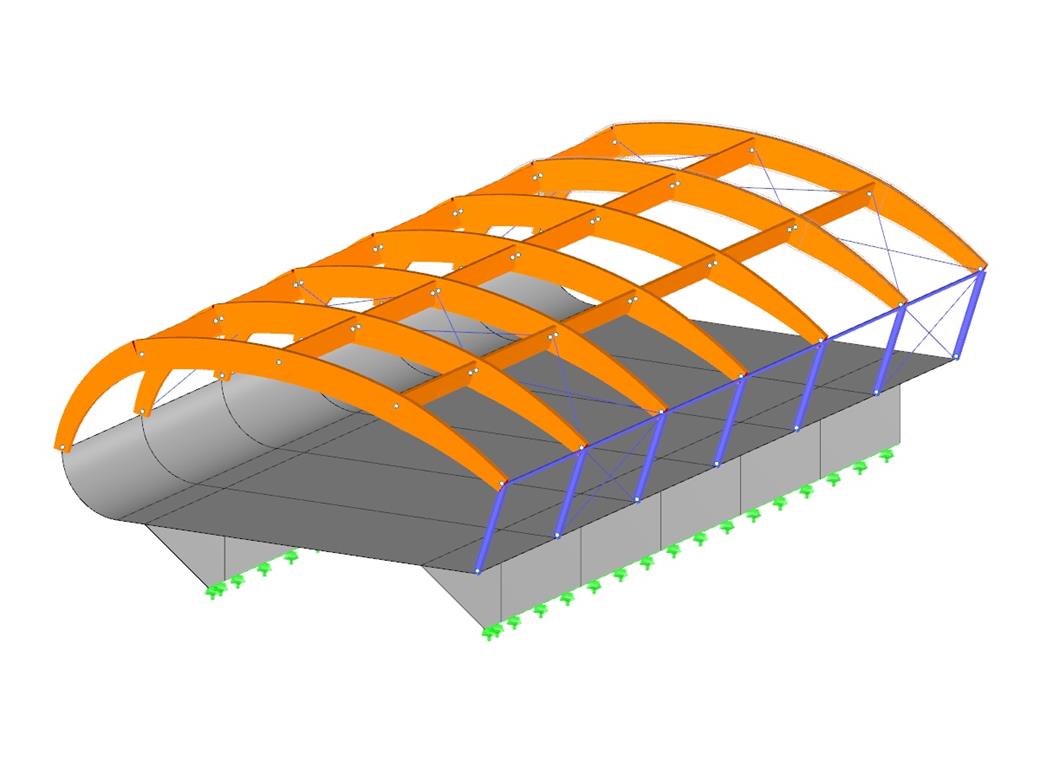

Conférence

CONCRETE | Fonctionnalités

  • Importation des résultats de RSTAB
  • Bibliothèque intégrée de matériaux et de sections
  • L'extension de module EC2 pour RSTAB permet la vérification du béton armé selon l'EN 1992-1-1 (Eurocode 2) et les Annexes nationales suivantes :
    • DK | Drapeau DIN EN 1992-1-1/NA/A1:2015-12 (Allemagne)
    • Autriche | Drapeau ÖNORM B 1992-1-1:2018-01 (Autriche)
    • Drapeau Belgique NBN EN 1992-1-1 ANB:2010 pour les essais à température normale et EN 1992-1-2 ANB:2010 pour la vérification de la résistance au feu (Belgique)
    • Bulgarie | Drapeau BDS EN 1992-1-1:2005/NA:2011 (Bulgarie)
    • Drapeau Danemark EN 1992-1-1 DK NA: 2013 (Danemark)
    • Drapeau de la France NF EN 1992-1-1/NA: 2016-03 (France)
    • Drapeau de la Finlande SFS EN 1992-1-1/NA: 2007-10 (Finlande)
    • Drapeau de l'Italie UNI EN 1992-1-1/NA:2007-07 (Italie)
    • Drapeau Lettonie LVS EN 1992-1-1:2005/NA:2014 (Lettonie)
    • Drapeau Lituanie LST EN 1992-1-1:2005/NA:2011 (Lituanie)
    • Drapeau de la Malaisie MS EN 1992-1-1:2010 (Malaisie)
    • Drapeau des Pays-Bas NEN-EN 1992-1-1+C2:2011/NB:2016 (Pays-Bas)
    • NS EN 1992-1 -1:2004-NA:2008 (Norvège)
    • Drapeau Pologne PN EN 1992-1-1/NA:2010 (Pologne)
    • Drapeau Portugal NP EN 1992-1-1/NA:2010-02 (Portugal)
    • Drapeau de la Roumanie SR EN 1992-1-1:2004/NA:2008 (Roumanie)
    • Drapeau de la Suède SS EN 1992-1-1/NA:2008 (Suède)
    • Drapeau de Singapour SS EN 1992-1-1/NA:2008-06 (Singapour)
    • Drapeau Slovaquie STN EN 1992-1-1/NA:2008-06 (Slovaquie)
    • Drapeau de la Slovénie SIST EN 1992-1-1:2005/A101:2006 (Slovénie)
    • Drapeau de l'Espagne UNE EN 1992-1-1/NA:2013 (Espagne)
    • CS | Drapeau CSN EN 1992-1-1/NA:2016-05 (République tchèque)
    • FR-FR | Drapeau BS EN 1992-1-1:2004/NA:2005 (Royaume-Uni)
    • Drapeau de la Biélorussie TKP 1992-1-1:2009 (Biélorussie)
    • Drapeau de Chypre CYS EN 1992-1-1:2004/NA:2009 (Chypre)
  • Outre les Annexes nationales (AN) ci-dessus, vous pouvez également définir vous-même une annexe à l'aide de valeurs limites et de paramètres personnalisés.
  • Sélection possible des préréglages pour les facteurs partiels de sécurité et les facteurs de réduction, les limites de la zone de pression, les propriétés du matériau et de la couche de béton
  • Détermination des armatures longitudinales, de cisaillement et de torsion
  • Vérification des barres à section variable
  • Optimisation des sections
  • Représentation des armatures minimales et de compression
  • Détermination d'une proposition d'armature modifiable
  • Vérification des limites d'ouverture des fissures avec augmentation optionnelle de l'armature requise afin de respecter les valeurs limites définies pour la maîtrise de la fissuration
  • Calcul non linéaire avec prise en compte des sections fissurées (pour l'EN 1992-1-1:2004 et la DIN 1045-1:2008)
  • Considération de la participation du béton tendu
  • Considération du fluage et du retrait
  • Déformations des sections fissurées (état II)
  • Représentation graphique de tous les diagrammes de résultat
  • Vérification de la résistance au feu selon la méthode simplifiée (méthode par zone) de l'EN 1992-1-2 pour les sections rectangulaires et circulaires La vérification de la résistance au feu des supports est donc également possible

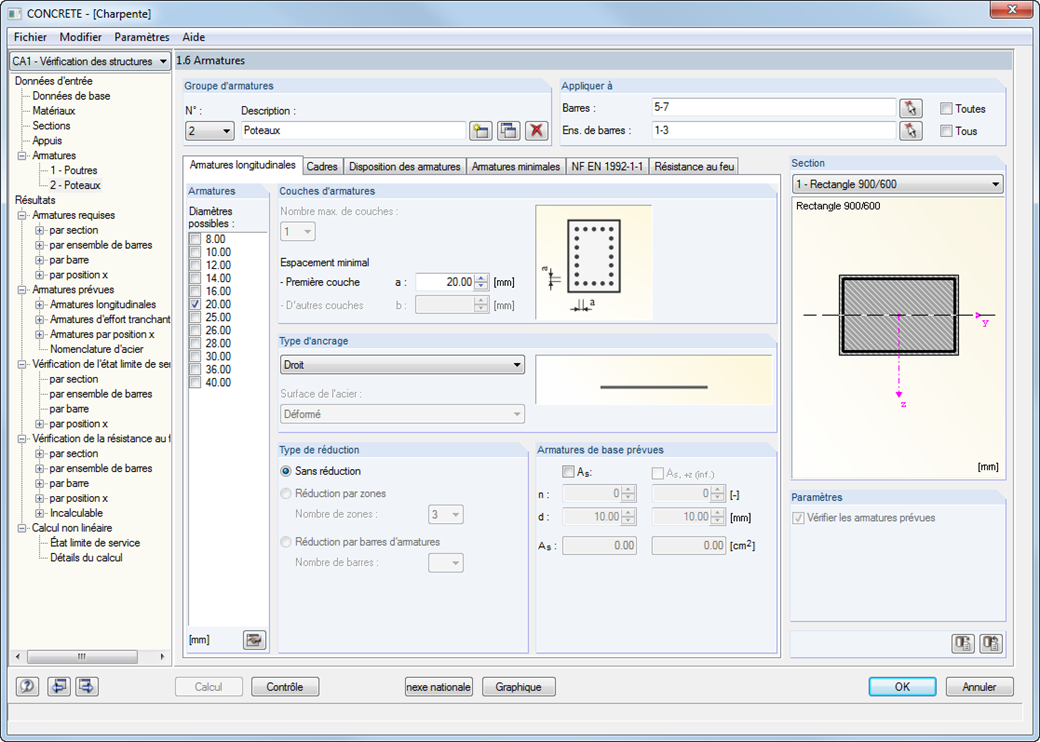

Paramètres d'armatures pour les poteaux

CONCRETE (version anglaise) | Données d'entrée

Après avoir ouvert le programme, vous définissez la norme et la méthode suivant lesquelles vous souhaitez exécuter la vérification. Les états limites ultimes et de service peuvent être vérifiés selon les méthodes de calcul linéaire ou non-linéaire. Les cas de charge, les combinaisons de charge ou de résultats sont ensuite assignés à différents types de calcul. Dans certains tableaux d'entrée disponibles, les matériaux et les sections peuvent être définis. De plus, vous pouvez définir les paramètres de fluage et de retrait. Le coefficient de fluage et l'épaisseur de retrait sont indiqués en fonction de l'âge du béton.

La géométrie des appuis est déterminée par les données de calcul correspondantes comme largeurs et types d'appui (directe, monolithique, appui intermédiaire ou de rive) et la redistribution de moment ainsi que la réduction de l'effort tranchant et des moments. CONCRETE reconnait automatiquement les types d'appui du modèle de RSTAB.

Dans le tableau à plusieurs onglets, les propriétés spécifiques d'armatures comme diamètre, enrobage de béton et type de réduction, nombre de couches, coupes de cadres et type d'ancrage. Lors de la vérification de la protection incendie, vous devez définir la classe de résistance au feu, les propriétés spécifiques au feu de matériaux ainsi que le côté de la section exposé au feu. Les barres et les ensembles de barres peuvent respectivement être regroupés dans des 'groupes d'armatures' spéciaux avec différents paramètres de calcul.

Pour les vérifications des ouvertures de fissure, vous pouvez définir la valeur limite de l'ouverture maximale des fissures. La géométrie des voûtes est aussi prise en compte dans la pose ou dispositions des armatures.

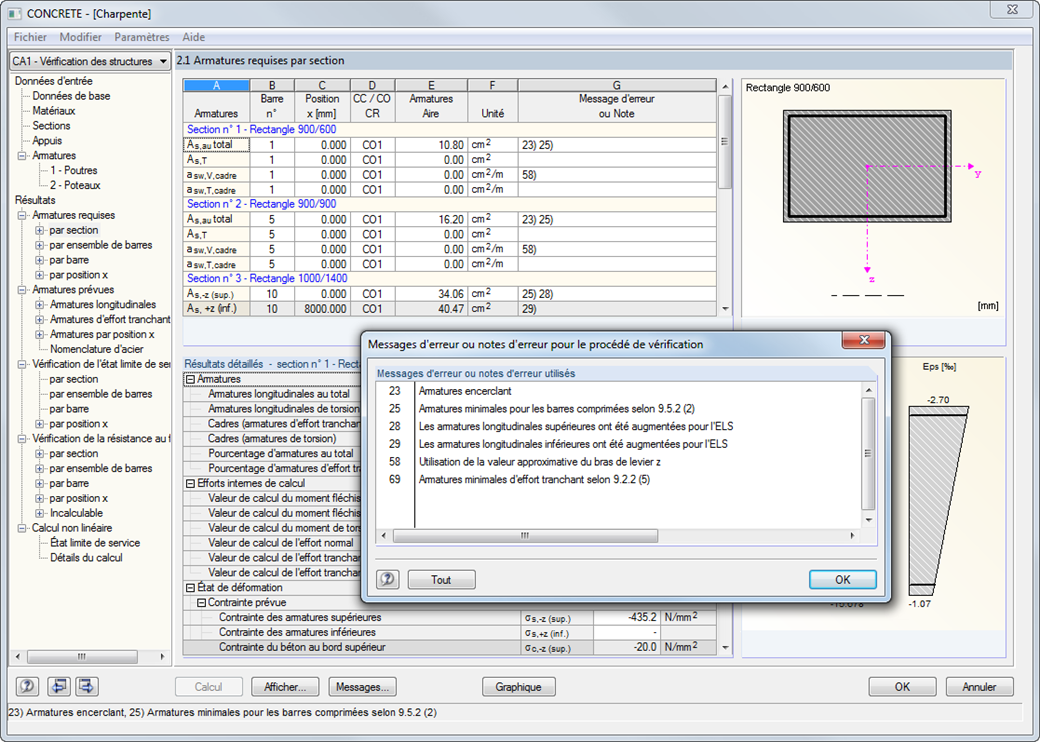

messages d'erreur

CONCRETE (version anglaise) | Calculer

Avant le démarrage du calcul, vous devez contrôler les données d'entrée à l'aide de la fonction du programme. Le module additionnel CONCRETE cherche ensuite les résultats des cas de charge, des combinaisons de charges et des combinaisons de résultats pertinents. S'ils ne sont pas disponibles, RSTAB lance le calcul pour déterminer les efforts internes requis.

Selon la norme de calcul sélectionnée, les aires d'armature requises des armatures longitudinales et d'effort tranchant ainsi que les résultats intermédiaires correspondants sont calculés. Si l’armature longitudinale déterminée par la vérification à l’ELU n’est pas suffisante pour le calcul de l’ouverture de fissure maximum, vous pouvez augmenter l’armature automatiquement jusqu’à ce que la valeur limite définie soit atteinte.

La vérification des composants structuraux potentiellement instables est possible à l'aide d'un calcul non linéaire. Selon la norme correspondante, différentes approches sont possibles.

La vérification de la résistance au feu est effectuée selon une méthode de calcul simplifiée conformément à EN 1992-1-2, 4.2. Le module utilise la méthode par zones mentionnée dans l'Annexe B2. De plus, vous pouvez considérer les déformations thermiques dans la direction longitudinale et la contre-flèche thermique résultant des effets asymétriques du feu.

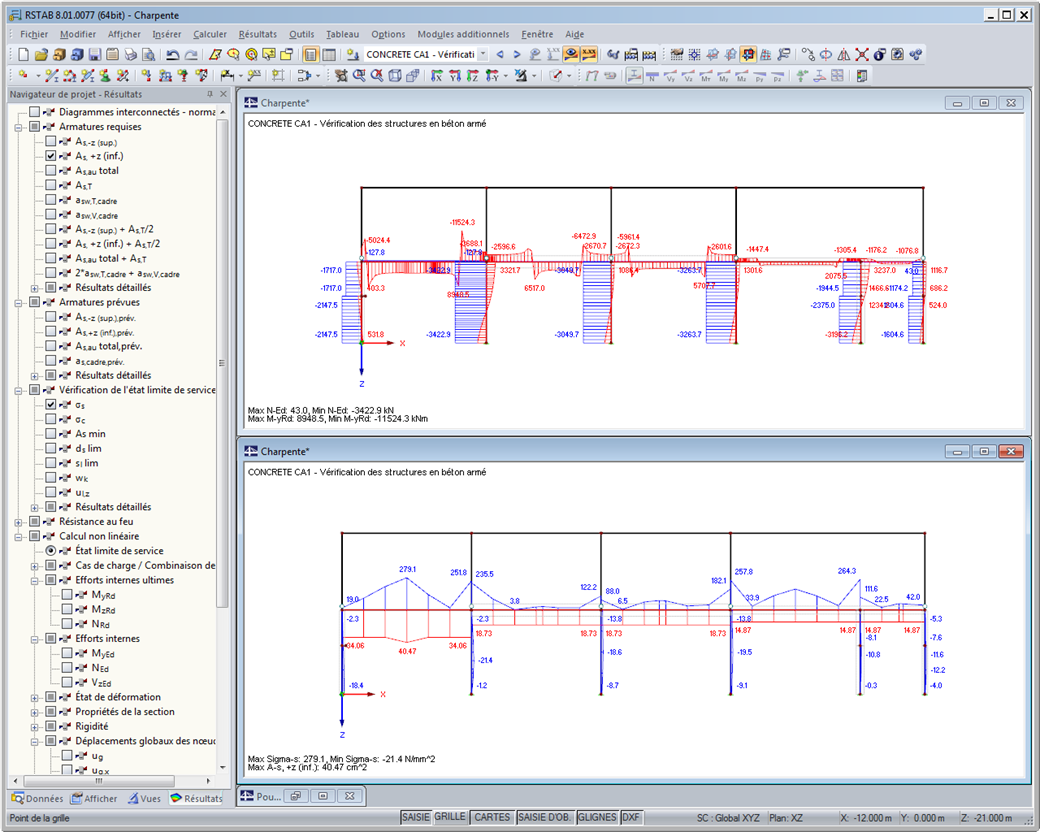

Affichage de résultats

CONCRETE | Résultats

L'armature requise se trouve dans les tableaux de sortie avec des graphiques illustratifs et des résultats détaillés une fois le calcul terminé. Toutes les valeurs intermédiaires y sont incluses de manière explicites. Outre ces tableaux, les contraintes et déformations actuelles de la section sont affichées graphiquement.

Les propositions d'armatures longitudinales et de cisaillement sont documentées de manière pratique avec le croquis. Il est possible de modifier l'armature proposée en changeant par exemple le nombre de barres et l'ancrage. Les modifications sont mises à jour automatiquement.

La section en béton armé peut être clairement visualisée grâce au rendu 3D. Le programme met ainsi à votre disposition une documentation optimale pour la création des plans d'armatures avec nomenclature d'acier.

Les vérifications de l'ouverture des fissures sont effectuées avec l'armature sélectionnée pour les efforts internes déterminants à l'ELS. Les résultats contiennent les contraintes de l'acier, l'armature minimale, le diamètre limite, les espacements maximaux entre les armatures, les espacements entre les fissures et les largeurs maximales des fissures.

Le calcul non-linéaire permet d'obtenir les états limites ultimes de la section avec armature (déterminée de manière linéaire-élastique) ou paramétrée et les flèches du composant structural en considérant les rigidités à l'état fissuré.

Boutique en ligne

Sélectionnez des programmes et obtenez les tarifs immédiatement !

Accéder à la boutique en ligne

Calculez votre prix

900,00 USD
+0,00 USD

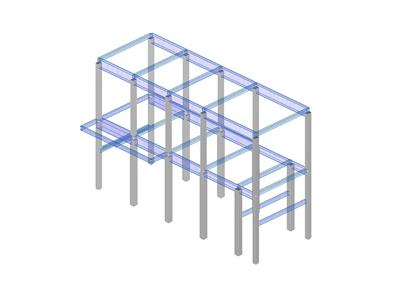

BETON
