Módulo adicional para o RFEM 5
RF-FOUNDATION Pro

O módulo adicional RF-FOUNDATION Pro é uma ferramenta para o dimensionamento de sapatas, fundações de encaixe e ensoleiramentos segundo o Eurocódigo 2 (EC 2). Das Modul, kompatibel mit dem Programm RFEM 5, bietet Funktionen zur Berechnung und Bemessung von Fundamenten, einschließlich der Berücksichtigung von Lastfällen und geotechnischen Nachweisen. Es ermöglicht Ihnen auch die automatische Ermittlung eines Bewehrungsvorschlags und bietet detaillierte Bewehrungspläne sowie 3D-Renderings der Fundamentkonstruktionen.

Dimensionamento de sapatas, fundações de encaixe e ensoleiramentos

Total de itens: 4

RF-/FOUNDATION Pro | Funções

Tipos de fundação disponíveis:Laje de fundação pura (opcionalmente sem armadura)
- fundação de encaixe com parte interior lisa
- Fundação de encaixe com parte interior dentada
- Ensoleiramento com parte interior do encaixe lisa
- Ensoleiramento com parte interior do encaixe dentada
Dimensionamento de acordo com EN 1992-1-1 e EN 1997-1
Estão disponíveis os seguintes anexos nacionais (AN) para o Eurocódigo 2 e o Eurocódigo 7:
- DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-01 | DIN EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-01
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
- CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
- BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004

Além dos anexos nacionais acima mencionados, podem também ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.

Cálculo automático do carregamento determinante dos casos de carga
Possibilidade de especificar forças de apoio adicionais
Determinação de uma proposta de armadura para a armadura superior e inferior tendo em conta a combinação mais favorável da malhasol e dos varões
Ajuste individual da proposta de armadura existente
Resultados da armadura de fundação em planos de armadura detalhados
Resultados apresentados em tabelas e gráficos
Representação visual da fundação, dos pilares e da armadura em representações 3D

Pressão do solo permitida para o caso normal de solos não coesivos

RF-/FOUNDATION Pro | Entradas

As fundações são atribuídas graficamente através da seleção dos apoios com a função [Selecionar] na interface gráfica do utilizador do RFEM/RSTAB e definindo os casos de carga revelantes a ser determinados. Todos os outros detalhes da fundação podem ser definidos fácil e rapidamente em janelas de entrada ergonómicas.

Além de todas as forças de apoio do RFEM/RSTAB, é possível especificar outas cargas para serem consideradas para a disposição das fundações. Essas cargas são as seguintes:

Carga de superfície permanente devido a recobrimento da terra
Carga de superfície negativa, por exemplo, devido ao tráfego
Nível da água de subsolo para considerar a impulsão
Cargas concentradas em qualquer posição na laje de fundação
Cargas em linha com qualquer tipo de distribuição sobre a laje de fundação

RF-/FOUNDATION Pro | Dimensionamento

É possível efetuar as seguintes verificações:

Estado limite de equilíbrio
Estado limite de levantamento
Rotura do solo (pressão de contacto do solo)
Segurança para cargas com grandes excentricidades
Torção da fundação e limitação da abertura da junta
Verificação ao deslizamento
Cálculo de assentamento
Segurança à rotura por flexão de laje e encaixe
Verificação ao punçoamento

As dimensões da fundação e do encaixe podem ser definidas pelo utilizador ou de forma automática no módulo. Além disso, é possível alterar a armadura determinada manualmente. Neste caso, o dimensionamento é atualizado automaticamente.

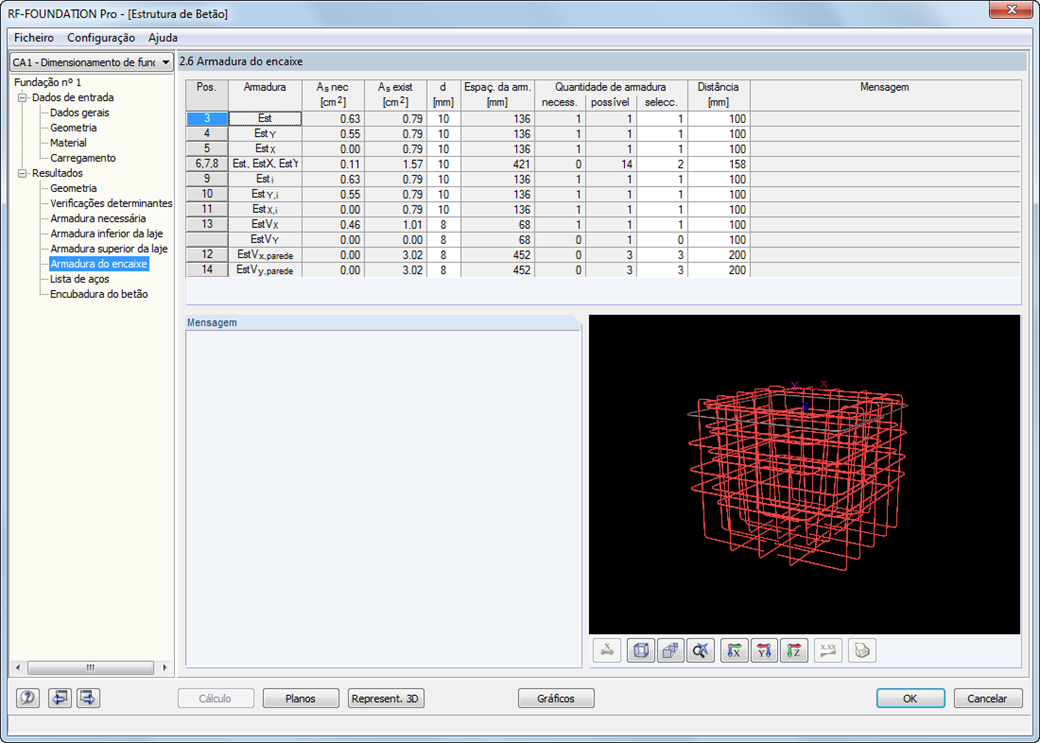

RF-/FOUNDATION Pro | Resultados

O programa cria uma proposta de armadura para a armadura superior e inferior, procurando, automaticamente, a combinação mais favorável da armadura com o malhasol e os varões adicionados. Se necessário, os varões da armadura serão distribuídos ao longo de duas áreas da armadura através de redução. Esta proposta da armadura pode ser alterada individualmente:

Aplicação de outro tipo de malhasol
Controlo individual do diâmetro e espaçamento dos varões adicionados
Seleção livre da largura para as áreas da armadura
Dispensa individual das armaduras

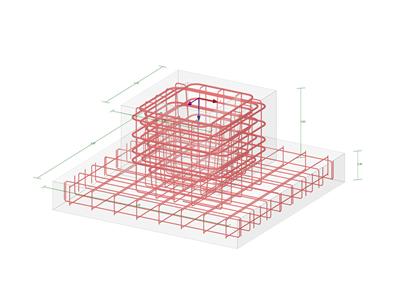

O utilizador pode visualizar a fundação modelada numa representação de excelente qualidade. O programa apresenta uma proposta de solução para a disposição da armadura do encaixe na representação, assim como em até sete diferentes desenhos de armadura, preparados para serem utilizados em obra. Além disso, é possível alterar o número, a posição, o diâmetro e o espaçamento dos varões utilizados. Pode ainda ser determinada a forma dos estribos aplicados.

As dimensões das fundações de encaixe e do ensoleiramento podem ser determinadas pelo módulo adicional ou pelo utilizador. Os resultados para quantidade e qualidade são exibidos numa janela estruturada de forma clara para cada verificação realizada, incluindo todos os resultados intermédios. Os resultados estão também no relatório de impressão que está reduzido à informação básica representando uma análise estrutural preparada para os engenheiros de obra.
