Přídavný modul pro RFEM 5
RF-FOUNDATION Pro

Přídavný modul RF‑FOUNDATION Pro je nástroj pro posouzení jednoduchých, kalichových a blokových základů podle Eurokódu 2 (EC 2). Modul, který je kompatibilní s programem RFEM 5, nabízí funkce pro výpočet a posouzení základů, včetně zohlednění zatěžovacích stavů a geotechnických posouzení. Umožňuje vám také automaticky stanovit koncepci výztuže a poskytuje podrobné výkresy výztuže a 3D renderování základových konstrukcí.

Posouzení jednoduchých, kalichových a blokových základů

Celkový počet: 4

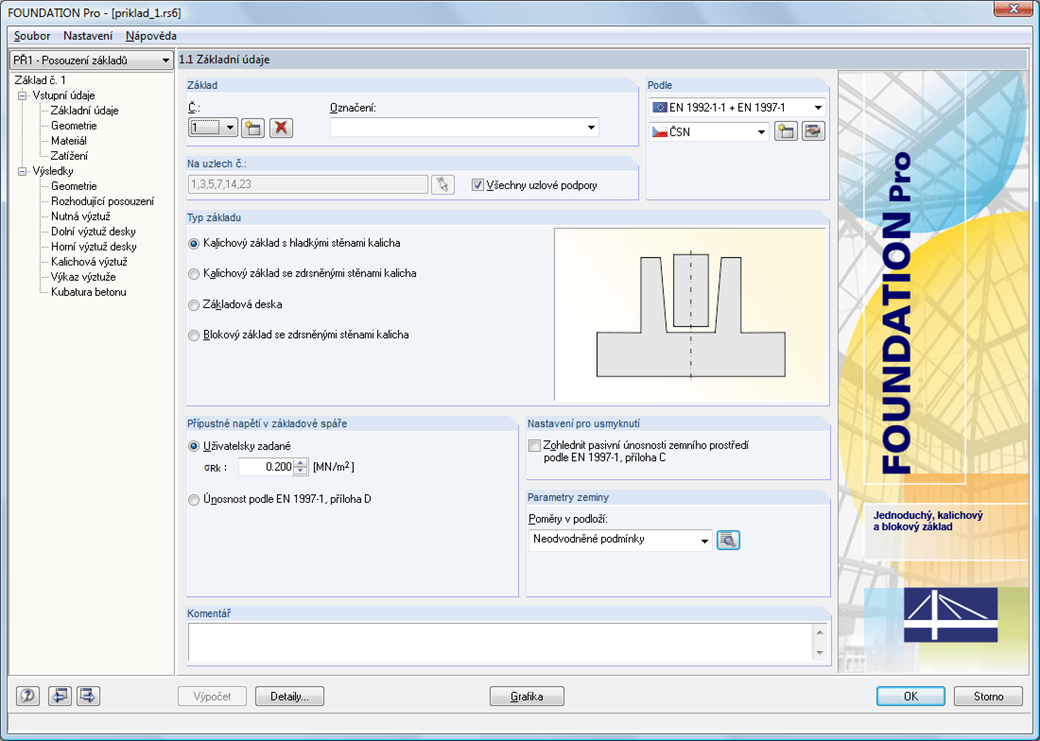

RF-/FOUNDATION Pro | Základní vlastnosti

Dostupné typy základů:Čistá základová deska (volitelně bez výztuže)
- Kalichový základ s hladkými stěnami kalicha
- Kalichový základ s hrubou vnitřní stranou kalichu
- Blokový základ s hladkou vnitřní stranou
- Blokový základ s hrubou vnitřní stranou
Posouzení podle norem EN 1992-1-1 a EN 1997-1
Pro Eurokód 2 a Eurokód 7 jsou k dispozici tyto národní přílohy:
- DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
- ČSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
- BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004

Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.

Automatický výpočet rozhodujícího zatížení na základě zatěžovacích stavů
Možnost zadání dodatečných podporových sil
Návrh výztuže horní a dolní desky základu s ohledem na vhodnou kombinaci výztužné sítě a prutové výztuže
Možnost individuálních úprav navržené výztuže
Zobrazení výztuže základu v podrobných výkresech
Tabulkové a grafické znázornění výsledků
Vizuální zobrazení základu včetně sloupu a výztuže ve 3D renderování

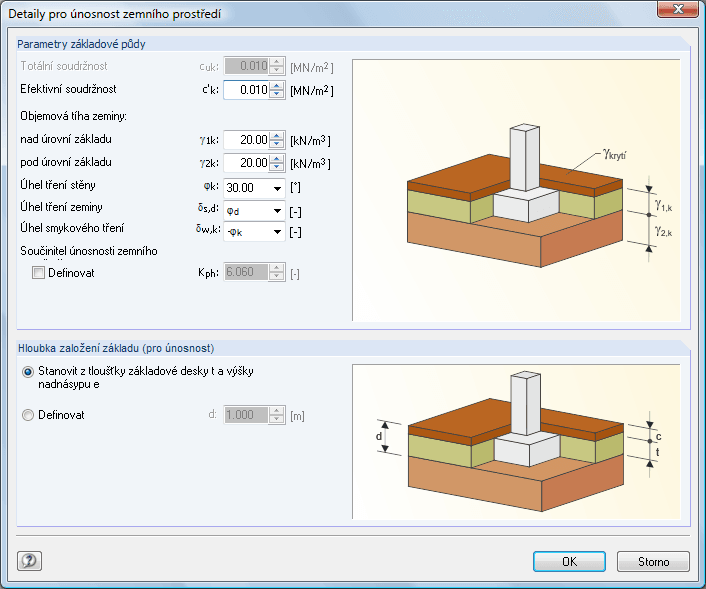

Přípustný tlak zeminy pro normální případ nesoudržné zeminy

RF-/FOUNDATION Pro (anglicky) | Údaje

Základy se vyberou prostřednictvím podpor v uživatelském prostředí programu RFEM/RSTAB a přiřazením příslušných zatěžovacích stavů. Všechny ostatní detaily základu lze rychle a snadno definovat v přehledně uspořádaných vstupních tabulkách.

Kromě podporových sil je možné z programu RFEM/RSTAB převzít další zatížení, která se zohlední při dimenzování základů. Jsou to například:

Stálé rovnoměrné plošné zatížení způsobené nadnásypem
Záporné zatížení na plochu; například kvůli provozu
Stav hladiny spodní vody pro zohlednění vztlaku
Osamělá zatížení na základovou desku v libovolné poloze
Liniová zatížení na základovou desku s libovolným průběhem

RF-/FOUNDATION Pro (anglicky) | Dimenzování,

Přídavný modul provádí tato posouzení:

Posouzení statické rovnováhy
Posouzení bezpečnosti proti vztlaku
Posouzení bezpečnosti při porušení únosnosti zeminy (tlak na základovou spáru)
Posouzení bezpečnosti při zatížení s velkými excentricitami
Posouzení na pootočení základu a omezení trhliny
Posouzení na usmyknutí
Výpočet sedání
Posouzení na ohyb desky a kalicha
Posouzení na protlačení

Rozměry základů i kalicha lze volně definovat nebo dimenzovat pomocí přídavného modulu. Stanovenou výztuž lze ručně upravit. V takovém případě se posouzení automaticky aktualizují.

RF-/FOUNDATION Pro (anglicky) | Výsledky

Přídavný modul navrhne výztuž horní a dolní plochy základu. Program automaticky vyhledá nejvýhodnější kombinaci výztuže s výztužnou sítí a přidanými výztužnými pruty. Podle potřeby mohou být výztužné pruty rozloženy do dvou oblastí vyztužení. V návrhu výztuže lze provádět další změny:

Použití jiného typu výztužné sítě
Individuální nastavení průměru a odstupňování přidaných výztužných prutů
Libovolné nastavení šířky oblastí vyztužení
Individuální odstupňování výztuže

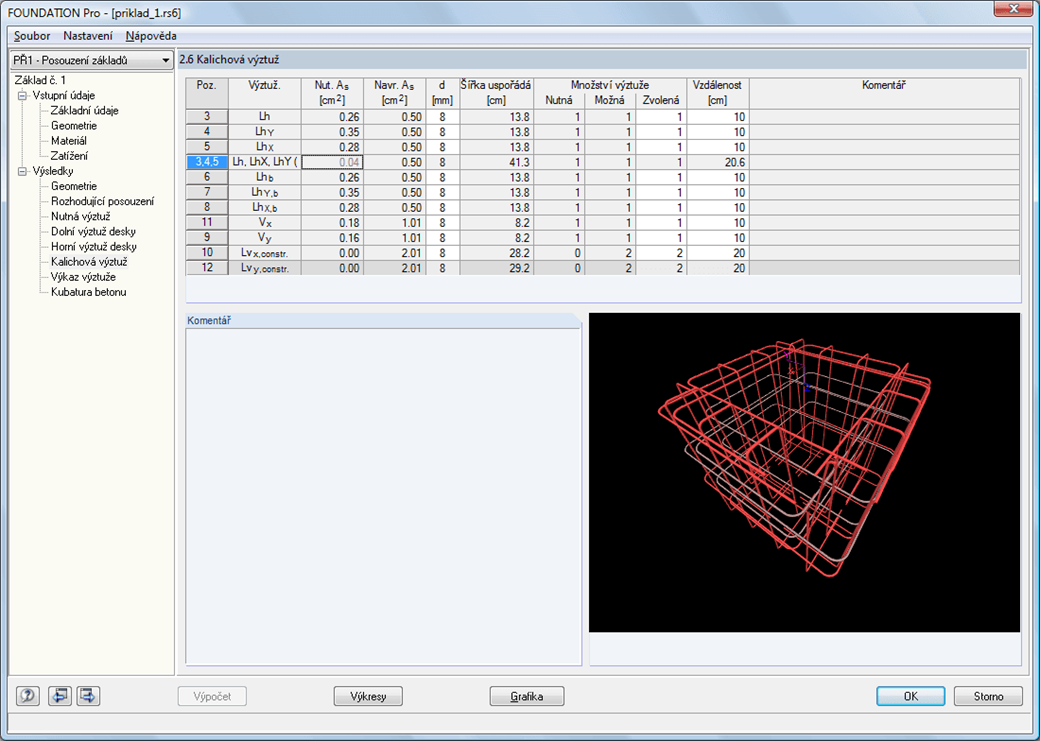

Výsledný návrh včetně výztuží se zobrazí ve 3D renderování. V renderování a až v sedmi různě dimenzovaných výkresech výztuže připravených pro stavbu poskytuje modul návrh řešení pro posouzení kalicha. Zde je také možné upravit počet, polohu, průměr a vzdálenost použitých prutů výztuže. Zároveň lze definovat vlastní tvar třmínků.

Rozměry základové desky i kalicha lze uživatelsky definovat nebo dimenzovat pomocí modulu RF-/FOUNDATION Pro. V přehledně uspořádaných oknech se zobrazí výsledky každého provedeného posouzení včetně všech mezihodnot. Výsledky se mohou přidat do tiskového protokolu ve zkrácené podobě, což umožňuje snadnou dokumentaci statického posudku.
