Módulo adicional para RFEM 5
RF-FOUNDATION Pro

El módulo adicional RF-FOUNDATION Pro es una herramienta para el cálculo de cimentaciones individuales, en cáliz y en bloque según el Eurocódigo 2 (EC 2). El módulo, compatible con los programas RFEM 5, le proporciona las características para el análisis y dimensionamiento de cimentaciones, incluyendo la consideración de casos de carga y comprobaciones de diseño geotécnico. También permite la determinación automática de una propuesta de armadura y proporciona planos de armadura detallados, así como renderizados en 3D de las estructuras de cimentación.

Cálculo de zapatas aisladas, cimentaciones en cáliz y en bloque

Total de artículos: 4

RF-/FOUNDATION Pro (inglés) | Características

Tipos de cimentación disponibles:Placa de cimentación pura (opcionalmente sin armadura)
- cimentación en cáliz con las caras del cáliz lisas
- cimentación en cáliz con llaves en su superficie
- Cimentación en bloque con las caras del cáliz lisas
- cimentación en bloque con llaves en su superficie
Cálculo según EN 1992-1-1 y EN 1997-1
Están disponibles los siguientes Anejos Nacionales del Eurocódigo 2 y Eurocódigo 7:
- DIN EN 1992-1-1/NA/A1:2015-12 | EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-07 | EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
- CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
- EN 1992-1-1:2004/NA:2005 | EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004

Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.

Cálculo automático de la carga determinante a partir de casos de carga
Especificación de esfuerzos en apoyos adicionales
Determinación de la propuesta de armadura para la armadura inferior y superior considerando la combinación más favorable de malla y barras de armadura
Ajuste individual de la propuesta de armadura
Resultados de la armadura de cimentación en los planos de armadura detallados
Resultados representados en tablas y gráficos
Visualización de cimentación, pilares y armadura en renderizado 3D

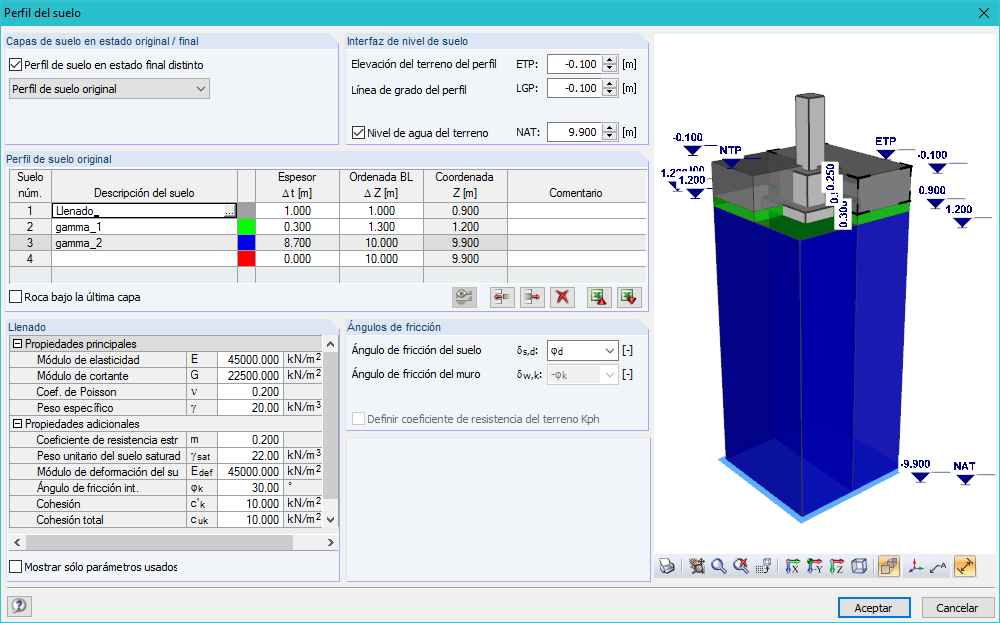

Presión del suelo permitida para un caso normal de suelo no cohesivo

RF-/FOUNDATION Pro (inglés) | Entrada

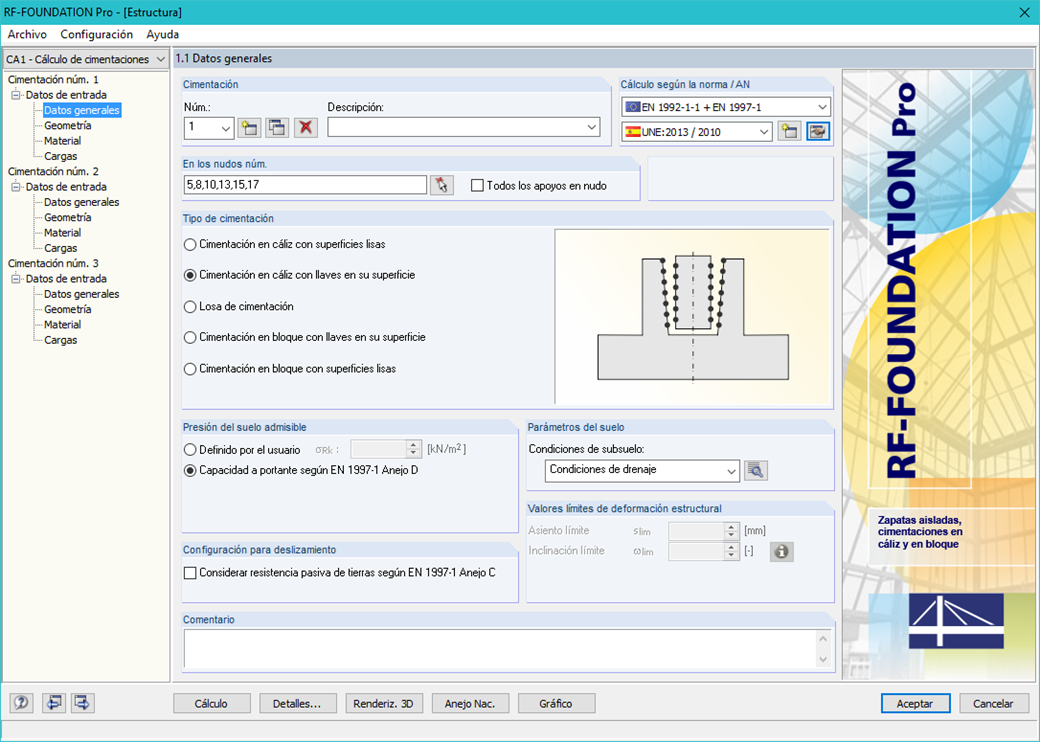

Las cimentaciones se asignan gráficamente por medio de la selección de apoyos con la función [Seleccionar] en la interfaz gráfica de usuario de RFEM/RSTAB y definiendo los casos de carga relevante para calcular. Puede definir todos los demás detalles de la cimentación rápida y fácilmente en ventanas de entrada claramente organizadas.

Además de todos los esfuerzos en los apoyos de RFEM/RSTAB, es posible especificar más cargas a considerar para el diseño de las cimentaciones. Están disponibles las siguientes cargas:

Carga superficial permanente debido a un recubrimiento de tierra
Carga superficial negativa; por ejemplo, debido al tráfico
Nivel de agua del subsuelo para considerar el levantamiento
Cargas puntuales adicionales en cualquier posición en la losa de cimentación
Cargas lineales con cualquier tipo de distribución sobre la losa de cimentación

RF-/FOUNDATION Pro (inglés) | cálculo

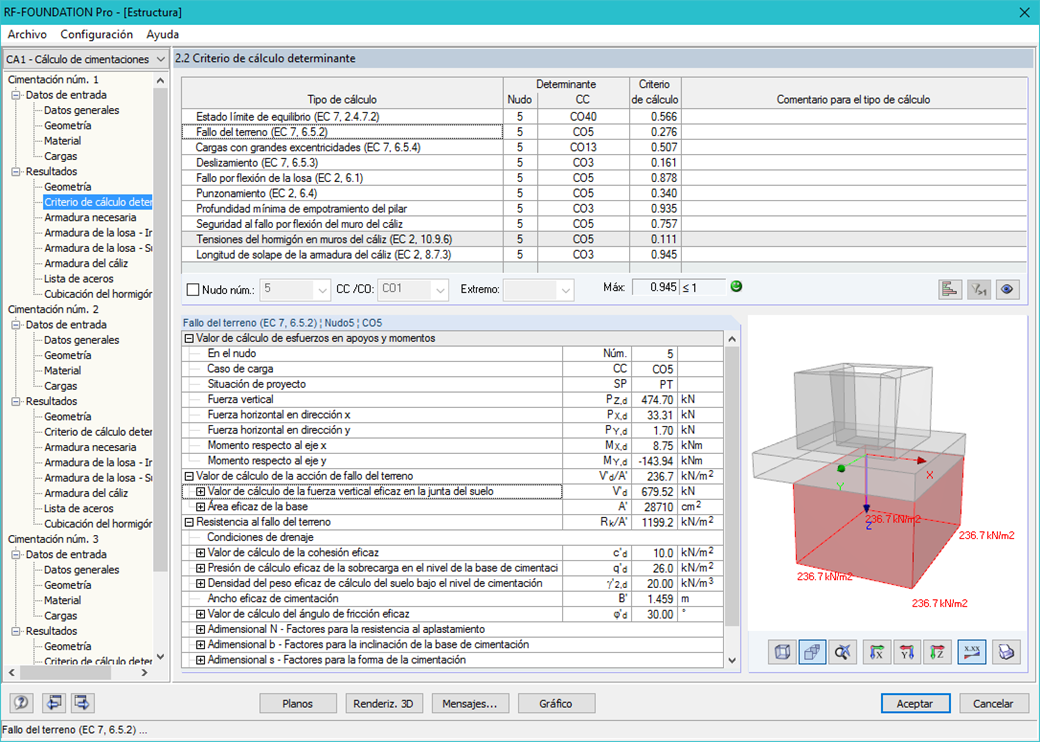

Es posible realizar las siguientes comprobaciones:

Comprobación del estado límite de equilibrio
Comprobación de seguridad para el estado límite de edificación
Comprobación de seguridad para el fallo del subsuelo (tensión de contacto del suelo)
Comprobación de seguridad para cargas fuertes excéntricas
Comprobación de cimentación por torsión y limitación de separación de una junta
Comprobación de seguridad al deslizamiento
cálculo del asiento
Comprobación de seguridad contra fallo por flexión para la placa y el cáliz
cálculo de la resistencia a punzonamiento

Las dimensiones de la cimentación y el cáliz se pueden definir manualmente o dejar que el módulo las determine. Puede editar la armadura determinada manualmente. En este caso, los cálculos se actualizan automáticamente.

RF-/FOUNDATION Pro (inglés) | Resultados

El programa crea una propuesta de armadura para la losa superior e inferior. El programa busca automáticamente la combinación de armadura más favorable, con una malla y barras de armadura añadidas. Si es necesario, las barras de refuerzo se distribuyen en dos áreas de armadura por longitud. Es posible modificar la propuesta de armadura individualmente mediante:

Aplicación de otro tipo de malla
Control individual del diámetro y la separación de las barras de refuerzo
Selección libre de anchos de área de la armadura
Longitud de las armaduras individual

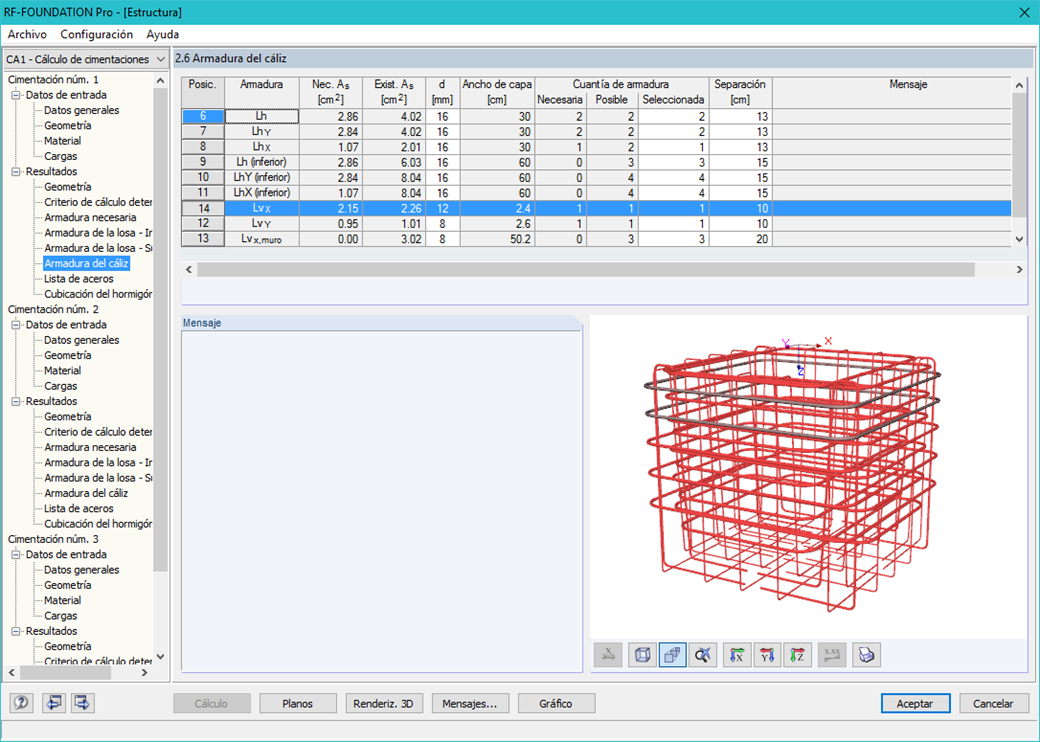

Puede visualizar la cimentación con una calidad de renderizado excelente, incluida la armadura. En el renderizado, así como en hasta siete planos de armadura acotados diferentes listos para la construcción, el módulo proporciona una propuesta de solución para el cálculo del cáliz. Aquí también es posible modificar el número, la posición, el diámetro y la separación de las barras de armadura usadas. También puede determinar la forma de los estribos aplicados.

Las dimensiones de la losa de cimentación y el cáliz se pueden determinar mediante el módulo adicional o se pueden definir por el usuario. Las ventanas dispuestas de forma clara muestran los resultados de cada cálculo realizado, incluidos todos los valores intermedios. Estos están incluídos en un informe reducido que proporciona un análisis estructural verificable.
