Extensão do RF-DYNAM Pro para a análise de histórico de tempo com consideração de não linearidades
Total de itens: 6
.png?mw=1024&hash=d439a60d09656acfe2366cde2363030d000f31f3)
.png?mw=1024&hash=d439a60d09656acfe2366cde2363030d000f31f3)
RF-/DYNAM Pro - Nonlinear Time History | Funcionalidades
- Diagramas de tempo definidos pelo utilizador em função do tempo, na forma de tabelas ou como cargas harmónicas
- Combinação dos diagramas de tempo com casos ou combinações de cargas do RFEM/RSTAB (isto permite a definição de cargas de nós, barras e superfícies, assim como cargas livres e geradas, variáveis em função do tempo)
- Possibilidade de combinar várias funções de excitação independentes

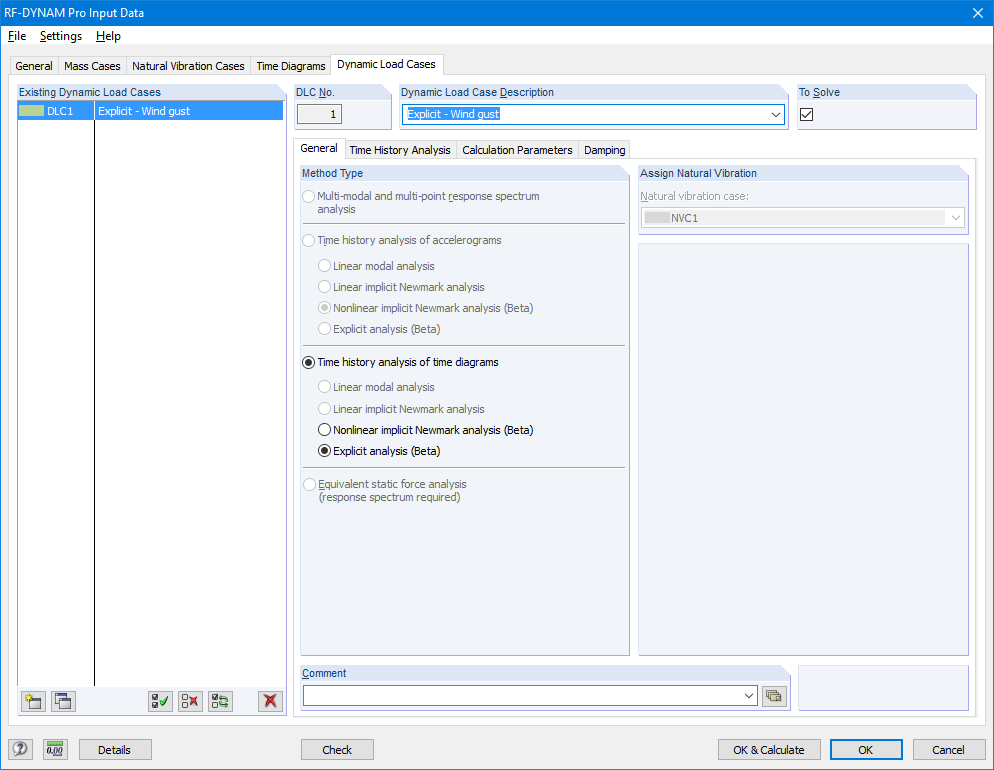

- Análise não linear de histórico de tempo com a análise implícita de Newmarks (só no RFEM) ou a análise explícita
- Amortecimento estrutural definido pelos coeficientes de amortecimento de Rayleigh
- Importação direta de deformações iniciais de um caso ou combinação de cargas (só no RFEM)
- Alterações de rigidez como condições iniciais, por exemplo, efeito de força axial, barras desativadas (só no RSTAB)

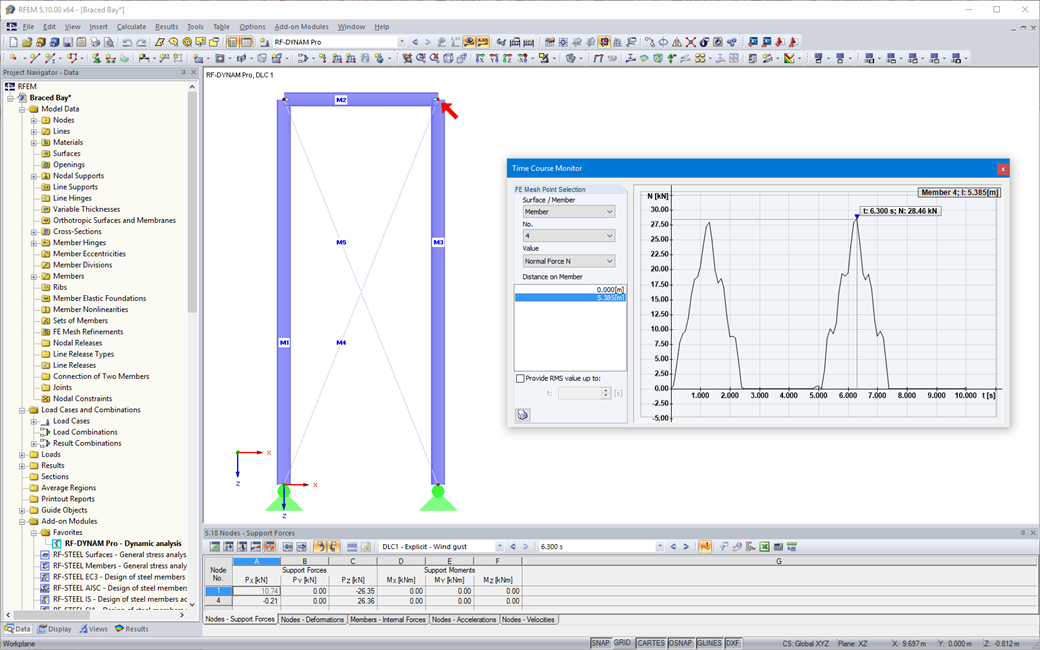

- Representação gráfica de resultados num diagrama de histórico de tempo
- Exportação de resultados em intervalos de tempo definidos pelo utilizador ou como envolvente
RF-/DYNAM Pro - Nonlinear Time History | Não linearidades
- Tipos de barra não lineares, tais como tirantes, escoras e cabos
- Não-linearidades de barras, tais como rotura, rasgamento e fluência sob tração ou compressão
- Não linearidades de apoios, tais como rotura, atrito, diagrama e atividade parcial
- Não-linearidades de articulações, tais como atrito, atividade parcial, diagrama e fixo para esforços internos positivos ou negativos
RF-/DYNAM Pro - Nonlinear Time History | Entradas
O RF-/DYNAM Pro - Nonlinear Time History está integrado na estrutura do módulo RF‑/DYNAM Pro - Forced Vibrations e é expandido através de dois métodos de análise não-lineares (no RSTAB só um método de análise).
Os diagramas força-tempo podem ser introduzidos pelo utilizador como transitórios, periódicos ou em função do tempo. Os casos de carga dinâmicos combinam os diagramas de tempo com os casos de carga estáticos, o que dá muita flexibilidade. No seguimento, é possível definir intervalos de tempo para o cálculo, o amortecimento estrutural e as opções de exportação nos casos de carga dinâmicos.
RF-/DYNAM Pro - Nonlinear Time History | Cálculo
Cálculo no RFEM
A análise não linear de histórico de tempo é efetuada com a análise implícita de Newmark ou a análise explícita. Ambos são métodos de integração de tempo diretos. A análise implícita requer pequenos intervalos de tempo para proporcionar resultados com precisão. A análise explícita determina o intervalo de tempo necessário automaticamente para garantir a estabilidade da solução. A análise explícita é adequada para a análise de excitações pequenas, tais como excitações de impulsos ou explosões.
Cálculo no RSTAB
A análise não linear de histórico de tempo é efetuada com a análise explícita. Este é um método de integração de tempo direto e a determinação do intervalo de tempo necessário é automática para garantir a estabilidade da solução.
RF-/DYNAM Pro - Nonlinear Time History | Resultados
Como o módulo RF‑/DYNAM Pro está integrado no RFEM ou no RSTAB, é possível integrar resultados numéricos, assim como gráficos do RF‑/DYNAM Pro - Nonlinear Time History, no relatório de impressão global. Da mesma maneira, todas as opções de visualização gráfica do RFEM e do RSTAB estão disponíveis. Os resultados da análise de histórico de tempo são mostrados num diagrama de histórico de tempo.
Todos os resultados são representados em função do tempo. Os valores numéricos podem ser exportados para o MS Excel. As combinações de resultados podem ser exportadas selecionando os resultados dos intervalos de tempo individuais ou filtrando os resultados mais desfavoráveis de todos os intervalos de tempo.
-
