Extension de RF-DYNAM Pro pour l'analyse de l'historique de temps avec considération des non-linéarités
RF-/DYNAM Pro - Nonlinear Time History | Fonctionnalités
- Diagrammes de temps personnalisés comme fonction de temps, en forme tabulaire ou comme charge harmonique
- Combinaison des diagrammes de temps avec les cas de charge ou combinaisons RFEM/RSTAB (active la définition de charges nodales, surfaciques et de barre, ainsi que les charges libres et générées variables dans le temps)
- Possibilité de combiner plusieurs fonctions d'excitation indépendantes
- Analyse non linéaire de l'historique de temps avec l'analyse implicite Newmark (dans RFEM uniquement) ou avec l'analys explicite
- Possibilité d'amortissement structurel à l'aide des coefficients d'amortissement de Rayleigh ou d'amortissement de Lehr's
- Import direct des déformations initiales à partir d'un cas ou d'une combinaison de charges (dans RFEM uniquement)
- Modifications de rigidité comme conditions initiales ; par exemple, effet de l'effort normal, barres désactivées (RSTAB uniquement)
- Affichage des résultats graphiques dans un diagramme de l'historique de temps
- Export des résultats dans des pas de temps définis par l'utilisateur ou comme une enveloppe
RF-/DYNAM Pro - Nonlinear Time History | Non-linéarités
- Types de barre non linéaire, comme les barres ou câbles en traction et compression
- Non linéarités de barre, comme la rupture, le déchirement, la limite en traction ou compression
- Non linéarités d'appui, comme la rupture, la friction, le diagramme et l'activité partielle

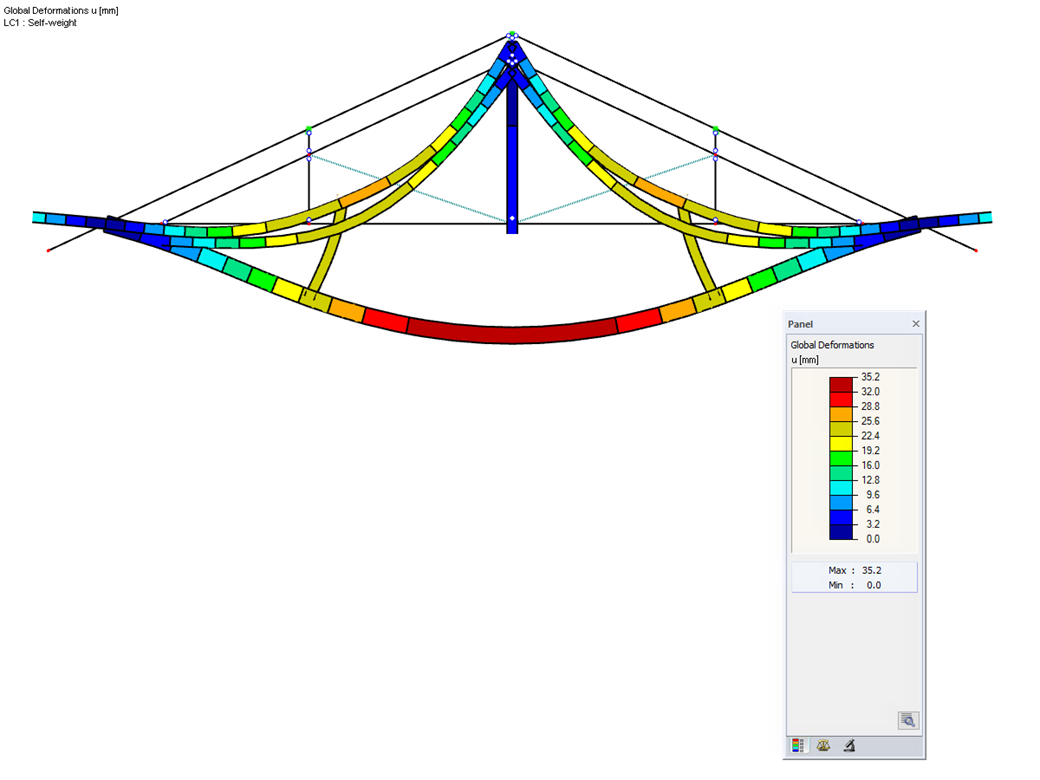

- Non linéarités de libération, comme la friction, l'activité partielle, le diagramme et fixée si efforts internes positifs ou négatifs
- Modules additionnels
- RF-DYNAM Pro | Historique de temps non linéaire 5
- Analyses dynamiques et sismiques

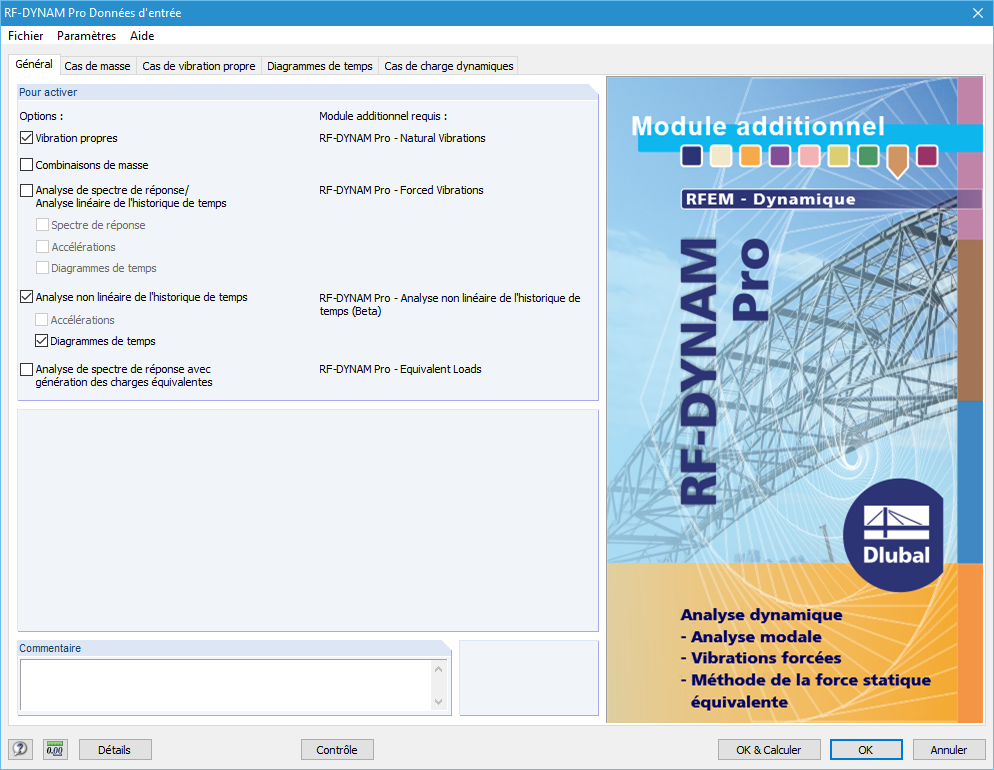

RF-/DYNAM Pro - Nonlinear Time History | Entrée
RF-/DYNAM Pro - Nonlinear Time History est intégré dans le module RF‑/DYNAM Pro - Forced Vibrations et lui ajoute deux méthodes d'analyse non linéaire (une méthode non linéaire dans RSTAB).

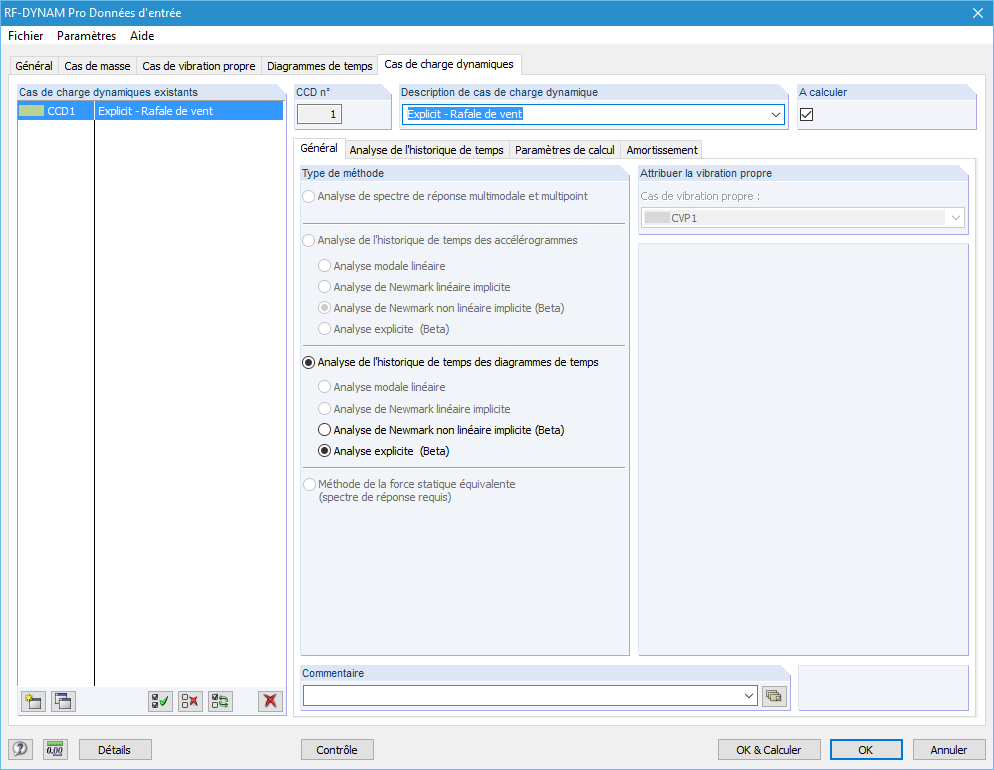

Les diagrammes effort-temps peuvent être entrés comme transitoires, périodiques ou comme fonction de temps. Les cas de charge dynamiques combinent les diagrammes de temps avec les cas de charge statiques, fournissant une grande flexibilité. De plus, il est possible de définir des pas de temps pour le calcul, l'amortissement structural et les options d'export dans les cas de charge dynamiques.
RF-/DYNAM Pro - Nonlinear Time History | Calcul
Calcul dans RFEM
L'analyse non linéaire de l'historique de temps est effectuée par l'analyse implicite Newmark ou par l'analyse explicite. Il s'agit de deux méthodes d'intégration directe du temps. L'analyse implicite nécessite des pas de temps courts pour fournir des résultats précis. L'analyse explicite détermine automatiquement le pas de temps requis pour assurer la stabilité de la solution. L'analyse explicite est appropriée pour l'analyse des excitations courtes, telles qu'une excitation d'impulsion ou une explosion.
Le calcul dans RSTAB
L'analyse non linéaire de l'historique de temps est effectuée à l'aide de l'analyse explicite. Il s'agit d'une méthode d'intégration directe dans le temps qui détermine automatiquement le pas de temps requis pour assurer la stabilité de la solution.
RF-/DYNAM Pro - Nonlinear Time History | résultats
Grâce à l’intégration de RF-/DYNAM Pro dans RFEM ou RSTAB, vous avez la possibilité d’intégrer les résultats numériques et graphiques de RF-/DYNAM Pro - Nonlinear Time History dans le rapport d’impression global. De plus, toutes les options de RFEM et RSTAB sont disponibles pour une visualisation graphique. Les résultats de l'analyse de l'historique de temps sont affichés dans un diagramme de l'historique de temps.
Les résultats sont affichés en fonction du temps et les valeurs numériques peuvent être exportées vers MS Excel. Les combinaisons de résultats peuvent être exportées, que cela résulte d'un seul pas de temps ou que les résultats les plus défavorables de tous les pas de temps soient filtrés.
