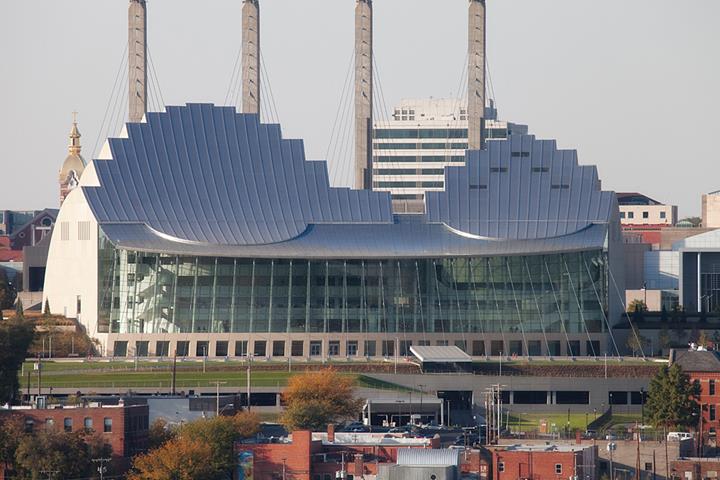

Kauffman Center para artes cénicas na cidade de Kansas, Missouri, EUA

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

1161x

Estrutura em aço e vidro do átrio

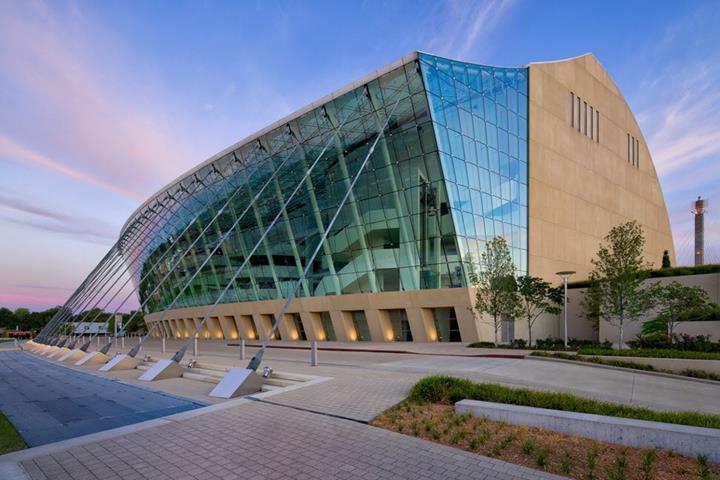

A fachada de vidro é inteiramente suportada por uma estrutura de cabos. O design foi concebido com inspiração nas cordas de um violoncelo, que passam por uma ponte e uma escala.

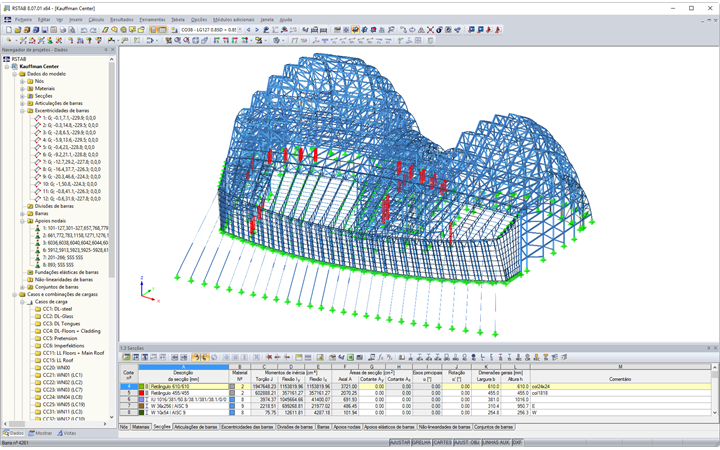

A análise estrutural para a estrutura em aço e vidro foi realizada no RSTAB pela empresa Novum Structures, cliente da Dlubal Software. A Novum Structures foi também responsável pelo planeamento, fabricação e construção do projeto.

Estrutura

As duas construções maciças em aço que albergam os teatros (Muriel Kauffman Theatre e Helzberg Hall) seguram a parte superior de uma série de treliças de cabos paralelas. A parte inferior dos cabos está ancorada externamente na segunda laje de pavimento, após cruzarem pilares de tubos. Os pilares definem a linha das paredes envidraçadas e servem de suporte de cabos. Além disso, formam a estrutura primária da cobertura e de perímetro de pórtico. Um segundo sistema de cordas constituído por cordas verticais e inclinadas suporta os elementos da parede de vidro, os quais estão assegurados por um sistema da Novum, no qual o vidro está encastrado nos cantos.

Na construção do átrio foram utilizados 4488 m² de vidro laminado isolante na forma de 1147 segmentos com formas irregulares. Cada segmento tem um peso compreendido entre 272 e 363 kg. Os painéis de vidro da cobertura, primariamente retangulares, têm 53 mm de espessura, os painéis de parede uma espessura de 45 mm.
