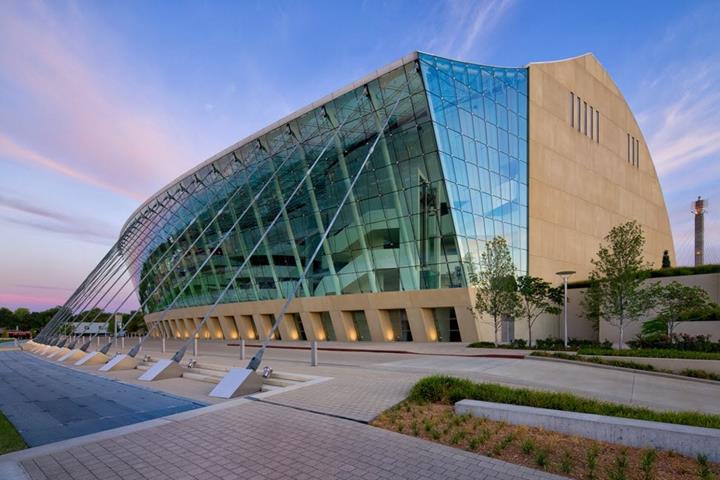

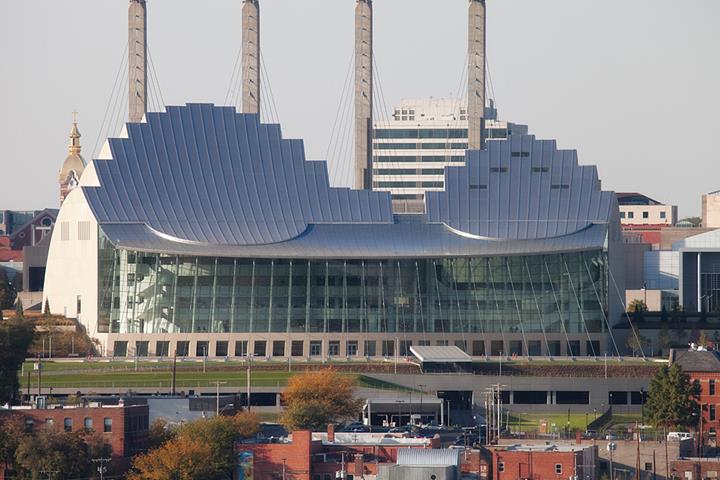

La façade vitrée est contreventée à l'aide de câbles. Le bâtiment a été conçu en s'inspirant des cordes d'un violoncelle, qui sont tendues au-dessus du chevalet et de la touche.
La société cliente de Dlubal Software Novum Structures a calculé la structure acier-verre de l'atrium avec RSTAB. Elle était également responsable de la planification, de la fabrication et du montage.

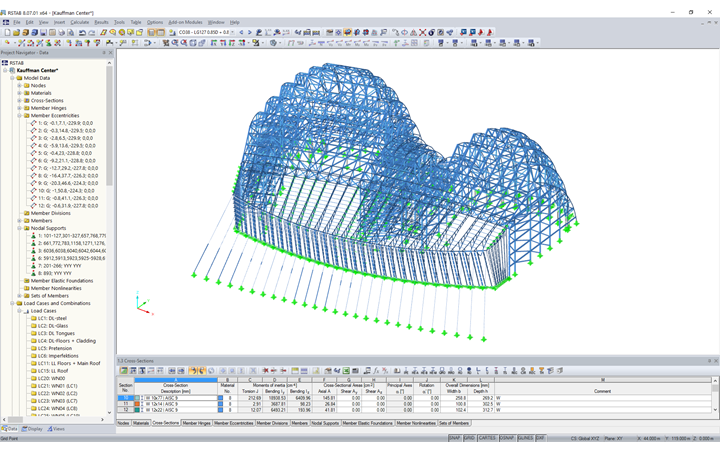

Structure
Les deux structures acier qui abritent les deux salles de spectacle (le Muriel Kauffman Theatre et le Helzberg Hall) maintiennent l'extrémité supérieure d'une série de dispositifs de fixation parallèles pour les câbles. L'extrémité inférieure des câbles est ancrée à l'extérieur de la seconde dalle de sol et croise les poteaux tubulaires. Ces poteaux marquent les lignes des murs vitrés et servent de supports aux câbles. Ils constituent en outre les principaux éléments de la toiture et de la charpente. Un deuxième système composé de câbles verticaux et inclinés supporte les éléments des murs vitrés, qui sont fixés à l'aide du système de la société Novum Structures, dans lequel le vitrage est encastré au niveau des angles.
L'atrium contient 48 300 pi² de verre feuilleté isolant composé de 1 147 segments de forme irrégulière, Chaque segment pèse entre 272 et 363 kg. Les panneaux de verre rectangulaires de la toiture et ceux des murs font respectivement 53 mm et 45 mm d'épaisseur.
| Architecte | Safdie Architects, États-Unis www.safdiearchitects.com |
| Entreprise générale | JE Dunn Construction Co., États-Unis |
| Planification des installations | Novum Structures LLC, États-Unis www.novumstructures.com |
