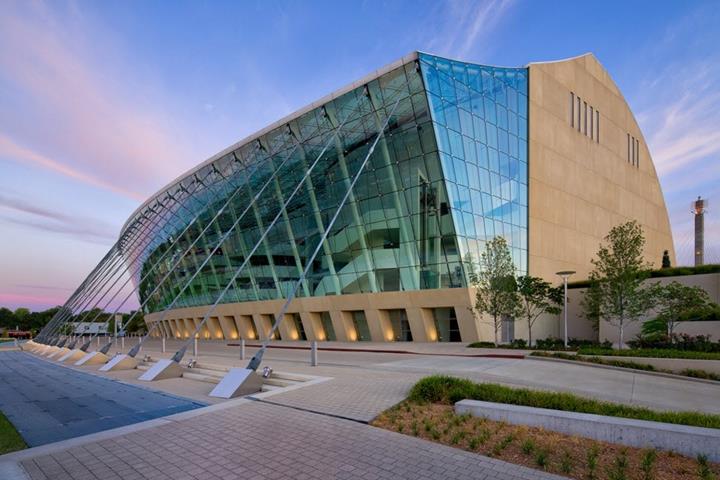

La fachada de vidrio y la claraboya están soportadas completamente por la estructura de cables. El diseño se concibió con la inspiración de las cuerdas de un violoncelo, las cuales se proyectan sobre el puente y el diapasón.

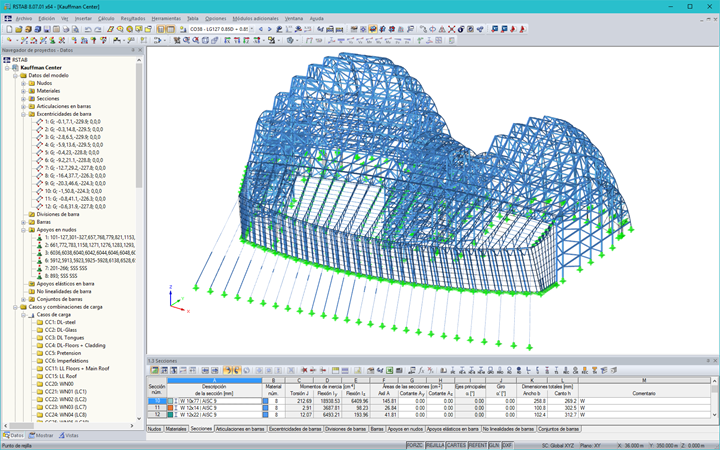

El cálculo estructural de la estructura de acero y vidrio del atrio la realizó el cliente Novum Structures con Dlubal RSTAB. Además, Novum fue el responsable de la planificación, la producción y la construcción.
Estructura

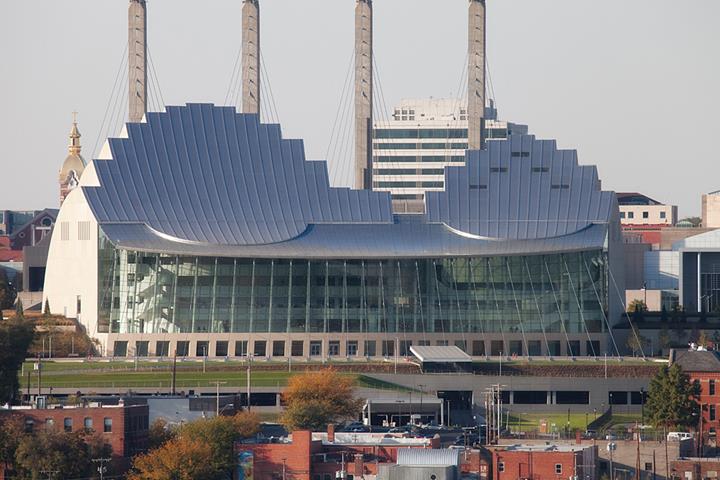

Las dos estructuras de acero macizo que alojan los teatros (el teatro Muriel Kauffman y la sala Helzberg) sostienen el extremo superior de una serie de cerchas de cables paralelos. El extremo inferior de los cables está anclado externamente en la segunda losa de piso después de los pilares de tubo de cruce. Los pilares definen la línea de los muros vidriados y actúan como puntales de cables. Además, forman la estructura principal de la cubierta y el perímetro. Un segundo sistema de cables compuesto por cables verticales e inclinados soporta las unidades del muro de vidrio. Estos muros están asegurados además con el Corner Clamped Glass System de Novum, donde el vidrio está fijado en las esquinas.
El atrio contiene 4.400 m² de vidrio laminado aislante que se compone de 1.147 segmentos de forma irregular, Cada segmento tiene un peso de entre 272 a 363 kg. Los paneles de vidrio rectangular primarios de la cubierta tienen un 53 mm de espesor, mientras que los paneles del muro son de 45 mm.
| Arquitecto | Safdie Architects, Estados Unidos www.safdiearchitects.com |
| Contratista general | JE Dunn Construction Co., Estados Unidos |
| Ingeniería de planta o instalaciones | Novum Structures LLC, Estados Unidos www.novumstructures.com |
