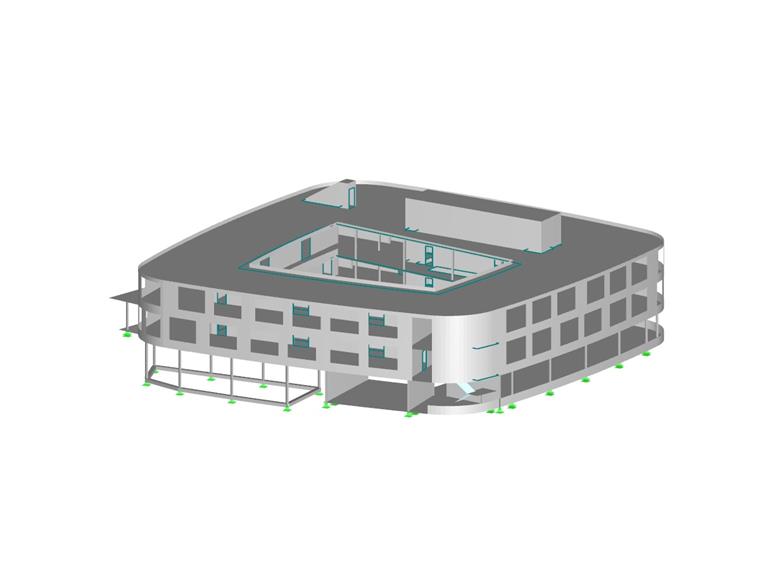

Novo edifício de escola secundária em Laupheim, Alemanha

Em Laupheim, na Alemanha, foi construída uma nova escola secundária em betão armado.

Uma particularidade do projeto foi o facto de não ser possível executar algumas das vigas-paredes até à fundação.

Os arquitetos Herrmann e Bosch de Estugarda dimensionaram um edifício de três pisos com as seguintes dimensões máximas:

Comprimento: aprox. 58 m, largura: aprox. 56 m, altura: aprox. 16 m,
número de nós: 3328, linhas: 4755, barras: 122, superfícies: 1339, aberturas: 96, materiais: 3, secções: 6

No interior do edifício, existe um pátio com as dimensões aproximadas de 17 m x 24 m.

O gabinete de engenharia alemão Rohmer GmbH, cliente de longa data da Dlubal Software, foi o responsável pelo planeamento estrutural.

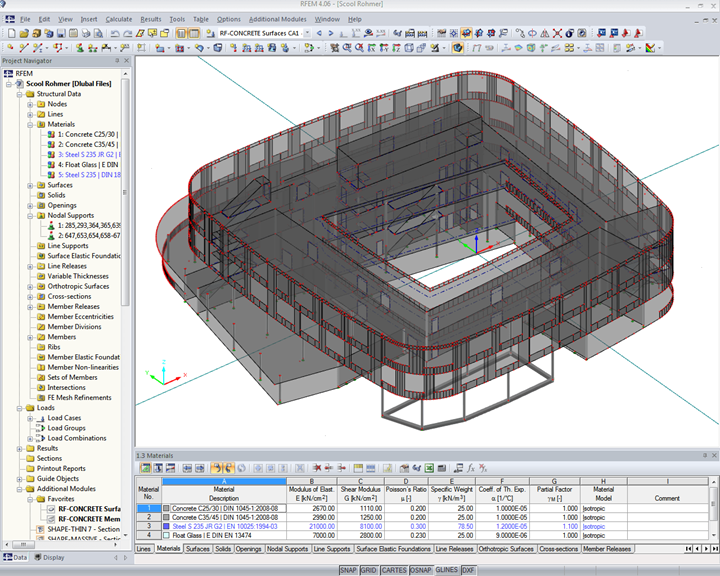

A construção em betão armado foi introduzida como estrutura 3D no RFEM, para considerar as ações em simultâneo das vigas-parede e das superfícies dos pisos. Isso permitiu assegurar suficientemente a estabilidade do edifício.

Uma particularidade do projeto foi o facto de não ser possível executar algumas das vigas-paredes até à fundação. Além disso, devido às más condições do solo, foi necessário aplicar fundações por estacas.

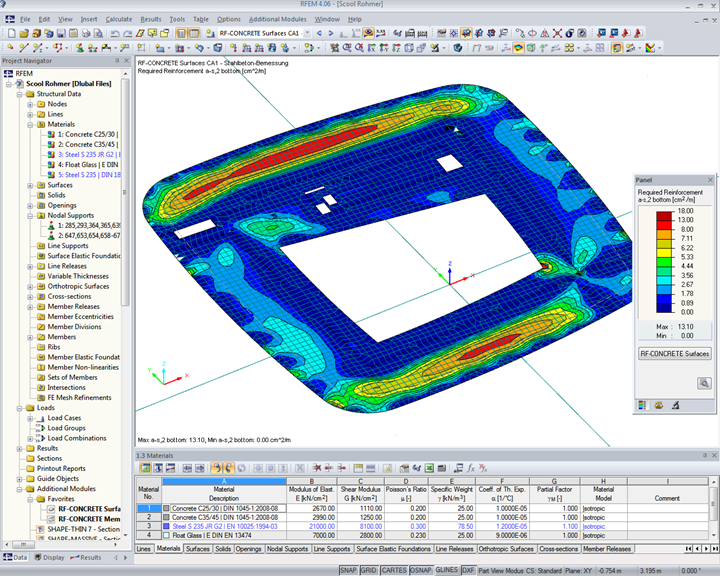

Para o dimensionamento das superfícies e das barras em betão armado, foi utilizado o módulo adicional RF‑CONCRETE.

"Para estas condições, assim como para esta geometria de edifício, só um cálculo a 3D poderia dar resultados próximos da realidade e economicamente viáveis" afirmou Anton Rohmer, responsável pelo planeamento estrutural.

Planeamento estrutural Ingenieurbüro Rohmer GmbH, Laupheim, Alemanha
www.statik-rohmer.de
Arquiteto Herrmann + Bosch Architekten, Estugarda, Alemanha
www.herrmann-bosch.de
Construção FIDES Projekt GmbH, Ulm, Alemanha
www.fides-projekt.com
Cliente Câmara de Laupheim, Alemanha


Especificações do projeto

Dados do modelo

Número de nós 3328
Número de linhas 4755
Número de barras 122
Número de superfícies 1339
Número de casos de carga 11
Número de combinações de resultados 2
Peso total 6973,045 t
Dimensões (métricas) 58,042 x 55,746 x 16,650 m
Dimensões (imperial) 190.43 x 182.89 x 54.63 feet
Versão do programa 4.06.00
