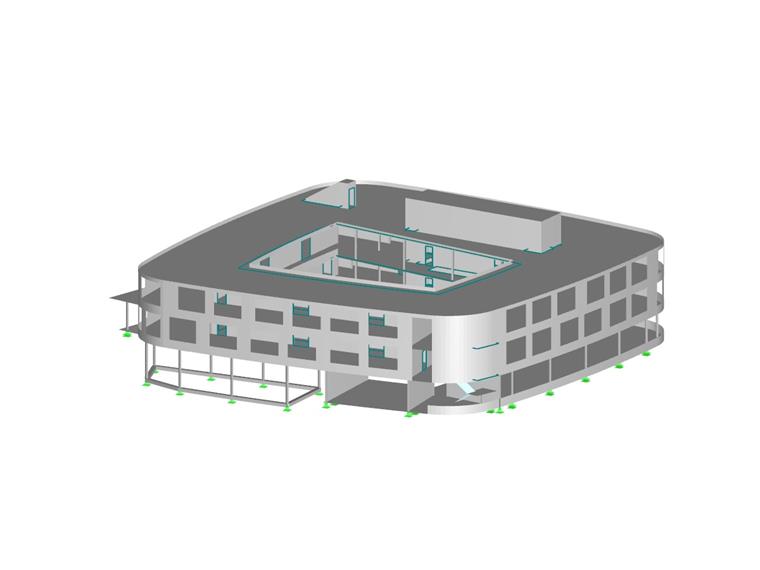

Nouveau bâtiment pour le collège et le lycée de la ville de Laupheim, Allemagne

Un nouveau bâtiment en béton armé a été construit pour le collège et le lycée de la ville de Laupheim.

Ce projet se caractérise notamment par le fait que différents panneaux de renforcement ne pouvaient pas être réalisés avant que la fondation ne soit terminée.

Un bâtiment de trois étages présentant les dimensions maximales suivantes a ainsi été conçu :

Longueur : env. 58 m, largeur : env. 56 m, hauteur : env. 16 m
Nœuds : 3 328, Lignes : 4 755, Barres : 122, Surfaces : 1 339, Ouvertures : 96, Matériaux : 3, Sections : 6

Au centre du bâtiment se trouve une cour d'environ 17 m x 24 m.

Le client de longue date de Dlubal Software Ingenieurbüro Rohmer GmbH, basé à Laupheim, était chargé du calcul de structure.

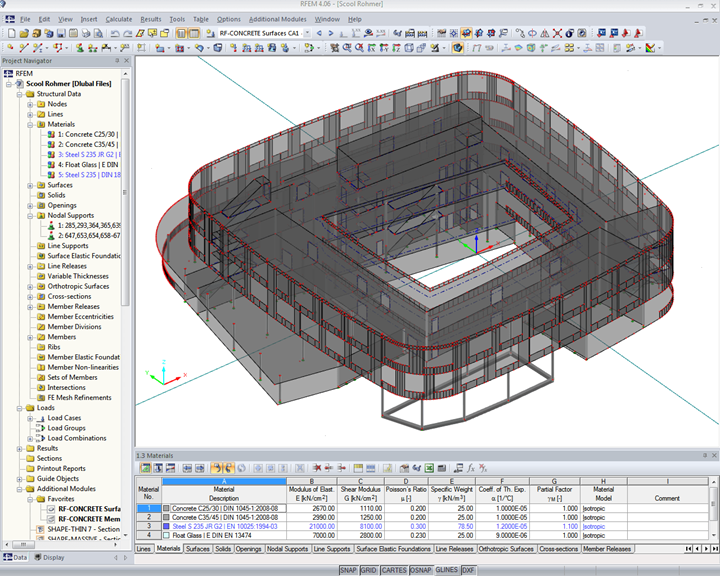

La structure en béton armé a été définie en 3D dans RFEM afin de considérer les interactions entre les panneaux des voiles et ceux des plafonds, mais aussi pour stabiliser le bâtiment de manière satisfaisante.

Ce projet se caractérise notamment par le fait que différents panneaux de renforcement ne pouvaient pas être réalisés avant que la fondation ne soit terminée. Une fondation sur pieux était en outre nécessaire en raison de l'état défavorable du sol.

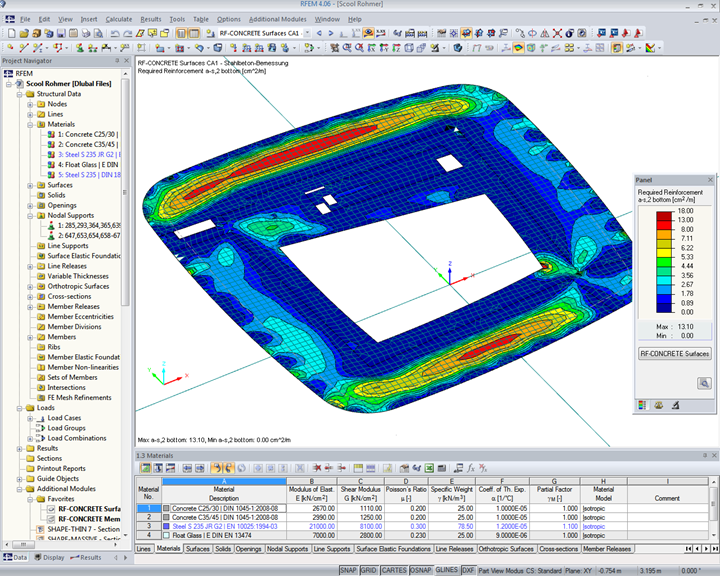

Le module additionnel RF-CONCRETE a été utilisé pour le calcul de surfaces et des barres en béton armé.

« Étant donné les conditions de l'environnement et la géométrie du bâtiment, seul un calcul en 3D permet d'obtenir des résultats à la fois réalistes et économiques », a déclaré Anton Rohmer.

Calcul de structure Ingenieurbüro Rohmer GmbH, Laupheim, Allemagne
www.statik-rohmer.de
Architecture Herrmann + Bosch Architects, Stuttgart, Allemagne
www.herrmann-bosch.de
Construction FIDES Projekt GmbH, Ulm, Allemagne
www.fides-projekt.com
Maître d'ouvrage Ville de Laupheim, Allemagne


Spécifications du projet

Données de modèle

Nombre de nœuds 3328
Nombre de lignes 4755
Nombre de barres 122
Nombre de surfaces 1339
Nombre de cas de charge 11
Nombre de combinaisons de résultats 2
Poids total 6973,045 t
Dimensions (métrique) 58,042 x 55,746 x 16,650 m
Dimensions (impériales) 190.43 x 182.89 x 54.63 feet
Version du logiciel 4.06.00
