Nuevo Centro Escolar en Laupheim, Alemania

Un nuevo edificio de tres pisos de la escuela secundaria en Laupheim, Alemania, está hecho de hormigón armado.

El desafío principal de este proyecto fue que algunas de las pantallas rigidizadoras no se podían construir para alcanzar la cimentación.

Diseñaron el edificio de tres pisos considerado aquí con las dimensiones máximas:

Longitud: aprox. 58 m, ancho: aprox. 56 m, altura: aprox. 16 m
Número de nudos: 3.328, líneas: 4.755, barras: 122, superficies: 1.339, huecos: 96, materiales: 3, secciones: 6

En el centro de la estructura se encuentra un patio de aproximadamente 17 m x 24 m.

El proyecto de ingeniería estructural fue encargado a Ingenieurbüro Rohmer GmbH, un cliente de Dlubal desde hace muchos años en Laupheim, Alemania.

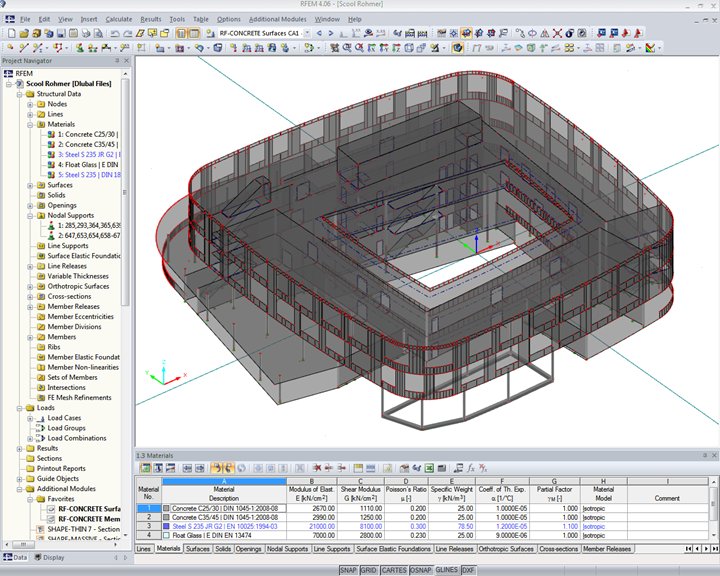

La estructura de hormigón armado se introdujo como un modelo 3D en RFEM para considerar la interacción espacial del muro rigidizador y las superficies de los forjados y con ello asegurar la estabilización suficiente del edificio.

El desafío principal de este proyecto fue que algunas de las pantallas rigidizadoras no se podían construir para alcanzar la cimentación. Además, debido al mal estado del terreno, se necesitó una cimentación por pilotes.

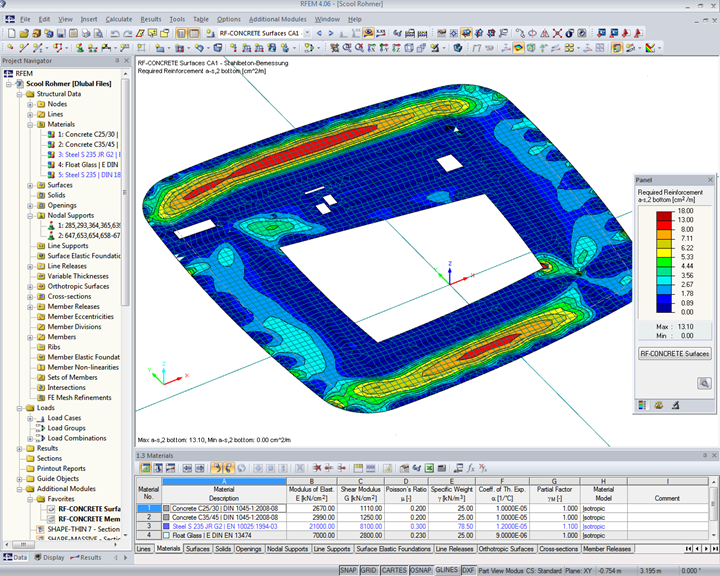

Para el diseño de las superficies y barras de hormigón armado se utilizó el módulo adicional RF-CONCRETE.

Anton Rohmer, responsable de planificación estructural, dice: "En las condiciones dadas y debido a la geometría del edificio, solo un cálculo en 3D podría proporcionar resultados realistas y eficientes".

Ingeniería estructural Ingenieurbüro Rohmer GmbH, Laupheim, Alemania
www.statics-rohmer.com
Arquitecto

Herrmann + Bosch Architects, Stuttgart, Alemania
www.herrmann-bosch.de
Construcción

FIDES Projekt GmbH, Ulm, Alemania
www.fides-projekt.com
Inversor Ayuntamiento de Laupheim, Alemania


Especificaciones del proyecto

Datos del modelo

Número de nudos 3328
Número de líneas 4755
Número de barras 122
Número de superficies 1339
Número de casos de carga 11
Número de combinaciones de resultados 2
Peso completo 6973.045 t
Dimensiones (métricas) 58,042 x 55,746 x 16,650 m
Dimensiones (imperiales) 190.43 x 182.89 x 54.63 feet
Versión del programa 4.06.00
