Faça aqui o download do modelo de um tanque e abra-o com o programa de elementos finitos RFEM 6.
Este modelo foi utilizado no seminário web gratuito "Modelação de tanques e análise de tensões no RFEM 6" em 29 de março de 2023.

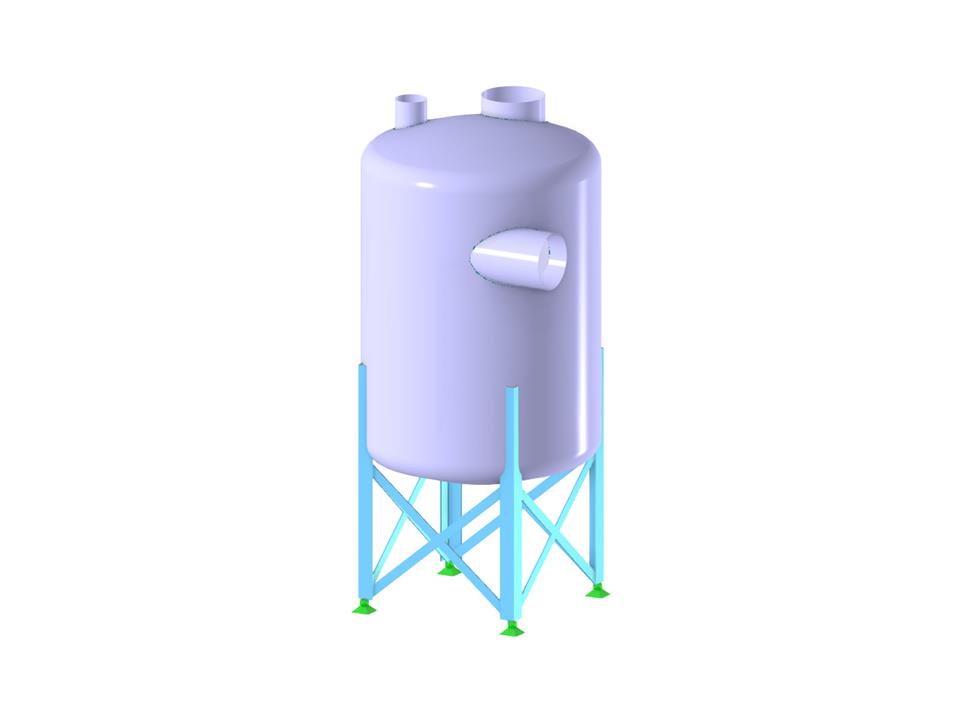

Tanque de aço inoxidável
| Número de nós | 38 |
| Número de linhas | 45 |
| Número de barras | 16 |
| Número de superfícies | 15 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 0 |
| Peso total | 1,144 t |
| Dimensões (métricas) | 1,550 x 3,090 x 1,500 m |
| Dimensões (imperial) | 5.09 x 10.14 x 4.92 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
