Скачайте данную модель резервуара и откройте ее в программе для расчета конструкций RFEM 6.
Ce modèle est utilisé dans le webinaire gratuit « <a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002853' class='item'>Modélisation d'une cuve et analyse des contraintes sur RFEM 6 </a>» du 29 mars 2023.

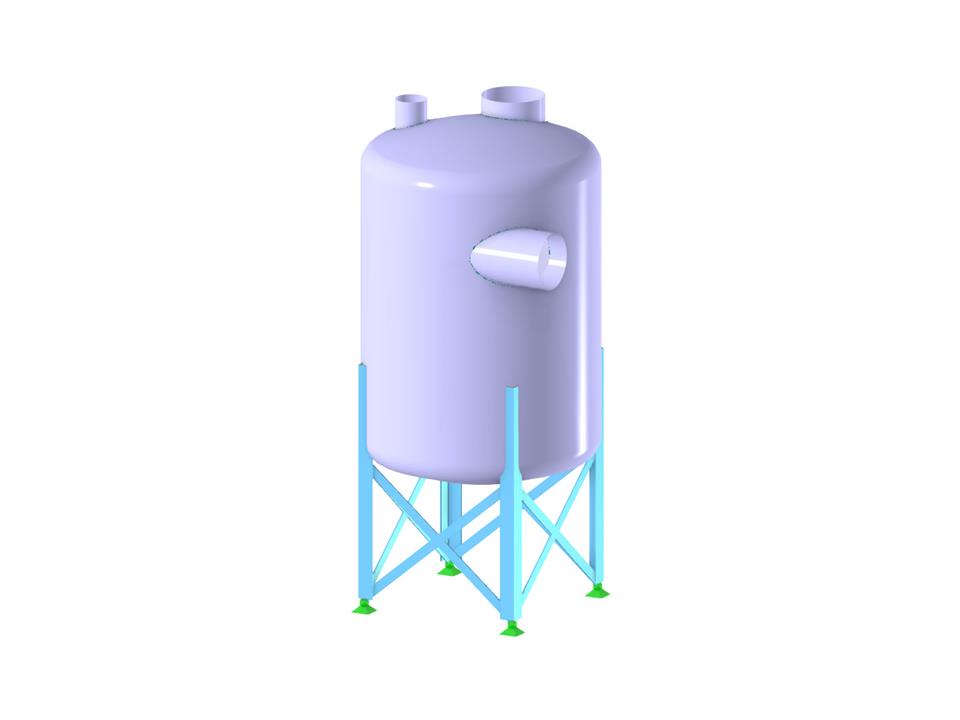

Резервуар из нержавеющей стали
Количество узлов | 38 |
Количество линий | 45 |
Количество стержней | 16 |
Количество поверхностей | 15 |
Количество тел | 0 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 3 |
Количество расчетных сочетаний | 0 |
Общий вес | 1,144 t |
Размеры (метрические) | 1,550 x 3,090 x 1,500 m |
Размеры (имперские) | 5.09 x 10.14 x 4.92 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
