Stáhněte si zde model nádrže a otevřete ho v programu RFEM 6 pro výpočty konečných prvků.
Tento model byl použit v bezplatném webináři „ Modelování nádrží a analýza napětí v programu RFEM 6 “, který se konal 29. března 2023.

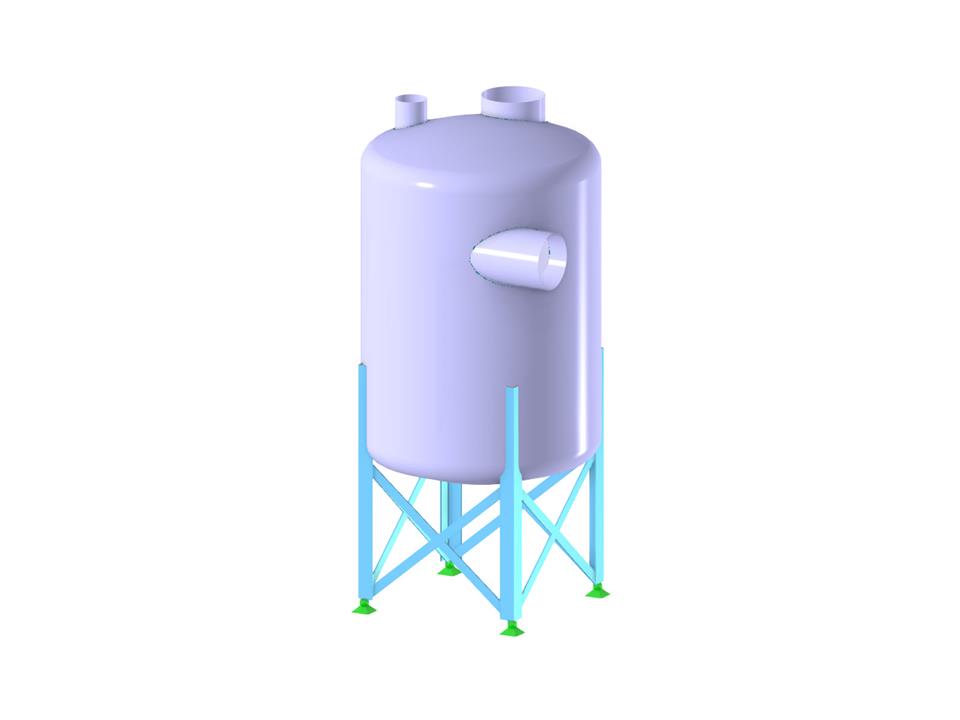

Nádrž z ušlechtilé oceli
| Počet uzlů | 38 |
| Počet linií | 45 |
| Počet prutů | 16 |
| Počet ploch | 15 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 3 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,144 t |
| Rozměry (metrické) | 1,550 x 3,090 x 1,500 m |
| Rozměry (imperiální) | 5.09 x 10.14 x 4.92 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
