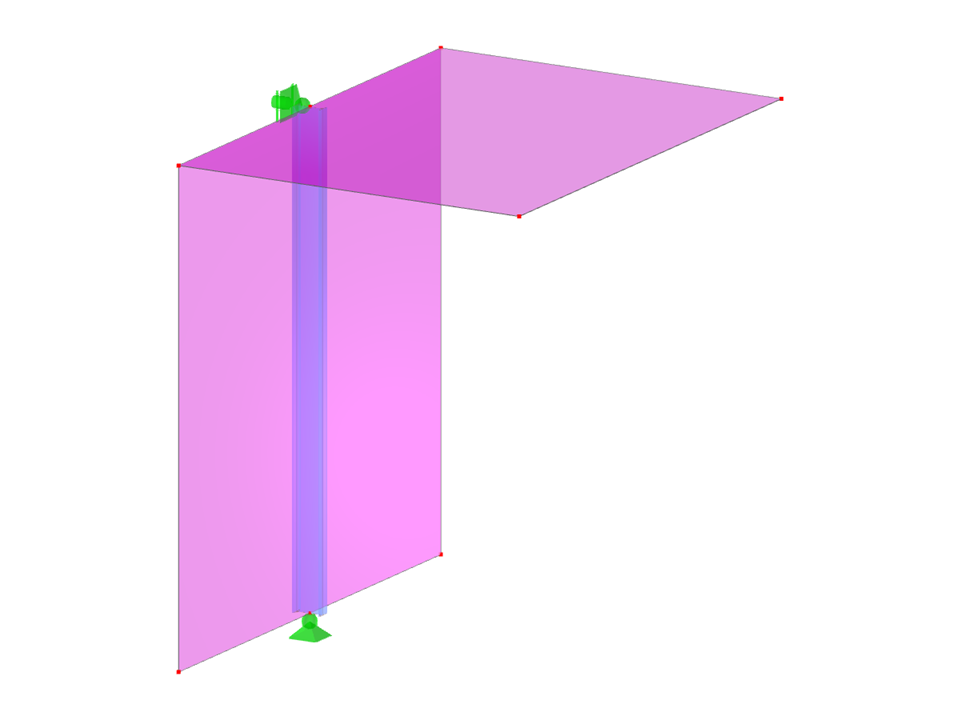

CLN001-a | Pilar | Pilar central
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 8 |
Número de linhas | 8 |
Número de barras | 1 |
Número de superfícies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 5 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,123 t |
Dimensões (métricas) | 3,000 x 4,000 x 4,000 m |
Dimensões (imperial) | 9.84 x 13.12 x 13.12 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
