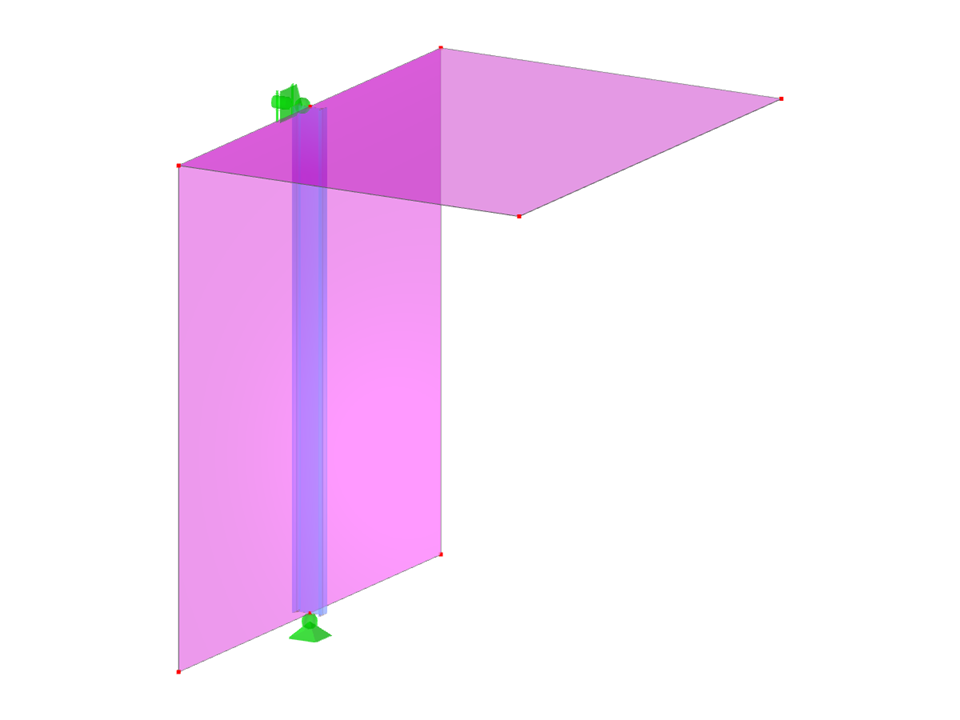

CLN001-a | Colonne | Poteau central
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 8 |
Nombre de lignes | 8 |
Nombre de barres | 1 |
Nombre de surfaces | 2 |
Nombre de solides | 0 |
Nombre de cas de charge | 5 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,123 t |
Dimensions (métrique) | 3,000 x 4,000 x 4,000 m |
Dimensions (impériales) | 9.84 x 13.12 x 13.12 feet |
