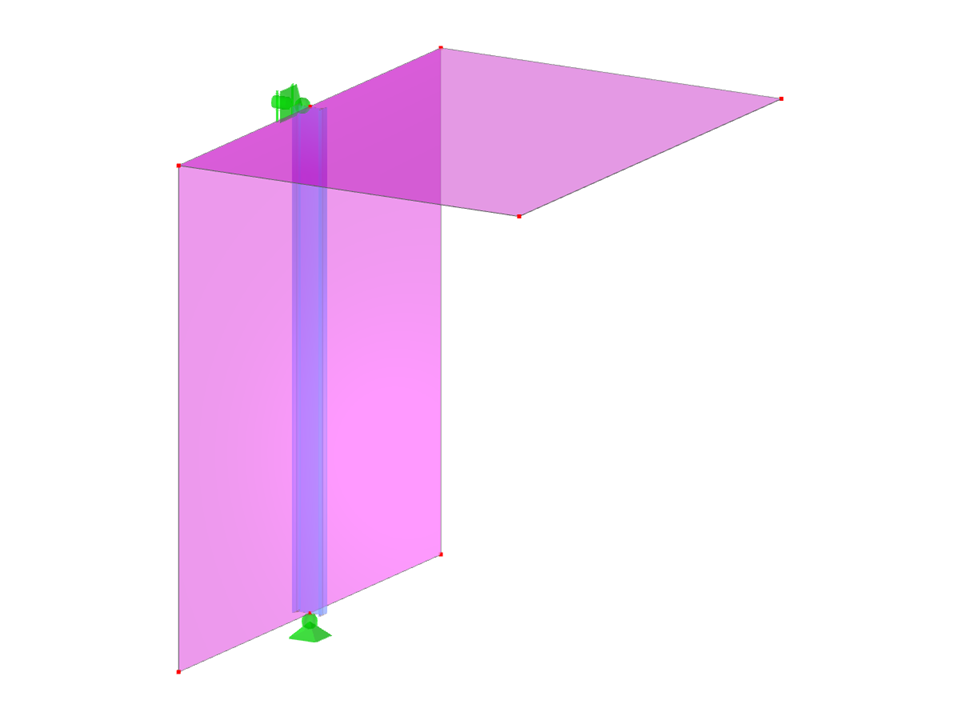

CLN001-a | Colonna | Colonna centrale
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 8 |
Numero di linee | 8 |
Numero di aste | 1 |
Numero di superfici | 2 |
Numero di solidi | 0 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,123 t |
Dimensioni (metriche) | 3.000 x 4.000 x 4.000 m |
Dimensioni (imperiali) | 9.84 x 13.12 x 13.12 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
