Estação de teleférico sixpack Mooslehen em Filzmoos, Áustria
Planeamento estrutural:
m3-ZT GmbH
www.m3-zt.at

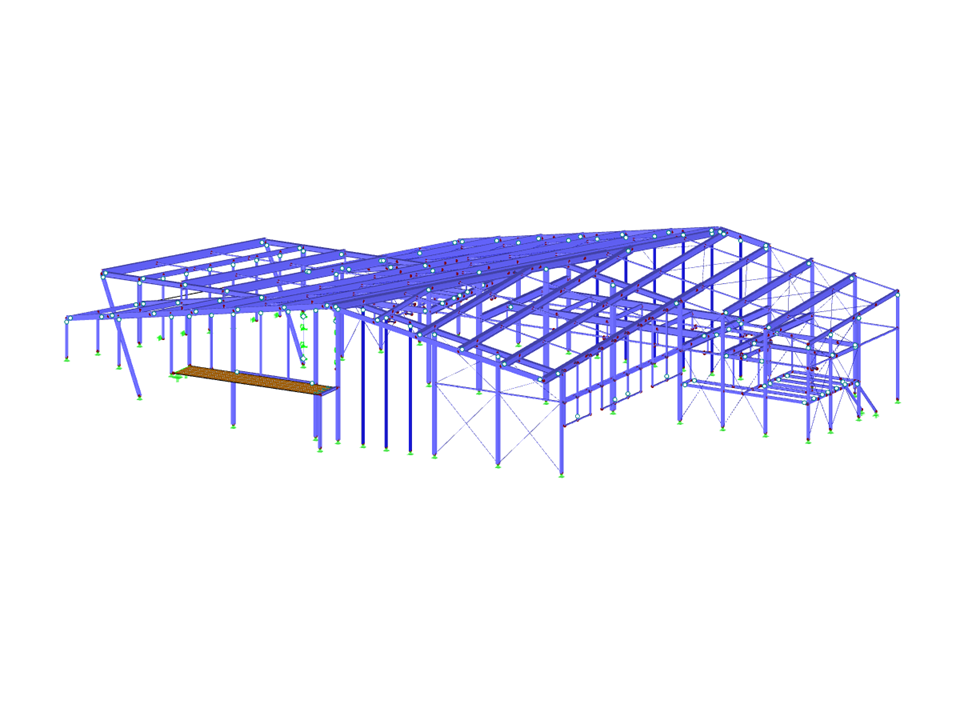

Estrutura de apoio em aço de uma estação de teleférico
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 537 |
Número de linhas | 810 |
Número de barras | 806 |
Número de superfícies | 1 |
Número de casos de carga | 13 |
Número de combinações de cargas | 464 |
Número de combinações de resultados | 3 |
Peso total | 87,556 t |
Dimensões (métricas) | 42,826 x 27,580 x 9,403 m |
Dimensões (imperial) | 140.51 x 90.49 x 30.85 feet |
Versão do programa | 5.27.01 |
