Stazione di partenza di seggiovia a sei posti a Filzmoos, Austria
Verifiche strutturali:
m3-ZT GmbH
www.m3-zt.at

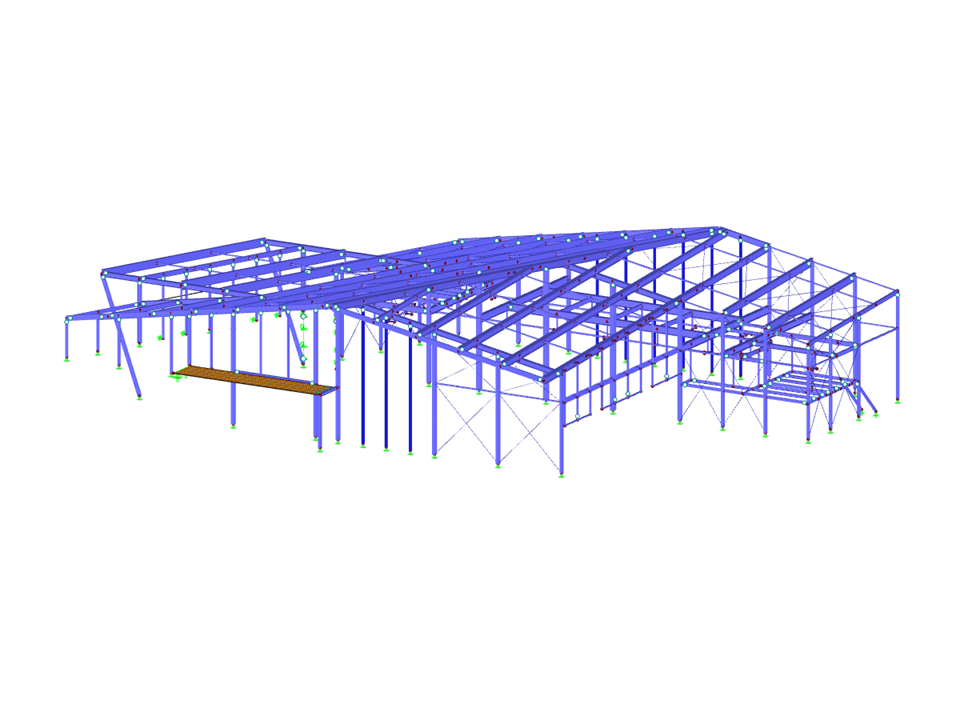

Struttura portante in acciaio della stazione della seggiovia
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 537 |
Numero di linee | 810 |
Numero di aste | 806 |
Numero di superfici | 1 |
Numero di casi di carico | 13 |
Nr. di combinazioni di carico | 464 |
Nr. di combinazioni di risultati | 3 |
Peso totale | 87,556 t |
Dimensioni (metriche) | 42.826 x 27.580 x 9.403 m |
Dimensioni (imperiali) | 140.51 x 90.49 x 30.85 feet |
Versione del programma | 5.27.01 |
