Modelo sólido do artigo técnico 001651
Modelo utilizado em

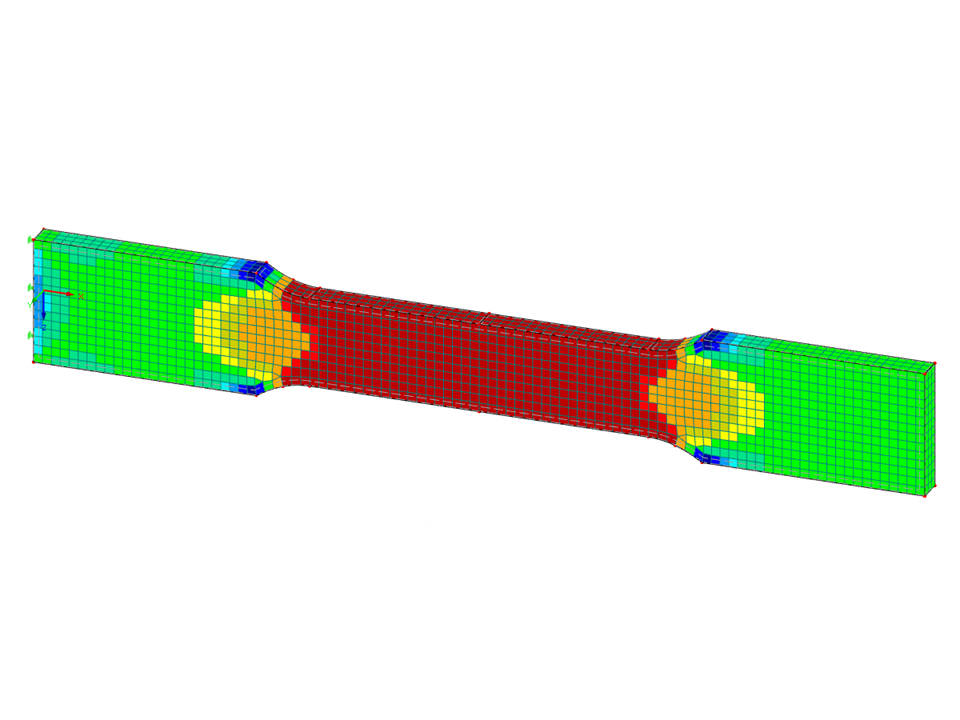

Modelo sólido de uma amostra de tração
Número de nós | 36 |
Número de linhas | 42 |
Número de superfícies | 16 |
Número de sólidos | 1 |
Número de casos de carga | 3 |
Peso total | 0,000 t |
Dimensões (métricas) | 0,100 x 0,005 x 0,016 m |
Dimensões (imperial) | 0.33 x 0.02 x 0.05 feet |
Versão do programa | 5.23.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Modelo da amostra de tração](/pt/webimage/011748/3102434/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
As deformações elásticas de um componente estrutural devido a uma carga são baseadas na lei de Hooke, que descreve uma relação linear da tensão-deformação. Estas são reversíveis: Após o redução do carregamento, o componente estrutural volta à sua forma original. As deformações plásticas, por outro lado, levam a uma alteração irreversível da forma. As deformações plásticas são geralmente consideravelmente maiores do que as deformações elásticas. Para tensões plásticas de materiais dúcteis, como o aço, ocorrem efeitos de cedência quando o aumento da deformação ocorre juntamente com o endurecimento. Estas levam a deformações permanentes - e, em casos extremos, à rotura do componente estrutural.
![Modelo da estrutura de casca em aço](/pt/webimage/009258/466417/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
A encurvadura em estruturas em casca é considerada o problema de estabilidade mais recente e menos explorado da engenharia estrutural. Esta particularidade não se deve a uma escassez de pesquisa, mas sim, à complexidade que envolve a teoria. Mit der Einführung und Fortentwicklung der Finite-Elemente-Methode in der bautechnischen Praxis erscheint es manchem Ingenieur nicht mehr erforderlich, sich mit der komplizierten Theorie des Schalenbeulens auseinanderzusetzen. Zu welchen Problemen und Fehlern dies führen kann, ist in [1] sehr gut zusammengefasst.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
Para construções com vãos longos, as vigas de alma cheia são uma opção económica. As vigas de aço com secção em I normalmente têm uma alma profunda para maximizar a sua capacidade de corte e a separação do banzo, mas têm uma alma fina para minimizar o peso próprio. Devido à sua grande relação altura-espessura (h/tw ), podem ser necessários reforços transversais para reforçar a alma esbelta.
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
No planeamento estrutural, a compreensão da rigidez das ligações de aço é crucial. Frequentemente, as ligações são tratadas como estritamente articuladas ou rígidas, mas isso pode resultar em dimensionamentos ineficazes ou até mesmo perigosos. Descubra como é que o módulo RFEM e Ligações de aço da Dlubal Software ajudam a verificar a rigidez de ligações e a resistência ao momento, garantindo dimensionamentos mais seguros e económicos.
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
![Função 002820 | Limite de deformação pástica para soldaduras](/pt/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
![Componente "Laje de base"](/pt/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
![Função 002807 | Representação 3D dos resultados FSM](/pt/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
