Plný model k odbornému článku 001651
Model použitý v

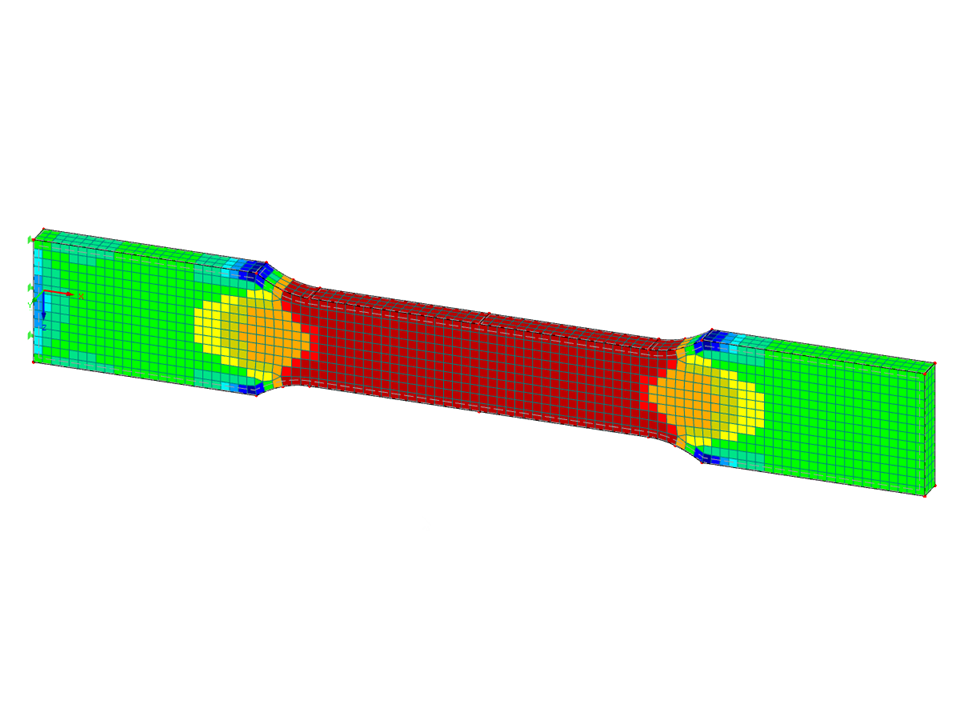

Model taženého zkušebního tělesa
Počet uzlů | 36 |
Počet linií | 42 |
Počet ploch | 16 |
Počet těles | 1 |
Počet zatěžovacích stavů | 3 |
Celková hmotnost | 0,000 t |
Rozměry (metrické) | 0,100 x 0,005 x 0,016 m |
Rozměry (imperiální) | 0.33 x 0.02 x 0.05 feet |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Pružné deformace konstrukčního prvku vlivem zatížení vycházejí z Hookova zákona, který popisuje lineární vztah mezi napětím a přetvořením. Jsou vratné: Po odlehčení se konstrukční prvek vrací do původního tvaru. Plastické deformace ovšem vedou k nevratným změnám tvaru. Plastická přetvoření jsou zpravidla podstatně větší než pružné deformace. Při plastickém namáhání tažných materiálů, jakým je ocel, dochází k jejich zplastizování, při němž je nárůst deformace doprovázen zpevněním. Vedou k trvalým deformacím - a v extrémních případech k porušení konstrukčního prvku.
