Faça aqui o download do modelo de uma grua com cabo em roldanas e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado no seminário web gratuito "Como aumentar a produtividade com o RFEM" no dia 14 de julho de 2020 (em alemão, 7 de julho de 2020 em inglês).

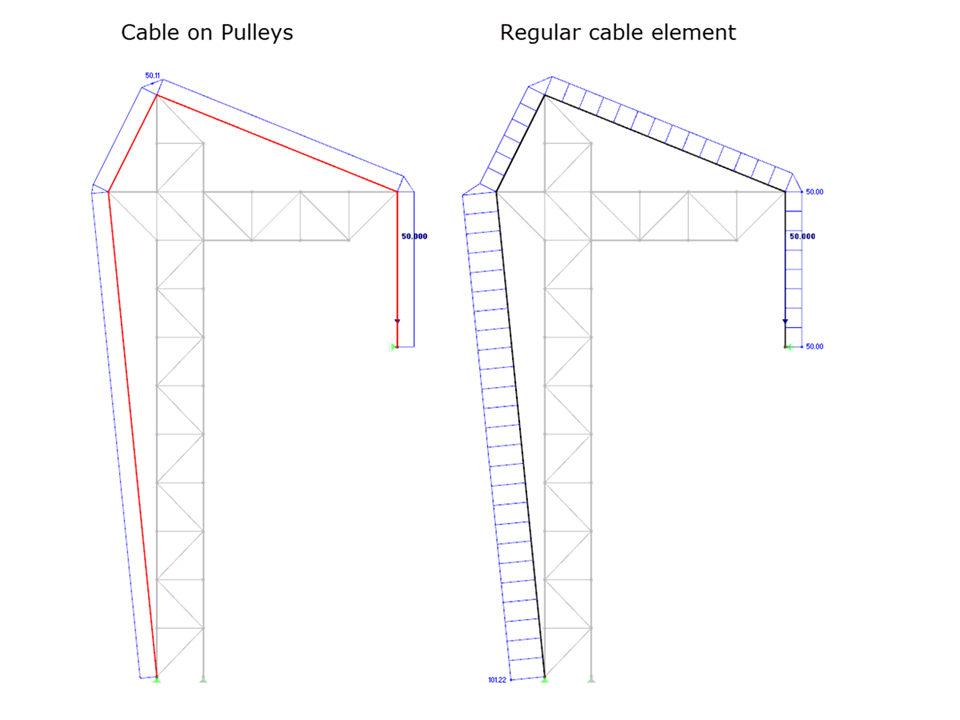

Grua com cabo em roldanas
Número de nós | 68 |
Número de linhas | 126 |
Número de barras | 126 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 3,020 t |
Dimensões (métricas) | 17,450 x 15,000 x 0,000 m |
Dimensões (imperial) | 57.25 x 49.21 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
